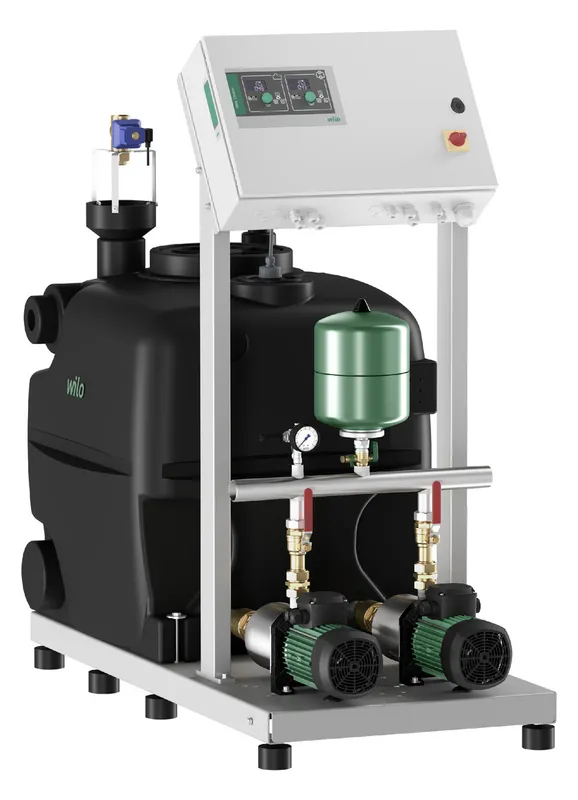

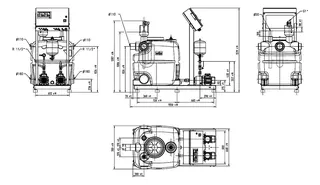

Wilo Regenwassernutzungsanlage RainSystem AF400-2Medana L405/EC2+1

Kompakte Regenwasser-Nutzungsanlage gemäß DIN 1989-100 und DIN EN 16941-1 mit flexibler druckseitiger Sammelverrohrung zur Einsparung von Trinkwasser. Bestehend aus zwei normalsaugenden, mehrstufigen, horizontalen Hochdruck-Kreiselpumpen der Baureihe Wilo-Medana CH1-LSP (Druckerhöhungspumpen) und separat zu bestellender Speisepumpe in der Zisterne (siehe z.B. Baureihe Wilo-Padus UNI oder Wilo-Sub TWI).

Anschlussfertig auf Grundplatte mit höhenverstellbaren Standfüßen montiert, inklusive Regelgerät zur komfortablen Anlagensteuerung.

Vollautomatische Regenwassernutzung bzw. Frischwassernachspeisung bei Regenwassermangel in großen Gebäuden im kommerziellen und industriellen Umfeld.

Besonderheiten/Produktvorteile

Einfache Installation dank kompakter, werkseitig vormontierter Bauweise

Einfach und intuitiv bedienbar über EC-Regelgerät in Verbindung mit Grüner-Knopf-Technologie

Zuverlässiger Dauerbetrieb auch bei Regenwassermangel dank automatischer Nachspeisung von Trinkwasser

Energieeinsparender Betrieb durch strömungsoptimierte Bauweise und den Einsatz von IE2-/IE3-Motoren

Hohe Betriebssicherheit dank Selbstschutzroutinen, Steuerung im Niedervoltbereich und Einsatz korrosionsbeständiger Bauteile sowie der Möglichkeit zur Einbindung in eine Gebäudeleittechnik

Wartungshinweise durch Störungsanzeige mit Fehlercodes

Fernüberwachung durch die Einbindung in die Gebäudeautomation über serienmäßigen Modbus und optionale erweiterte Kommunikation über Wilo-Gateway

Geräuscharmer Betrieb für hohen Anwendungskomfort Ausstattung/Funktion

Ausstattung/Funktion

Zwei Hochdruck-Kreiselpumpen der Baureihe Wilo-Medana CH1-L mit IE2-/IE3-Motortechnologie (IE2: bis 0,75 kW, IE3: ab 0,75 kW)

Grundplatte in schwingungsgedämpfter Konstruktion mit höhenverstellbaren Standfüßen

2-Wege-Ventil zur automatischen Umschaltung auf Trinkwasser-Nachspeisung im Falle von Regenwassermangel in der Zisterne

Nachspeisebehälter (Volumen: 400 Liter) als Hybridbehälter mit Überlauf nach EN 1717 (freier Auslauf Typ AA) zur Förderung von Regenwasser und bedarfsgerechter Nachspeisung von Frischwasser bei nicht gefüllter Zisterne

Durchströmter Membrandruckbehälter (Volumen: 8 Liter) nach DIN 4807 zur Energieeinsparung bei gebäudeseitigen Kleinstleckagen

Füllstandssensor mit 1,5 m Kabel (Messbereich 0...5m) zur Füllstandsdetektion im Hybridbehälter

Alle medienberührenden Teile sind korrosionsfrei

druckseitig:

Kugelhahn an jeder Pumpe

beidseitig anschlussfähige, druckseitige Sammelverrohrung

Durchströmter Membrandruckbehälter (8 Liter)

Drucksensor 4 - 20 mA

Manometer

Gewindekappe oder Blindflansch je nach Nennweite der Sammelverrohrung (separat zu bestellen)

saugseitig:

Drucksensor 4 - 20 mA

Manometer

Gewindekappe oder Blindflansch je nach Nennweite der Sammelverrohrung (separat zu bestellen)

Automatische Pumpensteuerung über Vollelektronisches EC-Rain-Regelgerät (Easy Control) im metallischen Gehäuse, Schutzart IP54. Anschlussfertig elektrisch sowie hydraulisch verschaltet und auf antikorrosiv lackierten Stahlrohrträgern montiert.

Zur Erleichterung der Wartung wird ein Arbeitsbereich von 60 cm rund um die Anlage empfohlen.

Bedienung/Display

Zwei separate LED-Displays (1 EC(e)-Booster-Platine zur Steuerung der Speisepumpe, 1 EC-Rain-Platine zur Steuerung der Hochdruck-Kreiselpumpen der Baureihe Wilo-Medana CH1-L) zur Anzeige der Betriebsdaten, Regler-Parameter, Betriebszustände der Pumpen, Fehlermeldungen und Historienspeicher

Menüführung mit Siebensegment-Anzeige und Visualisierung

Werkseitig voreingestellte Parameter für einfache Inbetriebnahme/Start

Einstellung von Betriebsparametern und Quittierung von Störmeldungen über Drehknopf

Feststellbarer Hauptschalter

Betriebsstundenzähler je Pumpe und für die Gesamtanlage

Trocken- und Überlaufzähler

Fehlerspeicher für die letzten 10 Störungen

Regelung

Zwei normalsaugenden Kreiselpumpen der Baureihe Wilo-Medana CH1-LSP (Kontrollmodus p-c)

Einer separat zu bestellenden Speisepumpe (z.B. Wilo-Padus UNI oder Wilo-Sub TWI)

Einstellbarer Ein- und Ausschaltdruck von Grundlast- und Spitzenlastpumpe im Verhältnis zum definierten Betriebspunkt

Einstellbare Füllstandshöhe im Hybridbehälter zur Aktivierung der Speisepumpe

Automatische, lastabhängige Zuschaltung der Spitzenlastpumpe, in Abhängigkeit des Einschaltdrucks der Grundlastpumpe

mehrere Benutzerebenen mit unterschiedlichen Rechten und Menüumfang und umfangreicher Informationsdarstellung auf dem Hauptbildschirm

Easy Actions Menü zur schnellen Konfiguration grundlegender Parameter

Betriebsmodus der Pumpen (Hand, Aus, Automatik) und 2-Wege-Ventile (Auf, Zu) frei wählbar

gleichmäßige Anlagensteuerung durch zyklischen Pumpentausch (konfigurierbar) sowie integriertem Testlauf bei ruhenden Pumpen

Betriebsmodi der Anlagen (manuell oder automatisch)

Automatischer, einstellbarer Pumpentausch

Standardeinstellung: Impuls - Bei jeder erneuten Anforderung wird die Grundlastpumpe getauscht ohne Berücksichtigung der Betriebsstunden

Alternativ: zyklischer Pumpentausch der Grundlastpumpe nach einstellbaren Betriebsstunden (Intervall EC(e)-Booster: 6 Stunden, Intervall EC-Rain: 1 bis 6 Stunden)

Automatischer, einstellbarer Pumpentestlauf (Pumpen-Kick)

Aktivierbar/deaktivierbar

Zeit zwischen zwei Pumpentestläufen frei programmierbar

Sperrzeiten frei programmierbar

Drehzahl frei einstellbar

Überwachung

Anlagen-/Niveausteuerung im Niedervoltbereich (24VDC)

Füllstandsüberwachung der Zisterne mit Hochwasser-Erkennung und Überlaufzählung

Hybridbehälter: Hochwasseralarm und Überlauf-Erkennung

Über-/Unterdruckerkennung

Pumpen-Trockenlaufschutz

Verkalkungsschutz der 2-Wege-Ventile

Automatischer periodischer Wasseraustausch im Hybridbehälter (wählbarer Zyklus)

Sammelbetriebs- und Störmeldungen über potentialfreie Kontakte

Optionale Ein-/Ausgänge (siehe Schnittstellen)

Schnittstellen

Potentialfreie Kontakte für Sammelbetriebs- und Sammelstörmeldungen (SBM/SSM)

Logikumkehr für SBM und SSM möglich

Optionale Eingänge: Kontakte für Trockenlauf (Verzögerung 0 bis 180 Sekunden), Extern Aus, Überlauf (Nachspeisebehälter/Zisterne), Trockenlauf (Zisterne)

Optionale Ausgänge: zwei Stück mit -60 bis 60 Sekunden Offset im Verhältnis zum Pumpenausgang 1 & 2 (wenn 3-Wege-Ventil im Regenwasser-Modus)

Empfohlenes Zubehör (gesondert zu bestellen)

Speisepumpe zur Installation in der Zisterne (z.B. Wilo-Padus UNI oder Wilo-Sub TWI)

Saugschlauch und Ansaugfilter (schwimmende Entnahme)

Membrandruckbehälter druckseitig entsprechend den Gegebenheiten bzw. Erfordernissen

Optionales Zubehör

Gewindekappe oder Blindflansch je nach Nennweite der Sammelverrohrung

Filter (druckseitig)

Ergänzendes motorisiertes Umschaltventil zur Installation auf der Saugseite (bei nicht stetig steigender Saugleitung)

Bus-Systeme

Modbus RTU Verwendungshinweis: Gewerbliche und industrielle Regenwassernutzung zur Einsparung von Trinkwasser als Hybrid-System in Verbindung mit Zisternen oder Behältern
