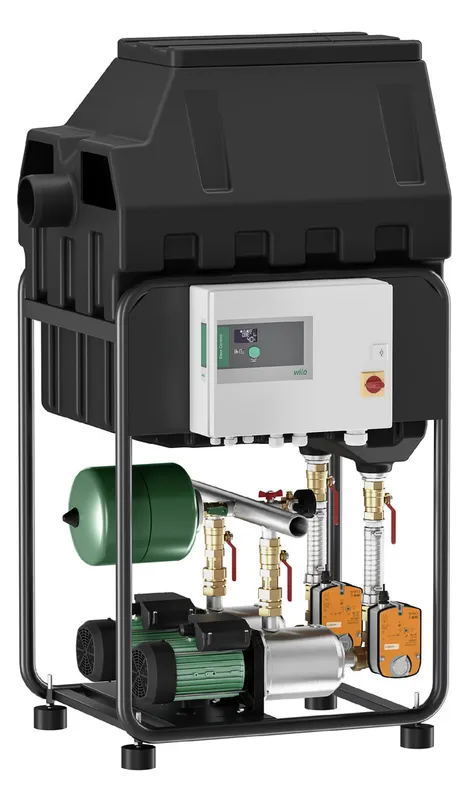

Wilo Regenwassernutzungsanlage RainSystem AF 150-2 Medana LSP405/EC

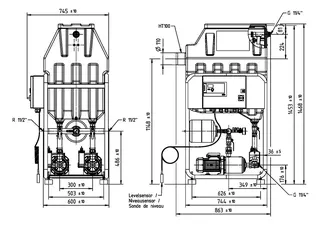

Kompakte Regenwasser-Nutzungsanlage gemäß DIN 1989-100 und DIN EN 16941-1 mit flexibler druckseitiger Sammelverrohrung und zwei getrennten Saugleitungsanschlüssen zur Einsparung von Trinkwasser. Bestehend aus zwei geräuscharmen, selbstansaugenden, mehrstufigen, horizontalen Hochdruck-Kreiselpumpen der Baureihe Wilo-Medana CH1-LSP.

Anschlussfertig auf Stahlrohrrahmen mit höhenverstellbaren Standfüßen montiert, inklusive Regelgerät zur komfortablen Anlagensteuerung.

Vollautomatische Regenwassernutzung bzw. Frischwassernachspeisung bei Regenwassermangel in Mehrfamilienhäusern und kleinen Gewerbebetrieben.

Besonderheiten/Produktvorteile

Einfache Installation dank kompakter, werkseitig vormontierter Bauweise

Einfach und intuitiv bedienbar über EC-Regelgerät in Verbindung mit Grüner-Knopf-Technologie

Zuverlässiger Dauerbetrieb auch bei Regenwassermangel dank automatischer Nachspeisung von Trinkwasser

Energieeinsparender Betrieb durch strömungsoptimierte Bauweise und den Einsatz von IE2-Motoren

Hohe Betriebssicherheit dank Selbstschutzroutinen, Steuerung im Niedervoltbereich und Einsatz korrosionsbeständiger Bauteile sowie der Möglichkeit zur Einbindung in eine Gebäudeleittechnik

Anschlussmöglichkeit einer Speisepumpe in der Zisterne über AUX-Kontakt (zusätzliches Schaltgerät erforderlich)

Fernüberwachung durch die Einbindung in die Gebäudeautomation über serienmäßigen Modbus und optionale erweiterte Kommunikation über Wilo-Gateway

Geräuscharmer Betrieb für hohen Anwendungskomfort

Ausstattung/Funktion

Zwei Hochdruck-Kreiselpumpen der Baureihe Wilo-Medana CH1-LSP mit IE2-Motortechnologie

Stahlrohrrahmen in schwingungsgedämpfter Konstruktion mit höhenverstellbaren Standfüßen und Grundplatte zur Fixierung der Pumpen

Zwei 3-Wege-Ventile zur automatischen Umschaltung auf Trinkwasser-Nachspeisung im Falle von Regenwassermangel in der Zisterne

Nachspeisebehälter (Volumen: 150 Liter) mit Überlauf nach EN 1717 (freier Auslauf Typ AB) und bedarfsgerechter Nachspeisung von Frischwasser bei nicht gefüllter Zisterne

Durchströmter Membrandruckbehälter (Volumen: 8 Liter) nach DIN 4807 zur Energieeinsparung bei gebäudeseitigen Kleinstleckagen

Füllstandssensor mit 20 m Kabel (Messbereich 0...5m) zur Füllstandsdetektion in der Zisterne

Alle medienberührenden Teile sind korrosionsfrei

druckseitig:

Kugelhahn an jeder Pumpe

beidseitig anschlussfähige, druckseitige Sammelverrohrung

Durchströmter Membrandruckbehälter (8 Liter)

Drucksensor 4 - 20 mA

Manometer

Gewindekappe oder Blindflansch je nach Nennweite der Sammelverrohrung (separat zu bestellen)

saugseitig:

Zwei getrennte Saugleitungsanschlüsse (für separate Installation der schwimmenden Entnahme in der Zisterne)

Kugelhahn an jeder Pumpe

Drucksensor 4 - 20 mA

Manometer

Gewindekappe oder Blindflansch je nach Nennweite der Sammelverrohrung (separat zu bestellen)

Automatische Pumpensteuerung über Vollelektronisches EC-Rain-Regelgerät (Easy Control) im metallischen Gehäuse, Schutzart IP54. Anschlussfertig elektrisch sowie hydraulisch verschaltet und auf antikorrosiv lackiertem Stahlrohrrahmen montiert.

Zur Erleichterung der Wartung wird ein Arbeitsbereich von 60 cm rund um die Anlage empfohlen.

Bedienung/Display

LED-Display zur Anzeige der Betriebsdaten, Regler-Parameter, Betriebszustände der Pumpen, Fehlermeldungen und Historienspeicher

Menüführung mit Siebensegment-Anzeige und Visualisierung

Werkseitig voreingestellte Parameter für einfache Inbetriebnahme/Start

Einstellung von Betriebsparametern und Quittierung von Störmeldungen über Drehknopf

Feststellbarer Hauptschalter

Betriebsstundenzähler je Pumpe und für die Gesamtanlage

Trocken- und Überlaufzähler

Fehlerspeicher für die letzten 10 Störungen

Regelung

Zwei selbstansaugende Kreiselpumpen der Baureihe Wilo-Medana CH1-LSP (Kontrollmodus p-c)

Einstellbarer Ein- und Ausschaltdruck von Grundlast- und Spitzenlastpumpe im Verhältnis zum definierten Betriebspunkt

Automatische, lastabhängige Zuschaltung der Spitzenlastpumpe, in Abhängigkeit des Einschaltdrucks der Grundlastpumpe

Easy Actions Menü zur schnellen Konfiguration grundlegender Parameter

Betriebsmodus der Pumpen (Hand, Aus, Automatik) und 3-Wege-Ventile (Auf, Zu) frei wählbar

gleichmäßige Anlagensteuerung durch zyklischen Pumpentausch (konfigurierbar) sowie integriertem Testlauf bei ruhenden Pumpen

Betriebsmodi der Anlagen (manuell oder automatisch)

Automatischer, einstellbarer Pumpentausch

Standardeinstellung: Impuls - Bei jeder erneuten Anforderung wird die Grundlastpumpe getauscht ohne Berücksichtigung der Betriebsstunden

Zusätzlich: zyklischer Pumpentausch der Grundlastpumpe nach einstellbaren Betriebsstunden (Intervall: 1 bis 6 Stunden)

Automatischer, einstellbarer Pumpentestlauf (Pumpen-Kick)

Aktivierbar/deaktivierbar

Zeit zwischen zwei Pumpentestläufen frei programmierbar

Sperrzeiten frei programmierbar

Überwachung

Anlagen-/Niveausteuerung im Niedervoltbereich (24VDC)

Füllstandsüberwachung der Zisterne mit Hochwasser-Erkennung und Überlaufzählung

Optionale Nachspeisebehälter-Überlauf-Erkennung

Über-/Unterdruckerkennung

Pumpen-Trockenlaufschutz

Selbstansaug-Unterstützung

Verkalkungsschutz der 3-Wege-Ventile

Automatischer periodischer Wasseraustausch im Nachspeisebehälter (wählbarer Zyklus)

Sammelbetriebs- und Störmeldungen über potentialfreie Kontakte

Optionale Ein-/Ausgänge (siehe Schnittstellen)

Schnittstellen

Potentialfreie Kontakte für Sammelbetriebs- und Sammelstörmeldungen (SBM/SSM)

Logikumkehr für SBM und SSM möglich

Optionale Eingänge: Kontakte für Trockenlauf (Verzögerung 1 bis 180 Sekunden), Extern Aus, Überlauf (Nachspeisebehälter/Zisterne), Rücklauf (Zisterne), Trockenlauf (Zisterne)

Optionale Ausgänge: zwei Stück mit -60 bis 60 Sekunden Offset im Verhältnis zum Pumpenausgang 1 & 2 (wenn 3-Wege-Ventil im Regenwasser-Modus)

Empfohlenes Zubehör (gesondert zu bestellen)

Zwei separate Saugschläuche und Ansaugfilter (schwimmende Entnahme)

Membrandruckbehälter druckseitig entsprechend den Gegebenheiten bzw. Erfordernissen

Optionales Zubehör

Gewindekappe oder Blindflansch je nach Nennweite der Sammelverrohrung

Filter (druckseitig)

Bus-Systeme

Modbus RTU Verwendungshinweis: Regenwassernutzung in Mehrfamilienhäusern und Kleingewerbebetrieben zur Einsparung von Trinkwasser in Verbindung mit Zisternen oder Behältern
