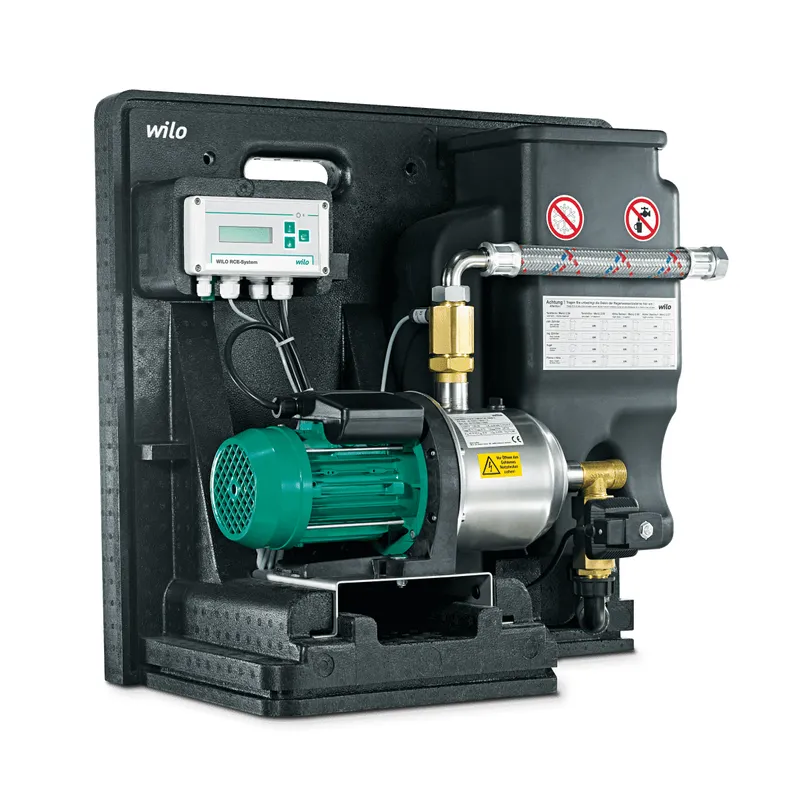

Wilo RainSystem AF Comfort MC 305 EM Nr.2518351

Automatische Regenwassernutzungs- und Trinkwasser-Nachspeiseanlage als Kompaktmodul für Einfamilienhäuser bestehend aus leiser, selbstansaugender, mehrstufiger, horizontaler Hochdruck-Kreiselpumpe mit hydraulischen Ansaugtrakt sowie 11 Liter fassendem Nachspeisebehälter mit bedarfsgerechter Nachspeisung von Trinkwasser bei nicht gefüllter Zisterne. Alle medienberührenden Teile sind korrosionsfrei. Inbetriebsetzung mit werkseitig eingestellten Grundparametern (plug & play) durch elektronische Steuerung RainControl Economy (RCE), pumpenbetriebszeitabhängigem Wassertausch des Nachspeisereservoirs, Verkalkungsschutz des Magnetventils, integrierter Trockenlaufschutz für die Pumpe, Füllstandsanzeige, Anschluss für Rückstauwarnung bzw. Nachspeisebehälter-Überlaufgeber, permanente Betriebsdatenerfassung, Energiesparmodus-Funktion, Betriebszustandsprotokoll, anwenderreundlich menügeführte Bedienungsmöglichkeiten über parametrierbares LC-Display sowie integrierter Logik zur Ansaughilfe. Die Anlage ist auf einem kunststoffumschäumten Grundträger montiert. Anschlussfertig mit 3 m Kabel und Schutzkontaktstecker inkl. Befestigungsmaterial zur Auf-Wand-Montage sowie Abdeckhaube aus recycelfähigem EPP. Option: Nachspeisebehälter-Überlaufgeber Das System erfüllt die neuesten Anforderungen der DIN1989. Planungshinweis: Die Saugleitung muss von der Zisterne stetig steigend zum AF-System verlegt sein. Für Revisionszwecke ist oberhalb der Anlage ein freier Raum von mindestens 200 mm vorzusehen. Zur Gewährleistung der Belüftung des Pumpenmotors sollte links von der Anlage ein Freiraum von mindestens 100 mm gewährleistet werden. Der Anschluss des Überlaufs erfolgt unterhalb der Anlage. Die Anschlüsse für die Frischwassernachspeisung sowie die Saug- und Druckleitung befinden sich auf der rechten Seite des Systems. Motorschutz: Integrierter Motorschutzschalter Anlagensteuerung: Vollelektronische Regeleinheit Rain Control Economy (RCE) zur Steuerung einer Regenwasserpumpe, Ansteuerung über Drucktransmitter 4-20 mA Füllstandsüberwachung: Schwimmerschalter mit 20 m Kabel (in der Zisterne) Nachspeisereservoir: Volumen : 11 l Werkstoff : PE-schwarz, lichtundurchlässig Anschlüsse: Druckseite : Verschraubung Rp1 Saugseite : R1 Zulauf: Frischwassernachspeisung über Schwimmer-Ventil R ¾ mit freiem Auslauf gemäß DIN EN 1717 Überlauf: 105x65 über beiliegenden Trichter an DN 70 Anlagenschutzart: Schaltgerät : IP 54 Pumpen : IP 54 Abmessungen (B x H x T) : 660 x 638 x 393 mm Verwendungshinweis: Regenwassernutzung zur Einsparung von Trinkwasser in Verbindung mit Zisternen oder Behältern
