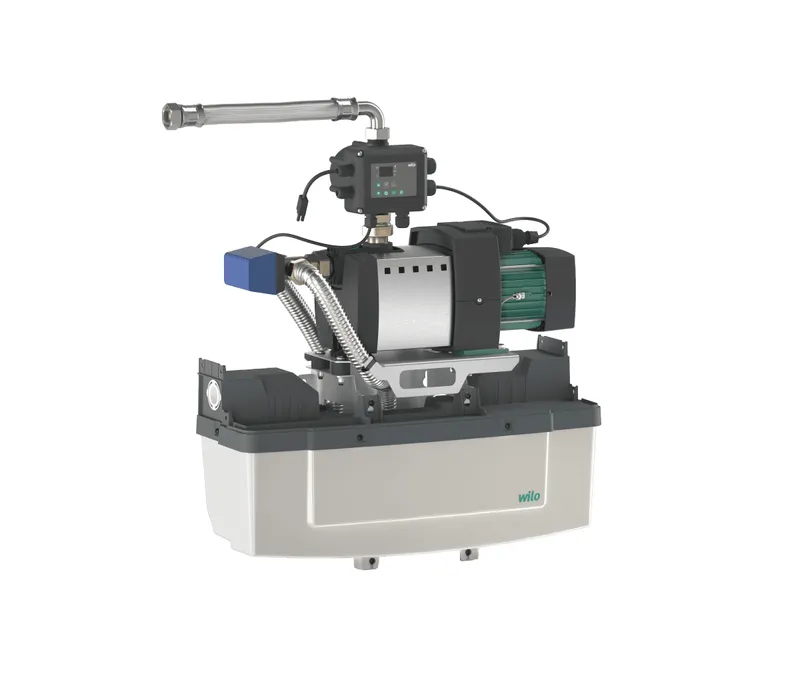

Wilo Regenwassernutzungsanlage RAIN1-24 EM

Die Wilo-RAIN1 ist eine Regenwasser-Nutzungsanlage zur Einsparung von Trinkwasser, für die Wasserversorgung von z. B. Toiletten-Spülkästen oder Gartenbewässerung. Durch ihre kompakte und standardisierte Bauform gemäß EN 1717 und DIN 1989 sowie ihre zahlreichen Hydraulikanschluss-Optionen wird jede Neu-Installation bzw. jeder Austausch einfacher und schneller.

Ferner führt die intuitive Schnittstelle der Regeleinheit in Kombination mit zahlreichen smarten Funktionen wie Selbstschutzroutinen zu Bedienkomfort und einer hohen Zuverlässigkeit.

Besonderheiten / Produktvorteile

• Trinkwasser-Einsparung
• Einfache Installation dank steckerfertigem System und kompakter Bauform mit verschiedenen Hydraulikanschluss-Optionen
• Komfortable Bedienung und einfache Einstellungsfunktionen dank einer intuitiven Schnittstelle und einer Vielzahl von Funktionen
• Hohes Niveau an Zuverlässigkeit dank integrierter Selbstschutzroutinen
• Hygienesicherheit dank Rückflussverhinderer und eines Vorbehälters gemäß DIN 1989 und EN 1717
• Einfache Wartung mit direktem Zugang zu den Anlagenbauteilen

Ausstattung / Funktionen

Anschlussfertiges Modul in Kompaktbauweise, bestehend aus:

• HiMulti 3 P selbstansaugende Kreiselpumpe, auf einem Grundrahmen mit Schwingungsdämpfern montiert
• 11 l Vorbehälter für die Frischwassernachspeisung mit Schwimmerventil
• 3-Wege-Ventil
• druckseitiger Anschluss, Schlauch Rp 1"
• saugseitiger Anschluss, Schlauch Rp 1"
• Anschluss für städtisches Wasserversorgungsnetz R ¾"
• 1,5 m Netzanschlusskabel und Stecker
• Schwimmerschalter mit 20 m Kabel für Regenwasser-Niveauüberwachung im Speicherbehälter
• Potenzialfreier Kontakt verfügbar für optionalen externen Alarm oder Störmeldung
• Elektronisches Steuergerät mit integrierter Nullmengen-Erkennung und analogem, druckseitigem Drucksensor

Bedienung / Display

• Bedienoberfläche mit Druckknöpfen, 7-Segmentdisplay und LEDs
• Permanentanzeige für den Füllstand in der Zisterne, druckseitigen Anlagendruck, Betriebsstatus der Steuerungsschnittstelle

Steuerung

Vollautomatische Regelung von:

• HiMulti 3 P selbstansaugende Kreiselpumpe
• Einstellbarer Auslösedruck
• Betriebsmodi der Anlage (manuell oder automatisch)
• 3-Wege-Ventil-Umschaltung zwischen Betrieb für Regenwasser und städtischem Wasserversorgungsnetz
• Füllstandsüberwachung der Zisterne
• Pumpen-Trockenlaufschutz
• Selbstansaug-Unterstützung
• Automatische Wassererneuerung Vorbehälter
• Betriebs- und Störmeldungen
• Optional externer Alarm oder Störmeldung
• Optionale Tauchmotorpumpe (Zisternenpumpe)

Überwachung

• Regenwasser-Füllstand im Speicherbehälter dank Volumenstromschalter
• Aktueller Versorgungsdruck
• Pumpen-Trockenlaufschutz
• Kontinuitätsüberwachung der Sensorkabel
• Schutz der Pumpen-Netzspannungsversorgung über Leitungsschutzschalter

Schnittstellen

• Relais für optionale Tauchmotorpumpe
• Potenzialfreier Kontakt für externen Alarm oder Störmeldung an GLT verfügbar

Optionales Zubehör

• Zisternenpumpe, Zur Überwindung von Druckverlusten aufgrund eines zu hohen Ansaugabstandes (je nach Installation) kann eine Tauchmotorpumpe in den Regenwasserspeicher eingesetzt werden.
• Externer Alarm Verwendungshinweis: Die Regenwassernutzungsanlage ist für Anwendungen konzipiert, die keine Trinkwasserversorgung erfordern, wie:

Toiletten-Spülkästen

Waschmaschinen

Gartenbewässerung

(Bitte prüfen, ob die Anwendung den lokalen Vorschriften entspricht)
