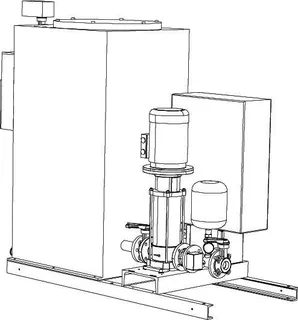

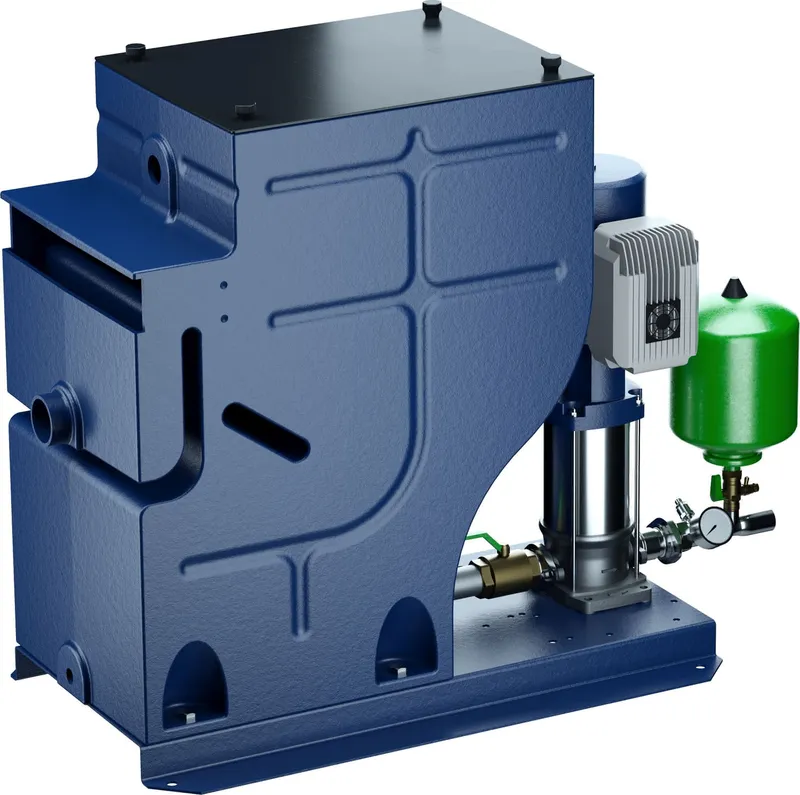

KSB Sicherheitstrennstation Safety Boost MVP 1/0607, 1 Pumpe 1,5 kW

Sicherheitstrennstation zur Absicherung
des Trinkwassers gegen Rückfließen und
Rückverkeimung (Flüssigkeitskategorie
5), mit freiem Auslauf gemäß DIN EN
13077 Typ AB.
Vollautomatische, anschlussfertige
Einpumpen-Druckerhöhungsanlage mit
stufenloser Drehzahlregelung.
Funktion:
Sicherheitstrennstation mit
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck mit
stufenloser Drehzahlregelung zur
sicheren hygienischen Trennung des
Trinkwassers.
Die Anlage wird über den
Frequenzumrichter druckabhängig ein- und
ausgeschaltet.
Betriebssichere (ohne Hilfsenergie)
Trinkwassernachspeisung über
integriertes Schwimmerventil
Ausstattung:
- Vorlagebehälter aus selbstlöschendem
PE mit nicht kreisförmigem Überlauf nach
DIN EN 13077 Typ AB,
Entwässerungsanschluss DN 65 Nutzvolumen
100 l, Trinkwassernachspeisung über
Schwimmerventil, Revisionsdeckel und
Entleerungsstopfen
- 1 vertikale Hochdruckkreiselpumpe
Movitec, mit mediumberührten Teilen aus
Edelstahl
- KSB IE3 Motor (>= 0,75 kW)
- Frequenzumrichter motormontiert
- In den Druckstutzen der Pumpe ein
Rückflussverhinderer pro Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks
- Druckschalter für Trockenlaufschutz
der Anlage
- Manometer zur Druckanzeige
- Drucksammler anschließbar über Gewinde
- Pulverbeschichtete Grundplatte
- 1,5 m Anschlusskabel mit
Schuko-Stecker für Spannungsversorgung
- Alle Komponenten auf einer Grundplatte
montiert
Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe: ______________ m3/h
Förderhöhe Pumpe: ______________ m
Förderhöhe bei (Q=0): 68 m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: 6,5 bar
Fördermedium: ___________________
Mediumtemp. max.: 60 oC
Betriebsdruck: bis 16 bar
Schutzart Anlage: IP 55
Betriebsspannung: 1ph 230 V 50 Hz
Antrieb: ______________
Motor: KSB-Motor
Effizienzklasse: IE3
Schutzart Anlage: IP55
Überwachung/Steuerung/Regelung:
- Stufenlose Regelung
durch Frequenzumrichter
- Integrierter elektronischer
Trockenlaufschutz
Kommunikation/Schnittstellen:
- Bedienfeld mit Funktionstasten
- LEDs zur Anzeige Funktion und Störung
Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing und Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet
Technik:
zul. Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec
Baugröße Pumpe: 1/0607
Leistung P2: 1,5 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 8 A
Motordrehzahl: 2900 1/min
Gesamtanschlussleistung: 1,5 kW
Betriebsspannung: 1ph 230 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE3
Anlagengewicht: 100 kg
Anschlüsse:
Saugseite: G 1 1/4
Druckseite: R 1 1/4
Bestellinformationen:
Fabrikat: KSB
Baureihe: Safety Boost
Baugröße: MVP 1/0607
Artikelnummer: 29135101
EAN/GTIN: 4031932344876
Materialpreisgruppe: 47 Verwendungshinweis: Kein Verwendungshinweis vorhanden
