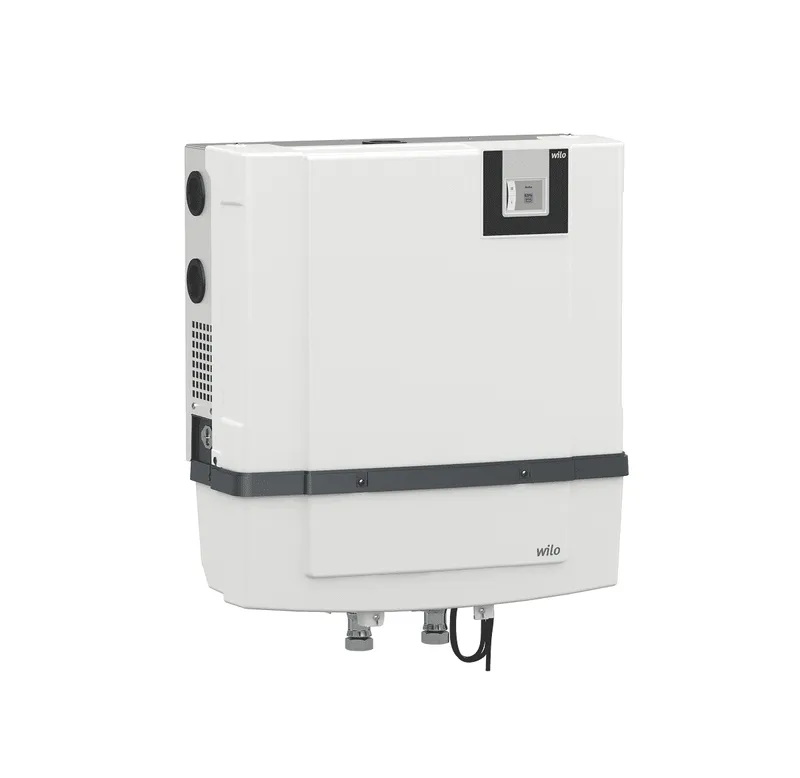

Wilo Regenwassernutzungsanlage RAIN3-25 EM

Die Wilo-RAIN3 ist eine Regenwasser-Nutzungsanlage zur Einsparung von Trinkwasser, für die Wasserversorgung von z. B. Toiletten-Spülkästen oder Gartenbewässerung. Durch ihre kompakte und standardisierte Bauform gemäß EN 1717 und DIN 1989 sowie ihre zahlreichen Hydraulikanschluss-Optionen wird jede Neu-Installation bzw. jeder Austausch einfacher und schneller.

Ferner führt die intuitive Schnittstelle des Touch-LCD in Kombination mit zahlreichen smarten Funktionen wie Selbstschutzroutinen zu Bedienkomfort und einer hohen Zuverlässigkeit.

Besonderheiten / Produktvorteile

Einfache Installation dank steckerfertigem System und kompakter Bauweise mit unterschiedlichen hydraulischen Anschlussmöglichkeiten

Hoher Bedienkomfort und einfache Einstellungsmöglichkeiten durch eine einzigartige Kombination aus intuitiver LCD-Touchoberfläche und umfangreichen Regelfunktionen

Hohe Zuverlässigkeit dank integrierter Selbstschutzroutinen

Hygienesicherheit durch Rückflussverhinderer und Nachspeisebehälter gemäß DIN 1989 und EN 1717

Leiser Betrieb bei wohnraumnaher Installation

Hoher Anwendungskomfort durch update-fähige Steuerung über Wifi für den Wilo-Service

Ausstattung / Funktionen

Anschlussfertiges Modul in Kompaktbauweise, bestehend aus:

HiMulti 3 P selbstansaugende Kreiselpumpe, auf einem Grundrahmen mit Schwingungsdämpfern montiert

11 l Nachspeisebehälter für die Frischwassernachspeisung mit Schwimmerventil

3-Wege-Ventil

Vorder- und rückseitige Abdeckung

druckseitiger Anschluss, Schlauch G 1"

saugseitiger Anschluss, Schlauch G 1"

Anschluss für städtisches Wasserversorgungsnetz G ¾", maximal 6 bar

3 m Netzanschlusskabel und Stecker

4…20 mA Füllstandssensor mit 20 m Kabel für Regenwasser-Niveauüberwachung im Speicherbehälter

4…20 mA Druckgeber

Im Nachspeisebehälter installierter Überlauf-Sensor

Akustischer Alarm

Potenzialfreier Kontakt verfügbar für optionalen externen Alarm oder Störmeldung

Elektronisches Steuergerät mit Farb-LCD-Touchscreen

Bedienung / Display

Display mit Farb-LCD-Touchscreen

Permanentanzeige für den Füllstand in der Zisterne, Betriebsdruck und -modus (automatisch - manuell), Fördermodus (Regenwasser - Leitungswasser)

Protokollierung der 10 letzten Störungen

Steuerung

Voll-automatische Regelung von:

HiMulti 3 P selbstansaugende Kreiselpumpe

Einstellbarer Auslösedruck

Betriebsmodi der Anlagen (manuell oder automatisch)

3-Wege-Ventil-Umschaltung zwischen Betrieb für Regenwasser und städtischem Leitungswassernetz

Füllstandsüberwachung der Zisterne

Nachspeisebehälter-Überlauf-Erkennung

Pumpen-Trockenlaufschutz

Selbstansaug-Unterstützung

Automatischer periodischer Wasseraustausch im Nachspeisebehälter (Zyklus wählbar)

Betriebs- und Störmeldungen

Optional externer Alarm oder Störmeldung

Optionale Tauchmotorpumpe (Zisternenpumpe)

Überwachung

Regenwasser-Füllstand im Speicherbehälter dank 4…20 m Füllstandssensor

Aktueller Versorgungsdruck

Pumpen-Trockenlaufschutz

Kontinuitätsüberwachung der Sensorkabel

Schutz der Pumpen-Netzspannungsversorgung über Leitungsschutzschalter

Nachspeisebehälter-Überlauf

Schnittstellen

Relais für optionale Tauchmotorpumpe

Potenzialfreier Kontakt für externen Alarm oder Störmeldung an GLT verfügbar

Potenzialfreier Kontakt für Sensor zur Überlauf- oder Rückstau-Erkennung

Zusätzliche elektrische Anschlüsse am Regelgerät

Regelung optionaler Geräte oder für die Kommunikation nutzbar:

Anschluss einer Zisternenpumpe:

Bei eventuellen Ansaugproblemen durch Überschreiten der maximalen Saughöhe der Hauptpumpe (z. B. Zisterne zu tief oder Rohre zu lang) ist eine Zisternenpumpe (Tauchpumpe, 230 V, max. 3 A) an das Regelgerät anzuschließen. Pumpen für diese Anwendungsfälle sind bei Wilo erhältlich. Fachhandwerker befragen.

potentialfreier Kontakt als verwendbare Störmeldung

Sensor zur Überlauf- oder Rückstau-Erkennung Verwendungshinweis: Die Regenwasser-Nutzungsanlage ist für Anwendungen konzipiert, die keine Trinkwasserversorgung erfordern, wie:

Toiletten-Spülkästen

Waschmaschinen

Gartenbewässerung

(Bitte prüfen, ob die Anwendung den lokalen Vorschriften entspricht)
