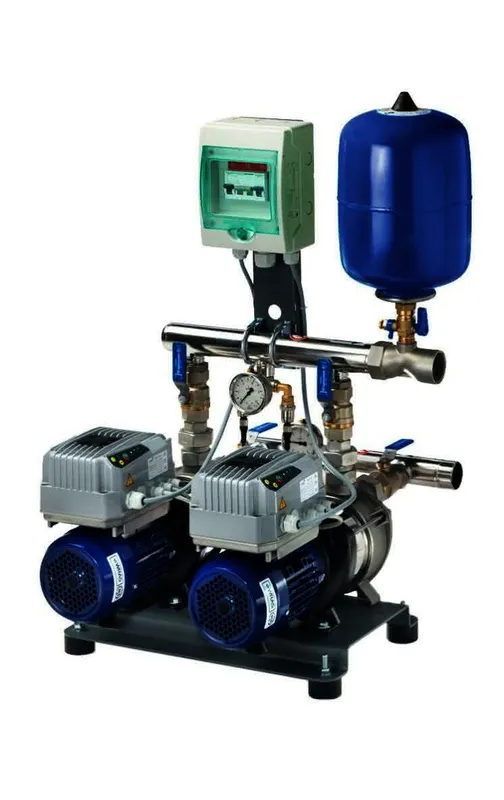

KSB Druckerh. DeltaBasic Compact MVP 2 C04/06 mit 2 Comeo, 1,10 kW

Vollautomatische
Doppelpumpen-Druckerhöhungsanlage mit
stufenloser Drehzahlregelung in
anschlussfertiger Kompaktbauweise,
Entspr. DIN 1988-500.
Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck mit
stufenloser Drehzahlregelung zum Einsatz
im Trinkwasserbereich. Die Anlage wird
druckabhängig ein- und ausgeschaltet.
Ausstattung:
- Horizontale Comeo
Hochdruckkreiselpumpen mit
medienberührten Teilen aus Edelstahl
- KSB IE3 Motor (>= 0,75 kW)
- Frequenzumrichter motormontiert
- Rückflussverhinderer im Druckstutzen
der Pumpe
- Je eine abschließbare Absperrarmatur
auf der Saug- und Druckseite jeder Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- 1 Drucksensor für jeden
Frequenzumrichter zur Steuerung des
Versorgungsdrucks mit Flowjet
Absperrarmatur
- Manometer zur Druckanzeige
- Elektrische Anschlussbox mit
Hauptschalter für jede Pumpe
- Saug- und Drucksammler einseitig
anschließbar über Gewinde
- Alle Komponenten auf einer Grundplatte
montiert
- Pumpen schwingungsgedämpft auf
Grundplatte montiert
- Fußset als Höhenausgleich für unebene
Untergründe
Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe : ______________ m3/h
Förderhöhe Pumpe : 52.8 m
Förderhöhe bei(Q=0): ______________ m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: _________ bar
Fördermedien: Trinkwasser, Brauchwasser,
Kühlwasser ohne aggressive und abrasive
Bestandteile
Mediumtemperatur: max. 40 Grad Celsius
Betriebsdruck: bis 10 bar
Schutzart Anlage IP55
Betriebsspannung: 3ph 400 V +N 50 Hz
Antrieb:
KSB IE3 Motor IP55
Überwachung/Steuerung/Regelung:
- Stufenlose Regelung
- Leistungsaufnahme je Pumpe P1:
- Nenndrehzahl:
- Stromaufnahme max.:
Überwachung/Steuerung/Regelung:
- Stufenlose Regelung
durch Frequenzumrichter
- Integrierter elektronischer
Trockenlaufschutz
- Automatischer Pumpenwechsel zur
Sicherstellung gleicher Laufzeiten der
Pumpen
- Automatischer Pumpenwechsel bei
Ausfall einer Pumpe
- Spitzenlastpumpen: Beide Pumpen im
Parallelbetrieb
Kommunikation/Schnittstellen:
- Bedienfeld mit Funktionstasten
- LEDs zur Anzeige Funktion und Störung
- 1 potenzialfreier Digitaleingang für
externen Trockenlaufschutz
Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing und Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet
Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Alle
verwendeten Komponenten und Materialien
sind DVGW-zugelassen. Die metallenen
Werkstoffe entsprechen der Positivliste
der metallenen Werkstoffe des
Umweltbundesamtes (UBA).
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.
Technik:
zul.Anlagenenddruck: 10 bar
Baureihe Pumpe: Comeo
Baugröße Pumpe: C04/06
Leistung P2: 1.1 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 7 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 3.22 kVA
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE3
Anlagengewicht: 69,5 kg
Maße und Anschlüsse:
Saugseite: G 1 1/2
Druckseite: G 1 1/2
Bestellinformationen:
Fabrikat: KSB
Baureihe: KSB Delta Basic Compact MVP
Baugröße: 2 C04/06
Artikelnummer: 48278701
EAN/GTIN: 4031932317146
Materialpreisgruppe: FD Verwendungshinweis: Kein Verwendungshinweis vorhanden
