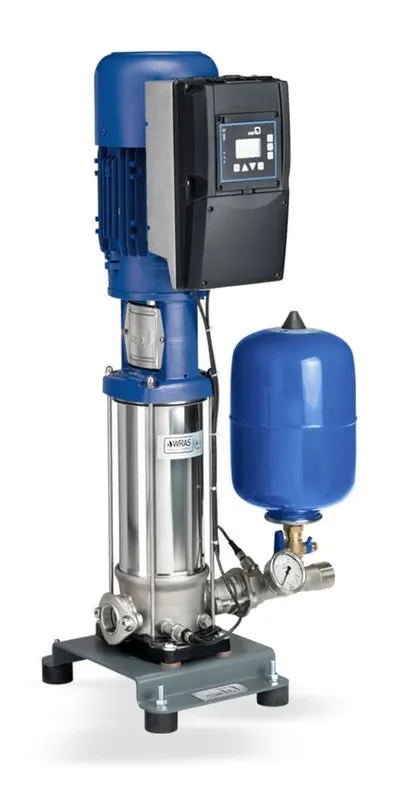

KSB Druckerh. DeltaSolo SVP 1-10/08 mit 1 Movitec, 3,00kW, Zulauf M

Druckerhöhungsanlage mit magnetfreiem
KSB SuPremE Reluktanzmotor nach IE5
(gem. IEC/TS 60034-30-2 (2016)),
KSB-Frequenzumformer zur stufenlosen
Drehzahlregelung jeder einzelnen Pumpe
in anschlussfertiger Kompaktbauweise.
Entspricht DIN 1988-500.
Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck mit
stufenloser Drehzahlregelung zum Einsatz
im Trinkwasserbereich. Die Anlage wird
druckabhängig ein- und ausgeschaltet.
Die Steuerung ist kundenspezifisch
vorparametriert bei Auslieferung.
Ausstattung:
- 1 vertikale Hochdruckkreiselpumpe
Movitec, mit mediumberührten Teilen aus
Edelstahl
- KSB SuPremE IE5 Motor auf jeder Pumpe
(gem. IEC/TS 60034-30-2 (2016))
- KSB Frequenzumrichter PumpDrive Eco
motormontiert
- Rückflussverhinderer im Druckstutzen
der Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- Drucksensor zur Steuerung des
Versorgungsdrucks mit Flowjet
Absperrarmatur und Manometer
- Bei unmittelbarem Anschluss ist ein
Drucksensor mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Drucksammler anschließbar über Gewinde
- Pulverbeschichtete Grundplatte
- Abschließbarer Hauptschalter in einem
mitgelieferten Gehäuse mit 1,5 m Kabel
- Alle Komponenten auf einer Grundplatte
montiert
- Fußset als höhenausgleich für unebene
Untergründe
Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe : 13.2 m3/h
Förderhöhe Pumpe : ______________ m
Förderhöhe bei(Q=0): ______________ m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: _________ bar
Fördermedien: Trinkwasser, Brauchwasser,
Kühlwasser ohne aggressive und abrasive
Bestandteile
Mediumtemperatur: 60 Grad Celsius
Betriebsdruck: bis 16 bar
Schutzart Anlage IP55
Betriebsspannung: 3ph 400 V 50 Hz
Antrieb:
- Motor: KSB SupremE
- Effizienzklasse: IE5
- Schutzart Anlage: IP55
- Leistungsaufnahme je Pumpe P1:
- Nenndrehzahl:2900 1/min
- Stromaufnahme max.:
Überwachung/Steuerung/Regelung:
- Funktionsüberwachung Drucksensor
- Störungsquittierung manuell oder
automatisch
- Eingebauter Motorschutz
- Rohrbruchdetektion: Anlage schaltet
ab, wenn Solldruck nicht erreicht werden
kann
- Funktionslauf parametrierbar
Kommunikation/Schnittstellen:
- 1 potenzialfreier Digitaleingang für
externen Trockenlaufschutz
- Potenzialfreie Einzelmeldungen für
Betriebs- und Störmeldungen am
KSB-Frequenzumformer abgreifbar
- Fernwartung mit KSB Servicetool
- Anzeige am Display: Anzeige der
Betriebsstunden pro Pumpe, Systemdruck,
Status Trockenlaufschutz, Vordruck,
Alarme und Warnungen (inkl. Historie), 3
farbige LEDs an Steuerung für
störungsfreien Betrieb (grün), Warnungen
(gelb) und Alarme (rot)
Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing und Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet
Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen.
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.
Technik:
zul.Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec
Baugröße Pumpe: 10/08
Leistung P2: 3 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 8 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 3.63 kVA
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Motorschutzart: IP55
Effizienzklasse: IE5
Anlagengewicht: 65,13 kg
Maße und Anschlüsse:
Saugseite: G 1 1/2
Druckseite: G 1 1/2
Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaSolo SVP
Baugröße: 1-10/08
Artikelnummer: 48278833
EAN/GTIN: 4031932315838
Materialpreisgruppe: LA Verwendungshinweis: Kein Verwendungshinweis vorhanden
