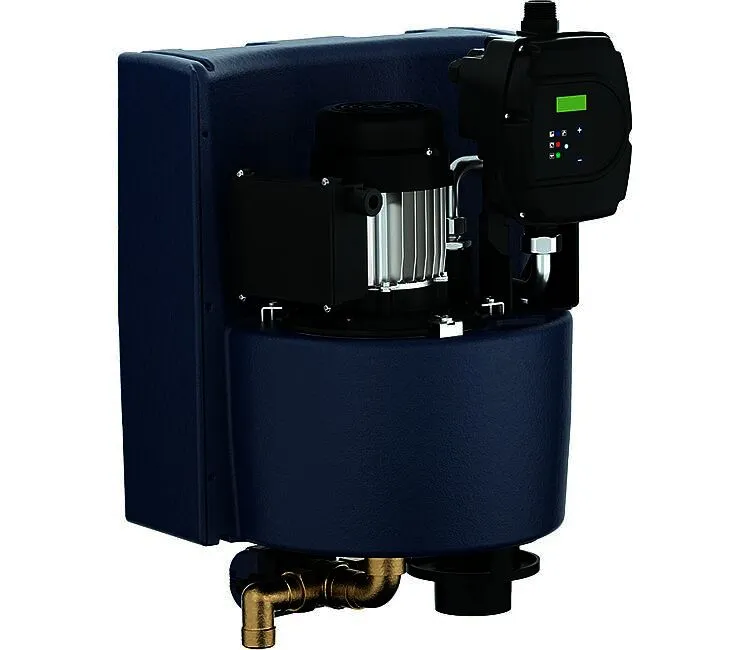

KSB Regenwassernutz.anl. HyaRain 2 steckerfertige Anlage

Einfache, steckerfertige
Kompaktregenwasseranlage mit
automatischer Trinkwassernachspeisung
gemäß EN1717 bei leerem
Regenwasserbehälter, bedarfsorientierter
Steuerung der Pumpe mit integriertem
Trockenlaufschutz und programmierbarer
Wasseraustausch des Nachspeisebehälters.
Ausführung:
Kompaktregenwasseranlage, bestehend aus:
- Mehrstufige,
selbstansaugende Kreiselpumpe
- Förderung von sauberem bis getrübtem
Wasser ohne aggressive, abrasive oder
feste Bestandteile
- Anlagensteuerung, Umschaltung und
Überwachung über Bedieneinheit
- Dreiwege-Motorventil zur automatischen
Umschaltung zwischen Regenwasserbehälter
und Nachspeisebehälter
- Schwimmerschalter für HyaRain 2 mit 20
m elektrischer Leitung zur Überwachung
des Füllstands im Regenwasserbehälter
- Anschlussmöglichkeit für optionale
Vorpumpe (z. B. AmaDrainer)
- Flexible Anschlusskompensatoren PN 10
für Druckseite sowie
Trinkwasseranschluss (Länge ca. 30/40
cm)
- Befestigungssatz für Wandmontage,
bestehend aus Schrauben, Dübeln und
Befestigungswinkel
- Bebilderte
Schnellinstallationsanleitung und
Bohrschablone
Anlagensteuerung:
- Pumpeneinschaltung beim Öffnen eines
Verbrauchers (druckabhängig)
- Pumpenabschaltung, wenn alle
Verbraucher geschlossen sind
(strömungsabhängig)
- Wassermangel- und
Trockenlaufüberwachung
- Reset-Taste
Betriebsarten:
- Automatikbetrieb
- Trinkwasser-Nachspeisung (Handbetrieb)
- Regenwasser-Nachspeisung (Handbetrieb)
Funktionen:
- LED-Anzeige von
Trinkwasser-Nachspeisung oder
Regenwasser-Nachspeisung, Status
Pumpenaggregat, Status 3-Wegeventil
- Anzeige von Betriebsdruck, Betriebsart
und Fehlermeldungen im Display
- Anzeige von Füllstand des
Regenwasserbehälters (leer/voll) im
Display
- Zeitraum für den Test des
3-Wegeventils anzeigen und ändern
- Zeitraum für den Trinkwasseraustausch
anzeigen und ändern
- Zeitraum für
Regenwasserfilter-Reinigung anzeigen und
zurücksetzen
- Fehlermeldungen anzeigen und löschen
- Wirksinn für Schwimmerschalter ändern
- Einschaltdruck ändern
- Zeitverzögerung für
Trockenlauf-Fehlermeldung ändern
- Zeitabstand der Anlaufversuche nach
Trockenlauf ändern
- Anzahl der Anlaufversuche nach
Trockenlauf ändern
- Funktionslauf aktivieren /
deaktivieren
Betriebsdaten der Anlage:
Volumen des Nachspeisebehälters: 13 l
Anlagenenddruck pd: bis 6 bar
Vordruck Pumpe pvor (optional): bis 1
bar
Nachspeisedruck Trinkwasser: bis 4 bar
Max. Nachspeisemenge Trinkwasser bei 4
bar: ca. 1 l/s
Einschaltdruck Pumpe: 2,5 bar
Schutzart der Anlage: IP 31
Max. Geräuschpegel: 59 dB
Länge Anschlusskabel: 1,5 m
Netzstecker: Schuko Typ E+F
Pumpe:
Fördermedium: Regenwasser, Brauchwasser
Förderstrom: bis 3,6 m3/h
Förderstrom: 1 l/s
Förderhöhe: bis 45 m
Saughöhe Hs: bis 7 mWS
Max. zulässige Temperatur des
Fördermediums: von 2 bis 35 Grad C
Maximaler Betriebsdruck: 6 bar
Antrieb:
Nennspannung: 230 V
Nennfrequenz: 50 Hz
Bemessungsleistung P1: 0,81 kW
Nennstrom: 3,7 A
Werkstoffe:
Pumpengehäuse: Edelstahl
Druckdeckel: Grauguss,
antikorrosionsbeschichtet
Stufengehäuse: Noryl
Laufrad: Noryl
Pumpenwelle: Edelstahl
Motorgehäuse: Aluminium
Wellendichtung: Kohle/Keramik
Nachspeisebehälter: PE-LLD
3-Wegeventil: Messing
Verrohrung: Kunststoff/Messing (mit KTW
Zulassung)
Schwimmerventil: Kunststoff/nicht
rostender Stahl (mit KTW Zulassung)
Abmessungen und Anschlüsse:
Abmessungen HyaRain 2 (L x B x H): 410
mm x 343 mm x 653 mm
Zulaufseitiger Anschluss: R 1 Zoll
Regenwasserzulauf / R 3/4 Zoll
Trinkwasserzulauf
Druckseitiger Anschluss: R 1 Zoll
Überlaufanschluss DN 75
Bestellinformationen:
Gewicht netto ca.: 24 kg
Fabrikat: KSB
Baureihe: HyaRain 2
Artikelnummer: 29135200
EAN/GTIN: 4031932666381
Materialpreisgruppe: 43
Zubehör:
- Saugschlauch-Set, inkl. Verschraubung
G 1 1/4 und Reduzierstück G 1 1/4 x 1,
Länge 7 m
- Fußventil mit Saugkorb und
federverstärktem Rückschlagventil
- Fußventil mit Feinfilter passend zu
Saugschlauch
- Verschraubung passend zu Saugschlauch
- Schwimmer für Saugschlauch-Set,
Durchm. 150 mm
- Schwimmende Entnahmearmatur mit
Feinfilter (Länge 2 m)
- Druckbehälter (Membrandruckbehälter),
8 l
- Alarmschaltgerät für Wasserwarnung - Verwendungshinweis: Kein Verwendungshinweis vorhanden
