Danfoss RA-N Ventilgehäuse: Eckform und Anschluss wählen
So vergleichen Sie Bauform, Gewinde und Voreinstellung des Danfoss RA-N für den passenden Heizkörperanschluss.
Kurz erklärt: Das Danfoss RA-N wählen Sie nach Rohrführung, Gewindegröße und Zweirohranlage: Die Eckausführung führt die Anschlüsse im Winkel, die Durchgangsausführung in gerader Linie. Die Produktbezeichnungen nennen R 3/8 beziehungsweise R 3/4. Die Voreinstellung muss zum berechneten Volumenstrom passen; die Skala reicht von 1 bis 7, N hebt die Voreinstellung auf.
Beim Danfoss RA-N entscheiden Bauform und Anschluss darüber, ob das Ventil zur vorhandenen Heizkörperverrohrung passt. Achten Sie außerdem darauf, dass das Ventil für eine Zweirohranlage vorgesehen ist und die Voreinstellung zur Auslegung der Heizung passt.
Sicherheit geht vor
Heizungswasser kann heiß sein und die Anlage steht unter Druck. Beim Öffnen oder Austauschen des Ventils drohen Verbrühungen, Wasseraustritt und Schäden an der Heizungsanlage. Arbeiten an der Heizungsinstallation und am geöffneten Gerät übernimmt der Fachbetrieb.
Was ist ein Danfoss RA-N Ventilgehäuse?
Das RA-N ist ein voreinstellbares Ventilgehäuse mit normalem Durchfluss. Laut Produktbeschreibung ist es für Zweirohrsysteme ausgelegt. Das Danfoss-Datenblatt führt RA-N unter den Ventilgehäusen für Pumpenwarmwasseranlagen auf. Es dient damit einem anderen Systemaufbau als ein Ventil für eine Einrohranlage.
Die Voreinstellung begrenzt den Durchfluss durch das Ventil. Sie gehört zur hydraulischen Auslegung: Das Datenblatt beschreibt, dass voreinstellbare Ventile eine Grundlage für den hydraulischen Abgleich bilden. Die Voreinstellung ersetzt nicht die Auswahl der passenden Bauform oder des passenden Gewindeanschlusses.
Das Ventilgehäuse ist außerdem vom Fühlerelement zu unterscheiden. Der Fühler erfasst die Raumtemperatur und steuert das Ventil; das RA-N bezeichnet das Ventilgehäuse mit integrierter Voreinstellung. Prüfen Sie deshalb bei einer Ersatzteilwahl, ob Sie das Gehäuse oder ein Fühlerelement benötigen. Weitere Bauteile für den Heizkörper ordnet der Ratgeber Heizkörper-Zubehör nach Typ und Bauart ein.

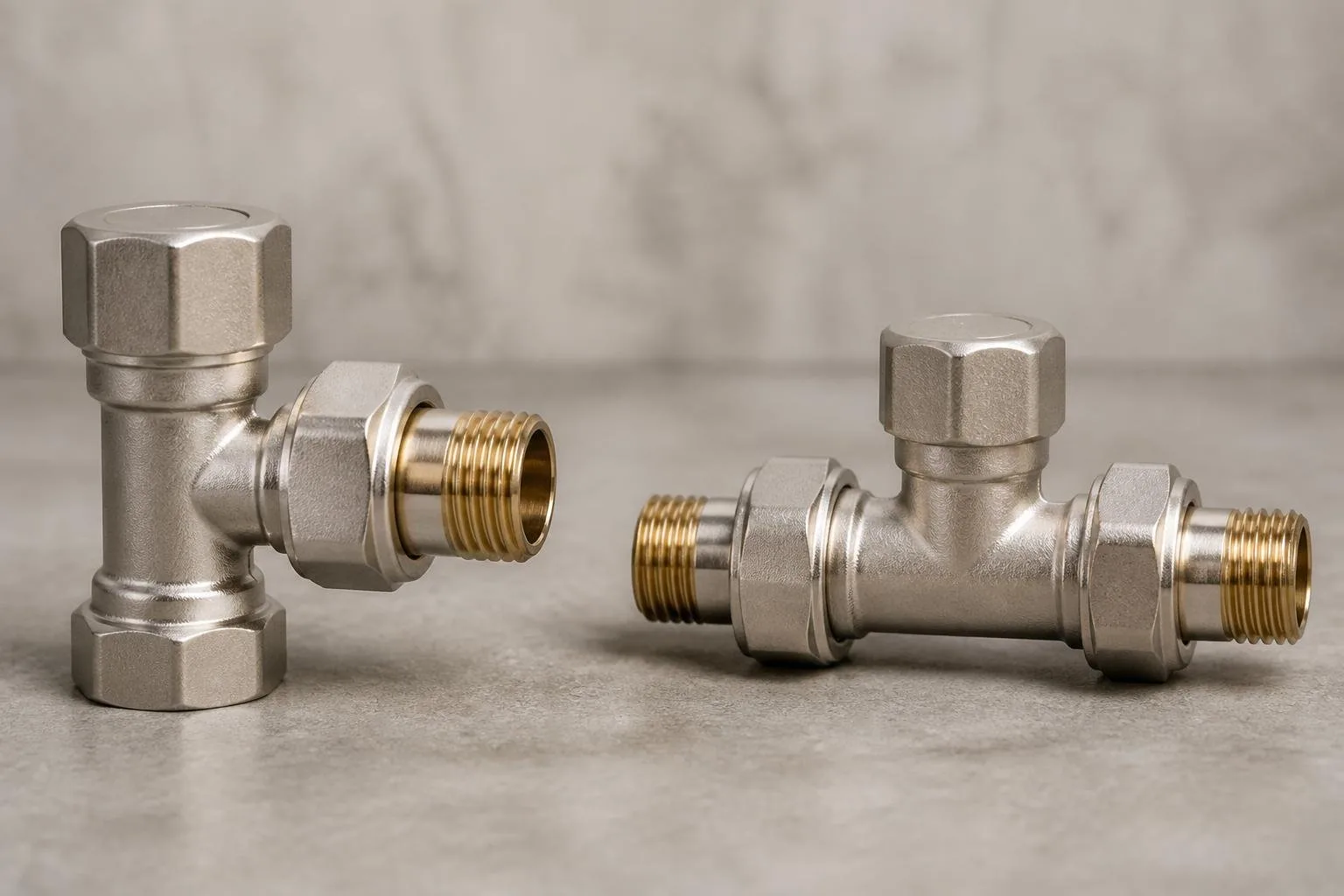

Wann passt die Eckform und wann die Durchgangsform?
Die Eckform und die Durchgangsform unterscheiden sich durch die Lage ihrer Anschlüsse. Welche Bauform passt, hängt davon ab, ob die vorhandene Rohrführung einen abgewinkelten oder einen geraden Anschluss zum Heizkörper verlangt. Entscheidend ist die Einbausituation am konkreten Heizkörper, nicht allein die optische Ähnlichkeit eines alten Ventils.
Die Produktbezeichnung des RA-N in Eckform nennt R 3/8; die RA-N-Ausführung in Durchgangsform ist mit R 3/4 bezeichnet. Beide Produktbeschreibungen nennen Innengewinde. Gleiche Bauart bedeutet daher nicht automatisch gleiche Anschlussgröße. Auch die Rücklaufseite muss zur gewählten Führung passen.

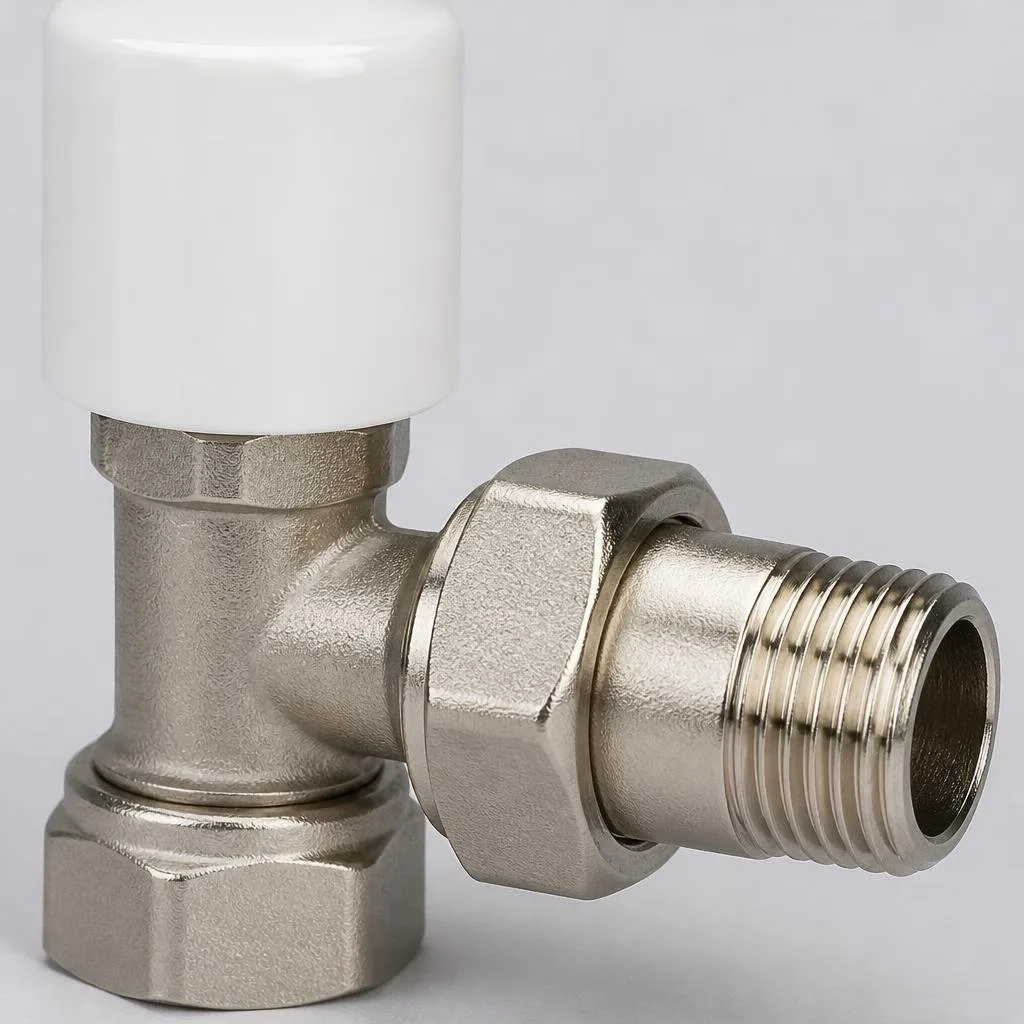

Das RA-N-Ventilgehäuse in Eckform ist eine der angebotenen Bauformen.
Die Durchgangsform ist mit R 3/4 bezeichnet. Prüfen Sie die Anschlussbezeichnung zusammen mit der Rohrführung, bevor Sie eine Ersatzbauform festlegen.
Ergänzend zur Vorlaufseite gibt es Rücklaufverschraubungen in Eck- und Durchgangsform. Die Rücklaufverschraubung RLV in Eckform hat laut Produktbeschreibung eine Entleerungsfunktion. Bei einer undichten Rücklaufverschraubung erklärt der Ratgeber Danfoss RLV undicht: Rücklaufverschraubung als Ersatz, worauf es beim Ersatz ankommt.
Die RLV10-Ausführung ist als Durchgangsform mit DN 10 bezeichnet und hat ebenfalls eine Entleerungsfunktion. Die RLV-Produkte sind Rücklaufverschraubungen, keine RA-N-Ventilgehäuse.
Welchen Anschluss müssen Sie vor der Auswahl prüfen?
Vergleichen Sie Anschlussgröße und Gewindeangabe des benötigten Ventils mit der bestehenden Verbindung. Die Produktbeschreibungen nennen für die beiden RA-N-Gehäuse Innengewinde; die jeweilige Produktbezeichnung führt zusätzlich R 3/8 oder R 3/4 auf. Diese Angaben sind nicht austauschbar. Wenn die vorhandene Anschlussbezeichnung unklar ist, sollte der Fachbetrieb die Verbindung zuordnen.
Prüfen Sie außerdem, ob die Anlage als Zweirohrsystem ausgeführt ist und ob Eck- oder Durchgangsform zur Rohrführung passt. Ein Ventil mit passendem Gewinde kann trotzdem die falsche Bauform haben. Ebenso sollte die Rücklaufverschraubung nach ihrer eigenen Anschlussangabe ausgewählt werden, statt nur nach dem Aussehen des Vorlaufventils.
Die Produktbeschreibungen nennen für RA-N einen maximalen Betriebsdruck von 10 bar, einen maximalen Differenzdruckbereich von 0,6 bar und eine maximale Vorlauftemperatur von 120 °C. Diese Höchstwerte sind technische Produktgrenzen und keine Empfehlung, die Anlage auf diese Werte einzustellen. Der ebenfalls genannte Prüfdruck von 16 bar ist kein Betriebswert.
| Ausführung | Angabe in der Produktbezeichnung | Worauf es bei der Wahl ankommt |
|---|---|---|
| RA-N Eckform | R 3/8, Innengewinde | Abgewinkelte Anschlussführung und passende Anschlussgröße |
| RA-N Durchgang | R 3/4, Innengewinde | Gerade Anschlussführung und passende Anschlussgröße |
| RLV Eckform | 1/2, Innengewinde | Rücklaufseite, Bauform und Anschlussgröße |
| RLV10 Durchgang | 3/4, Innengewinde, DN 10 | Rücklaufseite, Durchgangsform und Anschlussgröße |
Wie wählen Sie die Danfoss RA-N Voreinstellung?
Die Skala reicht in Schritten von 0,5 von 1 bis 7. Bei N ist die Voreinstellung aufgehoben; Danfoss nennt diese Stellung als Spülmöglichkeit. Einstellungen im schraffierten Bereich des Datenblatts sollen vermieden werden. Die passende Zahl richtet sich nach der Dimensionierung des Ventils und dem erforderlichen Volumenstrom, nicht nach einer pauschalen Faustregel.
„Die Voreinstellung kann in Stufen von 0,5 zwischen 1 und 7 gewählt werden.“
Die Produktbeschreibung nennt diese Kv-Werte für die Einstellungen des RA-N:
| Einstellung | Kv-Wert |
|---|---|
| 1 | 0,04 m³/h |
| 2 | 0,08 m³/h |
| 3 | 0,12 m³/h |
| 4 | 0,19 m³/h |
| 5 | 0,25 m³/h |
| 6 | 0,33 m³/h |
| 7 | 0,38 m³/h |
| N | 0,56 m³/h |
Für die RA-N-Produkte wird zusätzlich ein Kvs-Wert von 0,65 m³/h angegeben. Das Datenblatt zeigt, dass die Einstellung von Wärmebedarf, Abkühlung am Heizkörper und Druckabfall abhängt. In einem Rechenbeispiel mit 0,7 kW Wärmebedarf, 20 °C Abkühlung und 0,1 bar Druckabfall nennt es für RA-N 10 die Einstellung 2. Dieses Beispiel ist keine pauschale Vorgabe für jedes RA-N-Gehäuse.
Profi-Tipp
Ein belastbarer Abgleich führt Bauform, Gewindegröße und berechnete Voreinstellung zusammen. Wenn eine dieser Angaben offen ist, lässt sich die passende RA-N-Ausführung nicht allein anhand der Skala bestimmen.
Welche typischen Auswahlfehler sollten Sie vermeiden?
- Nur nach der Form auswählen: Eckform und Durchgangsform lösen unterschiedliche Anschlussführungen; die Anschlussgröße muss zusätzlich passen.
- Einrohr- und Zweirohrsystem verwechseln: Das RA-N ist laut Produktbeschreibung für Zweirohrsysteme vorgesehen.
- Den Rücklauf nicht mitprüfen: Die Rücklaufverschraubung ist ein eigenes Bauteil mit eigener Bauform und Anschlussangabe.
- Eine Voreinstellung schätzen: Die Skalenwerte bilden unterschiedliche Kv-Werte ab und müssen zur Auslegung passen.
Wichtiger Hinweis
Die Stellung N hebt die Voreinstellung auf und ist laut Danfoss für eine Spülmöglichkeit vorgesehen. Auch Einstellungen im schraffierten Bereich sind laut Datenblatt zu vermeiden. Übernehmen Sie deshalb keine beliebige Skalenstellung als Einstellwert.
Eine passende Bauform allein belegt noch nicht, dass das Ventil für die vorhandene Anlage richtig dimensioniert ist. Halten Sie die Kennzeichnung des vorhandenen Anschlusses, die Rohrführung und die Auslegung der Zweirohranlage gemeinsam fest. So kann die Auswahl des RA-N samt Rücklaufverschraubung auf konkrete Anschlussdaten gestützt werden.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Häufige Fragen
Ist das Danfoss RA-N für eine Einrohrheizung geeignet?
Die Produktbeschreibung des RA-N nennt ein Zweirohrsystem als Anwendung. Das Danfoss-Datenblatt führt RA-N bei Ventilgehäusen für Pumpenwarmwasseranlagen auf. Ob ein vorhandener Heizkörperkreis als Einrohr- oder Zweirohrsystem ausgeführt ist, muss vor der Auswahl geklärt sein.
Was ist der Unterschied zwischen RA-N Eckform und Durchgang?
Die Bauformen unterscheiden sich durch die Lage der Anschlüsse: Eckform für eine abgewinkelte, Durchgang für eine gerade Anschlussführung. Danfoss bezeichnet das Eckform-Produkt mit R 3/8 und das Durchgangsprodukt mit R 3/4. Die Gewindegröße muss neben der Form zur vorhandenen Verbindung passen.
Welche Voreinstellung hat das Danfoss RA-N?
Das Datenblatt beschreibt Einstellungen von 1 bis 7 in Schritten von 0,5. Die Stellung N hebt die Voreinstellung auf und wird als Spülmöglichkeit genannt. Der richtige Wert hängt von der Dimensionierung und dem erforderlichen Volumenstrom ab, nicht von einer allgemeinen Empfehlung.
Kann ich die Voreinstellung am RA-N selbst einstellen?
Das Danfoss-Datenblatt beschreibt die Verstellung des Einstellrings ohne Werkzeug. Es nennt aber auch, dass die Einstellung aus der Dimensionierung kommen muss. Für die konkrete Heizungsanlage sollte der berechnete Wert verwendet werden; Veränderungen am Heizungsventil übernimmt der Fachbetrieb.
Muss die Rücklaufverschraubung dieselbe Form wie das RA-N haben?
Die Rücklaufverschraubung ist ein separates Bauteil. Ihre Form und Anschlussgröße müssen zur Rohrführung auf der Rücklaufseite passen. Im Sortiment gibt es beispielsweise eine RLV in Eckform mit 1/2-Innengewinde und eine RLV10 in Durchgangsform mit 3/4-Innengewinde und DN 10.
