Heizkörper-Zubehör finden: Typ und Bauart bestimmen
Mit Bauart, Anschlussmaß, Gewinderichtung und Funktion grenzen Sie passende Heizkörper-Ersatzteile ein.

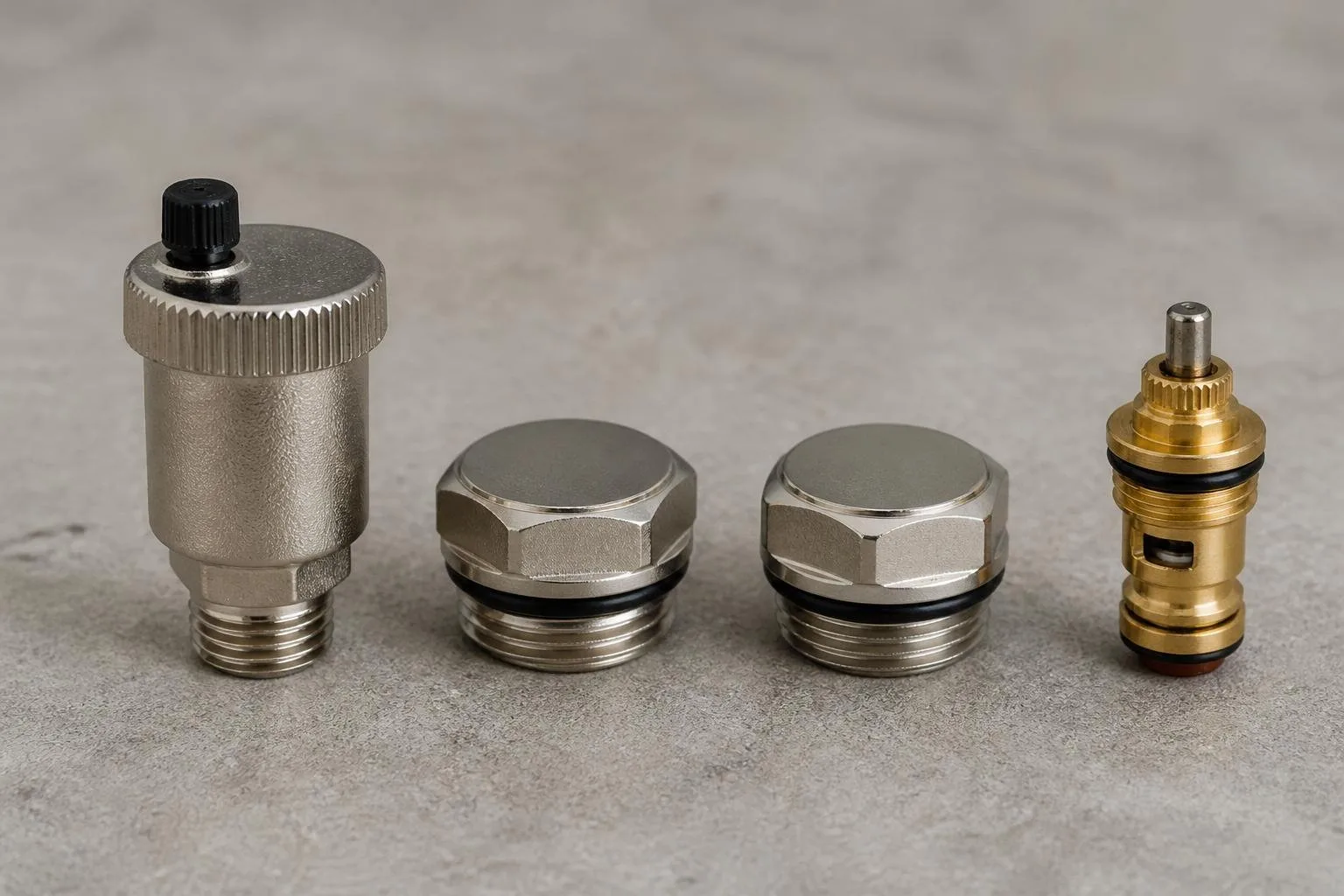

Kurz erklärt: Passendes Heizkörper-Zubehör finden Sie, indem Sie zuerst die Funktion bestimmen und anschließend Heizkörperbauart, Anschlussmaß, Gewinderichtung und Herstellerfreigabe abgleichen. Die Beispiele unterscheiden Luftstopfen für Stahl- und Gussheizkörper mit 1 1/4 Zoll Links- oder Rechtsgewinde, ein Entlüftungsventil mit 1/4 Zoll sowie Kermi Ventileinsätze mit enger Baureihen- und Produktionszuordnung.
Ein passendes Heizkörper-Ersatzteil lässt sich über die Bauart des Heizkörpers, den Anschluss und die Aufgabe des Bauteils eingrenzen. Im Sortiment finden sich zum Beispiel Luftstopfen für Stahl- und Gussheizkörper, Entlüftungsventile, Reduzierstopfen, Anschluss-Sets und Ventileinsätze.
Die Produktbezeichnungen nennen dabei unterschiedliche Maße und Passbedingungen. Ein ähnlicher Name allein reicht deshalb nicht aus, um die Eignung zuzuordnen.
Sicherheit geht vor
Heizkörper-Zubehör gehört zum Heizkreis. Produktangaben nennen je nach Bauteil Betriebsdrücke bis 10 bar und maximale Temperaturen bis 120 oder 130 °C. Beim Lösen kann heißes Heizwasser austreten und zu Verbrühungen führen. Arbeiten an Anschlüssen, Ventilen, Stopfen und Entleerungen übernimmt der Fachbetrieb.
Welchen Heizkörper-Typ haben Sie?
Unterscheiden Sie zunächst die Bauart des Heizkörpers von der Bauart des Ersatzteils. Die Simplex Luftstopfen sind laut Produktbezeichnung für Stahl- und Gussheizkörper vorgesehen. Bei ihnen gehören Gewindegröße und Links- oder Rechtsausführung zur Zuordnung.
Auch die Bezeichnung eines Clips kann den Heizkörper-Typ eingrenzen: Im Sortiment steht ein Kermi Clip für Typ 11-33, rechts.
Beim Kermi Ventileinsatz V7K-L zählt eine andere Passbedingung: Er ist für Kermi Ventil-Flachheizkörper ab Produktion 01/2001 beschrieben.
Die Herstellerangabe nennt außerdem eine dynamische Durchflussregelung. Der Einstellbereich beträgt 15 bis 160 l/h bei einem Differenzdruck von 150 mbar; der maximale Differenzdruck über dem Einsatz beträgt 600 mbar. Wenn Sie mehr über Ventileinsätze und Ersatzteile erfahren möchten, lesen Sie den Beitrag Heizungsventil: Funktion und passende Ersatzteile.
Welche Anschlussmaße müssen Sie vergleichen?

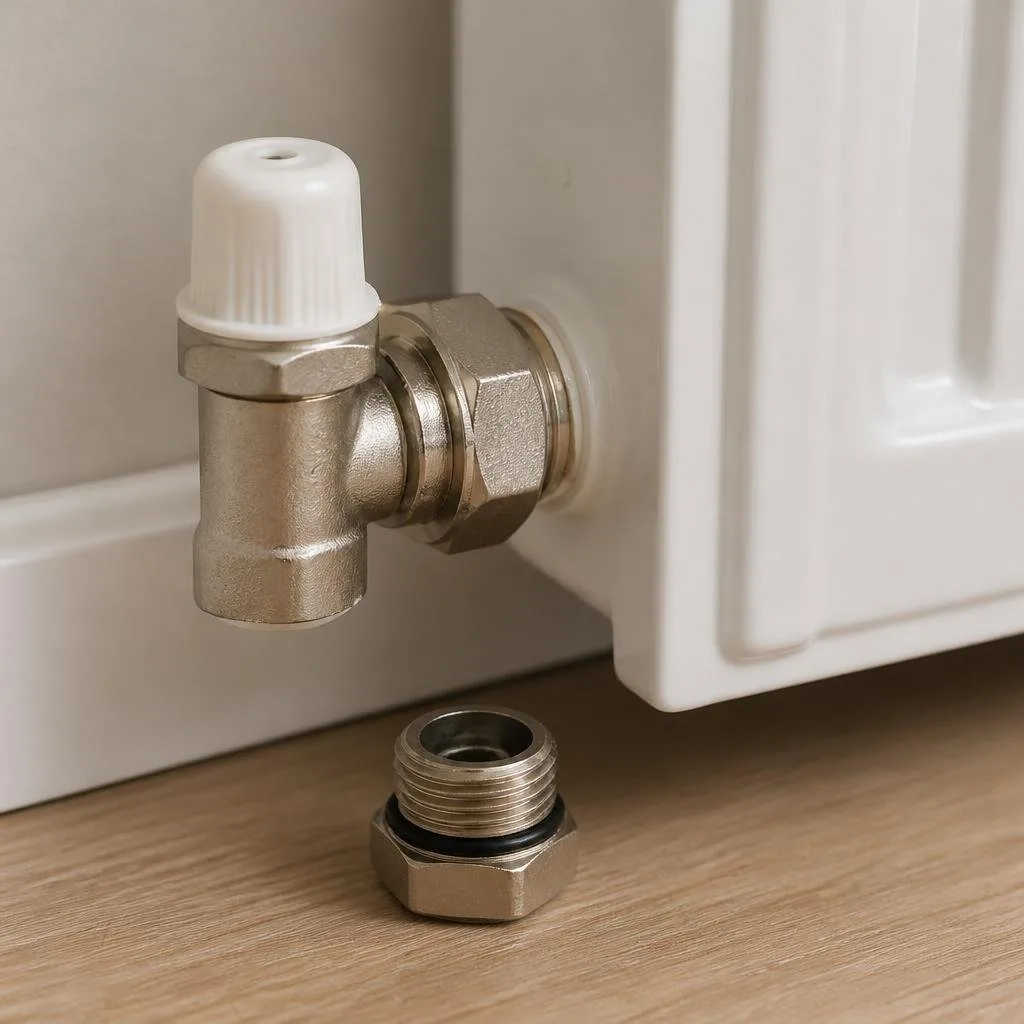

Vergleichen Sie die vollständige Anschlussangabe und die Bauart des Bauteils. Ein Hummel Entlüftungsventil ist mit 1/4 Zoll Außengewinde beschrieben; die Schlüsselbetätigung erfolgt mit SW 5.
Die Maße aus den Produktbezeichnungen lassen sich nicht untereinander austauschen. Auch ein Reduzierstopfen hat eine eigene Kombination aus Anschlussmaßen.
| Bauteil | Anschluss oder Passbedingung | Weitere Angabe |
|---|---|---|
| Hummel Entlüftungsventil | 1/4 Zoll, Außengewinde | Schlüsselbetätigung SW 5, maximal 10 bar und 130 °C |
| Simplex Luftstopfen | 1 1/4 Zoll, links oder rechts | Für Stahl- und Gussheizkörper, maximal 10 bar und 110 °C |
| Simplex Reduzierstopfen | 3/4 Zoll × 1/2 Zoll | Selbstdichtend, maximal 10 bar, 110 °C Dauertemperatur und 130 °C kurzzeitig |
| Oventrop Badheizkörper-Anschluss-Set 7 | 50 mm Rohrabstand, Thermostatgewinde M 30 × 1,5 | Maximal 10 bar und 120 °C |
| Kermi Ventileinsatz V7K-L | Kermi Ventil-Flachheizkörper ab Produktion 01/2001 | Einstellbereich 15 bis 160 l/h bei 150 mbar |
Beim Reduzierstopfen nennt die Produktbeschreibung eine teflonbeschichtete Gewindeeinschneiddichtung. Für die Auswahl eines Thermostatkopfs sind Anschluss und Maße ebenfalls wichtig; dazu passt der Beitrag Thermostatkopf auswählen: Anschluss und Maße bestimmen.
Wie unterscheiden Sie linke und rechte Heizkörperstopfen?
Bei den Simplex Luftstopfen ist die Gewinderichtung Teil der Produktbezeichnung: Beide Ausführungen sind für Stahl- und Gussheizkörper angegeben, eine mit 1 1/4 Zoll Linksgewinde und eine mit 1 1/4 Zoll Rechtsgewinde. Die Produktangabe muss daher zur benötigten Ausführung passen.
Dieser Luftstopfen ist als Links-Ausführung bezeichnet. Die leichte, gestanzte Variante hat einen drehbaren Auslaufkopf aus Kunststoff und eine spezielle Formdichtung.
Die Rechts-Ausführung ist als eigenes Produkt gelistet. Für eine Rosette am Heizungsrohr spielen dagegen Rohrgröße und Form eine Rolle; Hinweise dazu finden Sie unter Heizkörperrosette fürs Heizungsrohr: Größe richtig wählen.
Welches Heizkörper-Zubehör passt zur jeweiligen Funktion?
Die Bauteilbezeichnung hilft, die Aufgabe einzugrenzen. Ein Entlüftungsventil ist für das Entlüften benannt; ein Luftstopfen ist hier als Stopfen für Stahl- und Gussheizkörper beschrieben. Ein Reduzierstopfen verbindet laut Bezeichnung unterschiedliche Anschlussgrößen.
Das Oventrop Badheizkörper-Anschluss-Set 7 ist für Heizkörper mit Vor- und Rücklaufanschluss vorgesehen. Die Produktbeschreibung nennt einen Rohrabstand von 50 mm und einen Thermostat mit Gewindeanschluss M 30 × 1,5.
Zum Set gehören unter anderem ein Multiblock TFU, eine schwenkbare Ein- oder Zweirohrarmatur mit Voreinstellung und eine Design-Abdeckung. Es ist als Thermostatventil, Absperrverschraubung sowie zum Entleeren und Befüllen beschrieben und hat eine Nullstellung.
Bei einem Bauteil mit einer konkreten Einsatzgrenze sollte diese genau zur vorhandenen Heizkörperausführung passen. So nennt die Produktbeschreibung des Kermi V7K-L Kermi Ventil-Flachheizkörper ab Produktion 01/2001 als Einsatzbereich und eine maximale Wärmeleistung von 4000 Watt bei 150 mbar Differenzdruck und 20 K Temperaturdifferenz.
Wie prüfen Sie die Auswahl vor einem Ersatz?
Für die Zuordnung sind je nach Bauteil mehrere Angaben relevant. Die Beispiele zeigen, dass Anschlussmaß allein nicht genügt: Bei Luftstopfen kommen Bauart des Heizkörpers und Gewinderichtung hinzu, bei einem Ventileinsatz Hersteller, Heizkörpertyp und Produktionszeitraum.
- Funktion: Entlüftungsventil, Luftstopfen, Reduzierstopfen, Anschluss-Set oder Ventileinsatz.
- Anschluss: Maß, Gewindetyp und bei einem Anschluss-Set auch der Rohrabstand.
- Ausführung: zum Beispiel Links- oder Rechtsgewinde sowie Stahl- oder Gussheizkörper.
- Herstellerangabe: Bei bestimmten Ventileinsätzen kann die Baureihe und der Produktionszeitraum entscheidend sein.
Profi-Tipp
Die aussagekräftigste Zuordnung ergibt sich aus der Kombination von Bauteilfunktion, Anschlussmaß und Passbedingung. Beim Oventrop Set gehört zum Beispiel der angegebene Rohrabstand von 50 mm dazu; beim Kermi Einsatz ist die genannte Heizkörperbaureihe samt Produktionszeitraum relevant.
Wichtiger Hinweis
1/4 Zoll beim Entlüftungsventil, 1 1/4 Zoll beim Luftstopfen und 3/4 Zoll × 1/2 Zoll beim Reduzierstopfen bezeichnen verschiedene Bauteile und Anschlüsse. Auch die Links- oder Rechtsausführung ist ausdrücklich in der Produktbezeichnung genannt.
Die Bedienungsanleitung für den Betreiber des Öl-Brennwertkessels Logano plus GB125 beschreibt die Betriebsdruck-Anzeige als Zubehör außerhalb des Heizkessels. Betreiber sollen den Betriebsdruck regelmäßig kontrollieren; der Zeiger soll oberhalb des roten Zeigers innerhalb der grünen Markierung liegen.
„Gewinde, Richtung und Funktion ergeben zusammen die Zuordnung.“
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Heizkörper entlüften
- Leicht
- 15–45 Min.
- 2 Materialien
Häufige Fragen
Wie erkenne ich, ob ein Entlüftungsventil mit 1/4 Zoll passt?
Vergleichen Sie die vollständige Größenangabe mit dem vorhandenen Bauteil. Das Hummel Entlüftungsventil ist mit 1/4 Zoll Außengewinde und Schlüsselbetätigung SW 5 beschrieben. Luftstopfen für Stahl- und Gussheizkörper haben dagegen 1 1/4 Zoll und sind links oder rechts ausgeführt. Funktion und Anschluss müssen beide zur Zuordnung passen.
Was bedeutet 1 1/4 Zoll links oder rechts beim Luftstopfen?
Die Produktbezeichnungen unterscheiden zwei Simplex Luftstopfen für Stahl- und Gussheizkörper: eine Ausführung mit 1 1/4 Zoll Linksgewinde und eine mit 1 1/4 Zoll Rechtsgewinde. Beide sind leichte, gestanzte Stopfen mit drehbarem Auslaufkopf und spezieller Formdichtung. Die Gewinderichtung ist daher ein eigenes Auswahlmerkmal.
Passt das Oventrop Anschluss-Set an jeden Badheizkörper?
Die Produktbeschreibung nennt Badheizkörper mit Vor- und Rücklaufanschluss sowie einen Rohrabstand von 50 mm. Zum Set gehört ein Thermostat mit Gewindeanschluss M 30 × 1,5. Diese Angaben beschreiben den vorgesehenen Einsatz; sie belegen keine Passung für beliebige Badheizkörper mit anderen Anschlussmaßen.
Passt der Kermi Ventileinsatz V7K-L zu jedem Kermi Heizkörper?
Nein. Laut Produktbeschreibung ist der V7K-L für Kermi Ventil-Flachheizkörper ab Produktion 01/2001 geeignet. Genannt werden außerdem ein Einstellbereich von 15 bis 160 l/h bei 150 mbar Differenzdruck und maximal 600 mbar Differenzdruck über dem Einsatz. Die Zuordnung hängt also von der konkreten Heizkörperausführung ab.
Darf ich den Betriebsdruck meiner Heizung selbst kontrollieren?
Ja. Die Bedienungsanleitung für den Betreiber des Logano plus GB125 fordert dazu auf, den Betriebsdruck regelmäßig zu kontrollieren. Der Zeiger soll oberhalb des roten Zeigers innerhalb der grünen Markierung stehen. Die Anleitung beschreibt die Betriebsdruck-Anzeige als Zubehör außerhalb des Heizkessels.
