Geräteventil Waschmaschine: Anschluss richtig auswählen
So unterscheiden Sie Nachrüstventile, Kombi-Eckventile und Wandventile nach Zulauf und Geräteabgang.
Kurz erklärt: Wählen Sie das Geräteventil nach dem vorhandenen Einbauort, dem Zulaufgewinde und dem Anschluss des Geräteschlauchs aus. Ein Nachrüstventil für ein Eckventil hat andere Anschlussdaten als ein Kombi-Eckventil mit 1/2-Zoll-Zulauf. Prüfen Sie außerdem, ob Rückflussverhinderer oder Rohrbelüfter zur gewünschten Ausführung gehören.

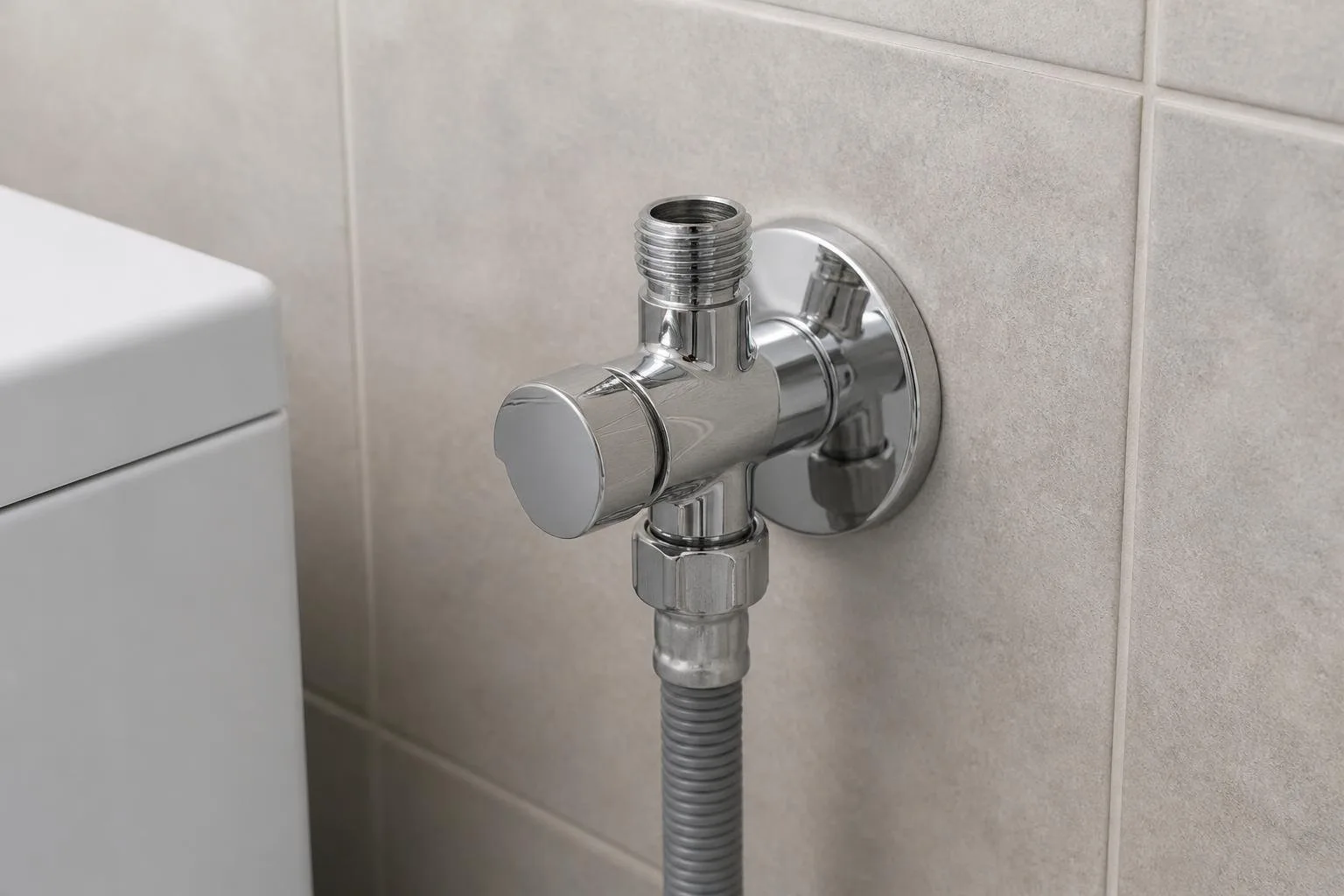

Ein Geräteventil verbindet den Zulauf der Waschmaschine mit der Trinkwasserinstallation. Welcher Anschluss passt, hängt davon ab, ob ein vorhandenes Eckventil erweitert wird oder ein separates beziehungsweise kombiniertes Ventil an der Wand sitzt.
Sicherheit geht vor
Ein falsch zugeordneter oder undichter Anschluss kann Wasser austreten lassen und Wasserschäden verursachen. Arbeiten an der Trinkwasserinstallation übernimmt immer ein Fachbetrieb.
Welche Anschlüsse muss ich beim Geräteventil abgleichen?
Vergleichen Sie Zulauf und Geräteabgang getrennt. Der Zulauf bezeichnet die Verbindung des Ventils mit der bestehenden Leitung oder dem Eckventil. Der Geräteabgang ist die Verbindung zum Zulaufschlauch der Waschmaschine.
Die Produktbeschreibungen zeigen, dass die Größen nicht automatisch übereinstimmen: Ein SCHELL Geräteventil kann etwa einen Zulauf G 3/8 IG haben und zugleich Schlauchanschlüsse mit G 3/4 AG und G 3/8 AG bieten. Bei einem Kombi-Eckventil kann der Zulauf dagegen G 1/2 AG betragen.
- Einbauort: Wird ein vorhandenes Eckventil ergänzt oder ein Ventil direkt an der Wand angeschlossen?
- Zulauf: Stimmen Gewindeart und Anschlussmaß, zum Beispiel Innengewinde oder Außengewinde, überein?
- Geräteabgang: Passt die angegebene Schlauchverschraubung zur vorgesehenen Verbindung?
| Ausführung | Zulauf laut Produktbeschreibung | Geräteanschluss oder Merkmal |
|---|---|---|
| SCHELL Geräteventil COMFORT | DN 10 G 3/8 IG | Schlauchverschraubungen G 3/4 AG und G 3/8 AG |
| SCHELL Kombi-Eckventil COMFORT mit Rohrbelüfter | DN 15 G 1/2 AG | Abgänge 14,5 mm und 10 mm; Rohrbelüfter und Rückflussverhinderer |
| GROHE WAS Ventil Eckfix | 3/8 Zoll zur Montage auf einem Eckventil | Achsmaß 60 mm; absperrbarer Schlauchanschluss |
| GROHE WAS-Anschlussventil, Schrägsitzausführung | 1/2 Zoll Außengewinde zur Kaltwasserzufuhr | Wandmontage; integrierte Schlauchplatzsicherung |
Welches Geräteventil passt zum Nachrüsten auf ein Eckventil?
Ein Nachrüstventil ist für eine vorhandene Armatur gedacht. Das SCHELL Geräteventil COMFORT ist laut Produktbeschreibung zum nachträglichen Anschluss eines Gerätes an ein bereits montiertes Eckventil vorgesehen. Sein Zulauf ist DN 10 G 3/8 IG. Für den Geräteanschluss sind Schlauchverschraubungen mit 14,5 mm beziehungsweise DN 20 G 3/4 AG sowie 10 mm beziehungsweise DN 10 G 3/8 AG aufgeführt.
Das GROHE WAS Ventil Eckfix ist mit 3/8 Zoll beschrieben und wird auf einem Eckventil montiert. Die Produktbeschreibung nennt ein Achsmaß von 60 mm, einen absperrbaren Schlauchanschluss und einen Rückflussverhinderer Typ EB. Es ist mit einem Rohrbelüfter der Bauform Typ HB kombinierbar. Lassen Sie vor der Auswahl prüfen, ob diese Angaben zur vorhandenen Armatur passen.
Wenn Sie die Begriffe Eckventil und Geräteventil auseinanderhalten möchten, lesen Sie auch Geräteventil und Eckventil: Unterschiede beim Anschluss. Das Nachrüstventil setzt ein vorhandenes Eckventil voraus; ein Kombi-Eckventil ist eine andere Bauart mit eigenem Zulauf.
„Prüfen Sie Einbauort, Zulaufgewinde und Geräteabgang jeweils getrennt.“
Wann ist ein Kombi-Eckventil die passende Bauart?
Ein Kombi-Eckventil verbindet den Zulauf mit einem Geräteabgang. Die SCHELL COMFORT-Ausführung mit Rohrbelüfter hat einen Anschluss DN 15 G 1/2 AG mit ASAG easy. Als Geräteabgänge nennt die Produktbeschreibung 14,5 mm beziehungsweise DN 20 G 3/4 AG und 10 mm beziehungsweise DN 10 G 3/8 AG.
Bei diesem Modell sind ein Rückflussverhinderer RV der Ausführung EB und ein Rohrbelüfter RB der Ausführung HB aufgeführt; die Produktbeschreibung bezeichnet die Kombination als HD. Diese Bezeichnungen gehören zu den Produktangaben nach EN 1717. Verwechseln Sie den Zulauf G 1/2 AG nicht mit dem Geräteabgang.
Auch die SCHELL COMFORT-Ausführung ohne Rohrbelüfter hat einen G 1/2 AG-Zulauf und Geräteabgänge für 14,5 mm beziehungsweise 10 mm. Laut Produktbeschreibung ist ein Rückflussverhinderer RV der Ausführung EB enthalten. In Verbindung mit einem Rohrbelüfter wird die Sicherungskombination HD angegeben.
Entscheidend ist daher nicht allein die Bezeichnung Kombi-Eckventil. Prüfen Sie, ob die konkret gewünschte Ausführung einen Rohrbelüfter enthält und welche Sicherungseinrichtungen sowie Abgänge aufgeführt sind.
Wann kommt ein Wandventil mit Schlauchplatzsicherung infrage?
Ein Wandventil wird direkt mit der Wasserzufuhr verbunden. Das GROHE WAS-Anschlussventil in Schrägsitzausführung ist laut Produktbeschreibung für die Wandmontage ausgelegt. Es hat einen Kaltwasserzulauf mit 1/2 Zoll Außengewinde, einen Rückflussverhinderer Typ EB und eine integrierte Schlauchplatzsicherung.
Eine Schlauchplatz-Sicherung kann auch als eigenes Bauteil am Geräteanschlussarmatur vorgesehen sein. Die SCHELL Ausführung hat einen Anschluss DN 20 G 3/4 IG und einen Abgang DN 20 G 3/4 AG. Laut Produktbeschreibung schließt sie bei Platzen oder Abrutschen des Anschlussschlauchs ab einem Durchfluss von mehr als 18 l/min.
Diese Sicherung ist kein Ersatz für die Prüfung des passenden Zulaufs und Geräteabgangs. Lassen Sie den Fachbetrieb klären, ob das Bauteil zur vorhandenen Armatur und zum geplanten Anschluss passt.
Welche typischen Auswahlfehler vermeide ich?
Häufig werden Zulauf und Geräteabgang als ein einziges Anschlussmaß behandelt. Die Produktdaten zeigen aber verschiedene Kombinationen, etwa einen Zulauf G 1/2 AG mit Geräteabgängen G 3/4 AG und G 3/8 AG. Stimmen Sie deshalb beide Seiten einzeln ab.
Wichtiger Hinweis
Die Angabe 1/2 Zoll am Zulauf sagt nicht aus, welches Maß der Geräteabgang hat. Vergleichen Sie beide Angaben mit der vorgesehenen Anschlussverbindung, bevor ein Ventil ausgewählt wird.
- Nur nach der Zollgröße auswählen: Achten Sie zusätzlich auf DN, Innen- oder Außengewinde und die Schlauchverschraubung.
- Nachrüstventil und Kombi-Eckventil verwechseln: Das Nachrüstventil wird auf ein vorhandenes Eckventil gesetzt; das Kombi-Eckventil hat einen eigenen Zulauf.
- Ausführung mit und ohne Rohrbelüfter gleichsetzen: Die Produktbeschreibungen führen unterschiedliche Sicherungseinrichtungen auf.
Ein Geräteventil ist außerdem kein Füllventil für den WC-Spülkasten. Wenn Sie nach einem Bauteil für die Spülung suchen, hilft der Ratgeber WC-Spülkasten: Füllventil oder Ablaufventil auswählen bei der Unterscheidung.
Welche Angaben sollte ich vor der Auswahl bereithalten?
Halten Sie für die Abstimmung mit dem Fachbetrieb den Einbauort und die Bezeichnung des vorhandenen Eckventils fest. Benennen Sie außerdem die am neuen Ventil benötigte Zulaufseite und den Geräteabgang. So lässt sich unterscheiden, ob ein Aufsatzventil, ein Kombi-Eckventil oder ein Wandventil vorgesehen ist.
Notieren Sie die technischen Angaben genau, statt nur eine Zollgröße weiterzugeben. Bei den beschriebenen Modellen stehen zum Beispiel DN 10 G 3/8 IG, DN 15 G 1/2 AG sowie Geräteabgänge mit 14,5 mm oder 10 mm. Auch die Angabe eines Rückflussverhinderers RV der Ausführung EB oder eines Rohrbelüfters RB der Ausführung HB kann für den Variantenvergleich wichtig sein.
Profi-Tipp
Bitten Sie den Fachbetrieb, Zulauf, Geräteabgang und Sicherungseinrichtungen getrennt zu bestätigen. Bei den SCHELL COMFORT-Modellen unterscheiden sich die Varianten mit und ohne Rohrbelüfter, obwohl beide mit einem G 1/2 AG-Zulauf beschrieben sind.
Fettkammeroberteil, Griff, Rückflussverhinderer und Rohrbelüfter sind konkrete Ausstattungsmerkmale, die in den Produktbeschreibungen genannt werden. Öffnen oder verändern Sie das Ventil nicht selbst; Arbeiten an der Trinkwasserinstallation übernimmt der Fachbetrieb.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Häufige Fragen
Welches Anschlussmaß hat ein Geräteventil für die Waschmaschine?
Das hängt von der Ventilbauart ab. Ein SCHELL Nachrüstventil ist mit DN 10 G 3/8 IG am Zulauf beschrieben und hat Geräteabgänge G 3/4 AG sowie G 3/8 AG. Ein Kombi-Eckventil kann dagegen einen Zulauf DN 15 G 1/2 AG haben. Vergleichen Sie beide Seiten separat.
Kann ich ein Geräteventil auf ein vorhandenes Eckventil setzen?
Dafür sind Nachrüstventile vorgesehen, aber die Anschlussdaten müssen zur vorhandenen Armatur passen. Das SCHELL Geräteventil COMFORT ist für den nachträglichen Anschluss an ein montiertes Eckventil beschrieben. Das GROHE Eckfix nennt 3/8 Zoll und ein Achsmaß von 60 mm. Die Eignung sollte der Fachbetrieb bestätigen.
Was ist der Unterschied zwischen Geräteventil und Kombi-Eckventil?
Ein Nachrüst-Geräteventil wird auf ein bereits montiertes Eckventil gesetzt. Ein Kombi-Eckventil hat einen eigenen Zulauf und zusätzlich einen Geräteabgang. Bei den aufgeführten SCHELL Modellen ist der Zulauf mit G 1/2 AG beschrieben. Geräteabgang und Sicherungseinrichtungen unterscheiden sich je nach Ausführung.
Brauche ich ein Geräteventil mit Rohrbelüfter?
Das richtet sich nach der vorgesehenen Ventilausführung und den dafür passenden Sicherungseinrichtungen. Die SCHELL COMFORT-Variante mit Rohrbelüfter führt RV und RB auf und wird als Sicherungskombination HD beschrieben. Eine Variante ohne Rohrbelüfter nennt einen Rückflussverhinderer RV. Lassen Sie die passende Ausführung vom Fachbetrieb festlegen.
Was bedeutet eine integrierte Schlauchplatzsicherung?
Bei einem beschriebenen GROHE Wandventil ist eine Schlauchplatzsicherung integriert. Eine separate SCHELL Schlauchplatz-Sicherung schließt laut Produktbeschreibung bei einem geplatzten oder abgerutschten Anschlussschlauch ab einem Durchfluss von mehr als 18 l/min. Beide Angaben ersetzen nicht die Prüfung, ob Ventil und Anschluss zur vorhandenen Installation passen.
