Danfoss RLV undicht: Rücklaufverschraubung als Ersatz

Eine undichte Danfoss RLV braucht eine genaue Zuordnung: Eckform und Durchgang sind unterschiedliche Ausführungen, und auch das Anschlusszubehör muss zur Rohrverbindung passen. Dieser Überblick hilft, die Ersatzteilfrage einzugrenzen.

Woran erkennen Sie eine undichte Danfoss Rücklaufverschraubung?

Eine feuchte Stelle am Heizkörper zeigt noch nicht sicher, welches Teil ersetzt werden muss. Als Zuordnungspunkte kommen der RLV-Körper, der Übergang zum Rohr und bei einem RLV mit Entleerungsfunktion auch dieser Bereich infrage. Die Produktbeschreibung der Danfoss RLV nennt ein Innengewinde und eine Entleerungsfunktion. Danfoss führt Eckform und Durchgang als eigene Ausführungen.

Für die Ersatzsuche zählt deshalb, wo die Feuchtigkeit sichtbar ist und welche Bauform am Heizkörper sitzt. Eine Leckstelle allein belegt nicht, ob das Ventil oder ein Anschlussteil ersetzt werden muss. Wird der Heizkörper nicht warm, ist das ein eigenes Symptom. Dazu passt der Beitrag Heizkörper wird nicht warm: Ursachen und Ersatzteile.

Welche Stelle hilft, das undichte Bauteil einzugrenzen?

Die Lage der Feuchtigkeit gibt dem Fachbetrieb einen Prüfbereich vor, aber noch keine sichere Ersatzteilnummer. Die Tabelle ordnet die sichtbare Stelle den Bauteilen zu, die für die Ersatzsuche unterschieden werden müssen.

Die Tabelle benennt Prüforte und Produktgruppen, sie bestimmt nicht die Ursache des Wasseraustritts. Die Danfoss-Produktbeschreibung führt die Entleerungsfunktion als Ausstattungsmerkmal der RLV auf. Sie nennt keine konkrete Leckursache, daher lässt sich aus der sichtbaren Stelle allein keine Reparaturmaßnahme ableiten.

Welche Danfoss RLV Bauform kommt als Ersatz infrage?

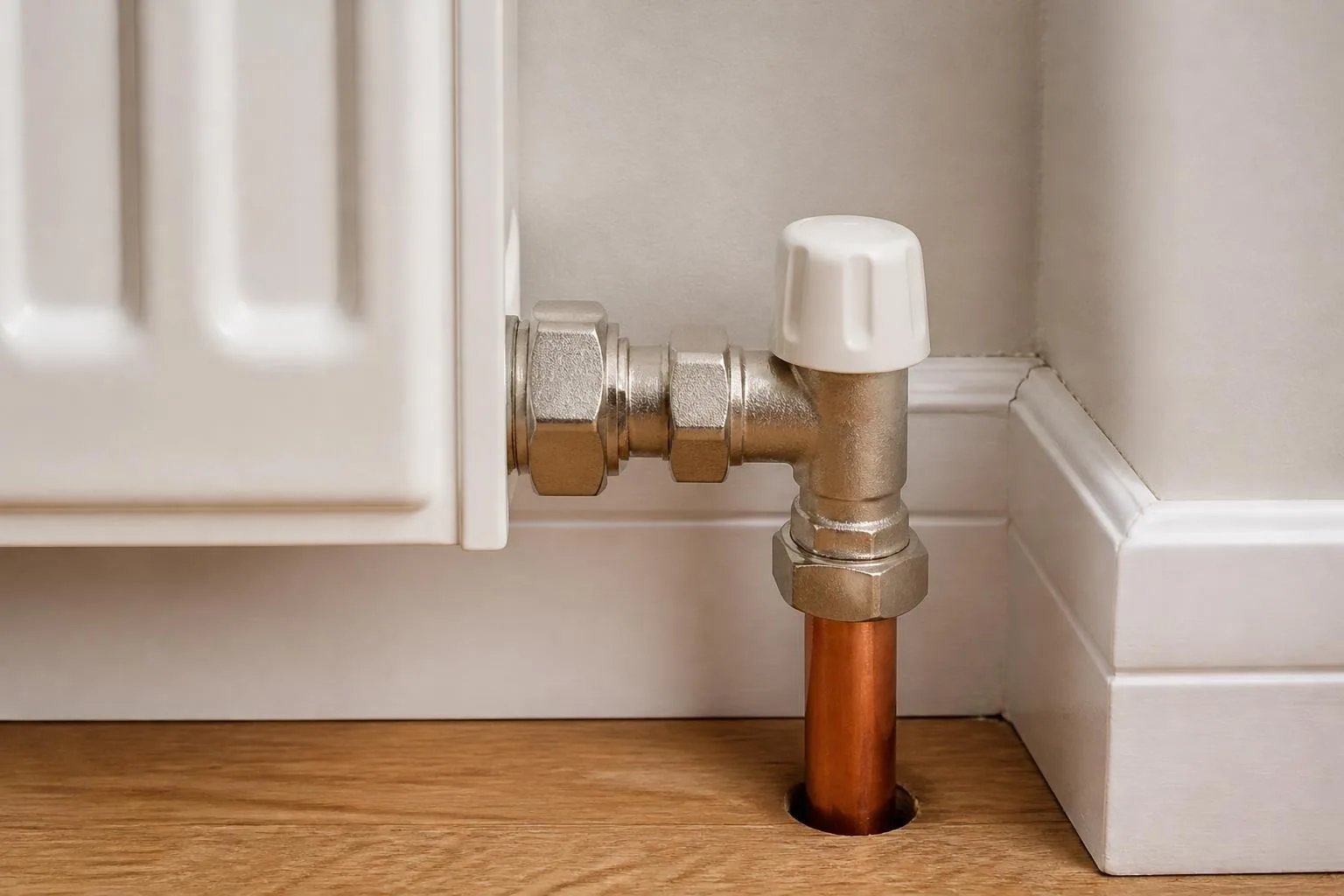

Die Danfoss RLV Rücklaufverschraubung in Eckform ist laut Produktbeschreibung mit Innengewinde und Entleerungsfunktion ausgeführt. Als technische Angaben nennt der Hersteller maximal 10 bar Betriebsdruck, einen Kvs-Wert von 1,8 m³/h, 16 bar Prüfdruck und maximal 120 °C Vorlauftemperatur. Diese Werte beschreiben das Produkt. Sie weisen für sich allein nicht nach, dass die Ausführung zu einer vorhandenen Anlage passt.

Als weitere RLV-Ausführung ist eine Durchgangsform gelistet. Die Produktbeschreibung bezeichnet dieses Modell als RLV10 und nennt DN 10, Innengewinde sowie ebenfalls eine Entleerungsfunktion. Bauform und Größenangabe unterscheiden es von der Eckform. Für den Austausch muss die Kennzeichnung am vorhandenen Ventil mit der Produktbezeichnung abgeglichen werden.

Die Inhaltsübersicht des Danfoss-Datenblatts trennt RLV-Rücklaufverschraubungen von RLV-Ausführungen mit Pressfitting sowie von RLV-K- und RLV-KS-Universalverschraubungen. Für RLV-K nennt sie die Umstellbarkeit für Ein- und Zweirohranlagen; RLV-KS ist dort als absperrbar für Zweirohranlagen aufgeführt. Diese Typenbezeichnungen sind deshalb ein wichtiger Teil der Zuordnung.

„Die Bauform ist ein wesentlicher Teil der Ersatzteilzuordnung.“

Welcher Anschluss und welches Zubehör passen zur Rücklaufverschraubung?

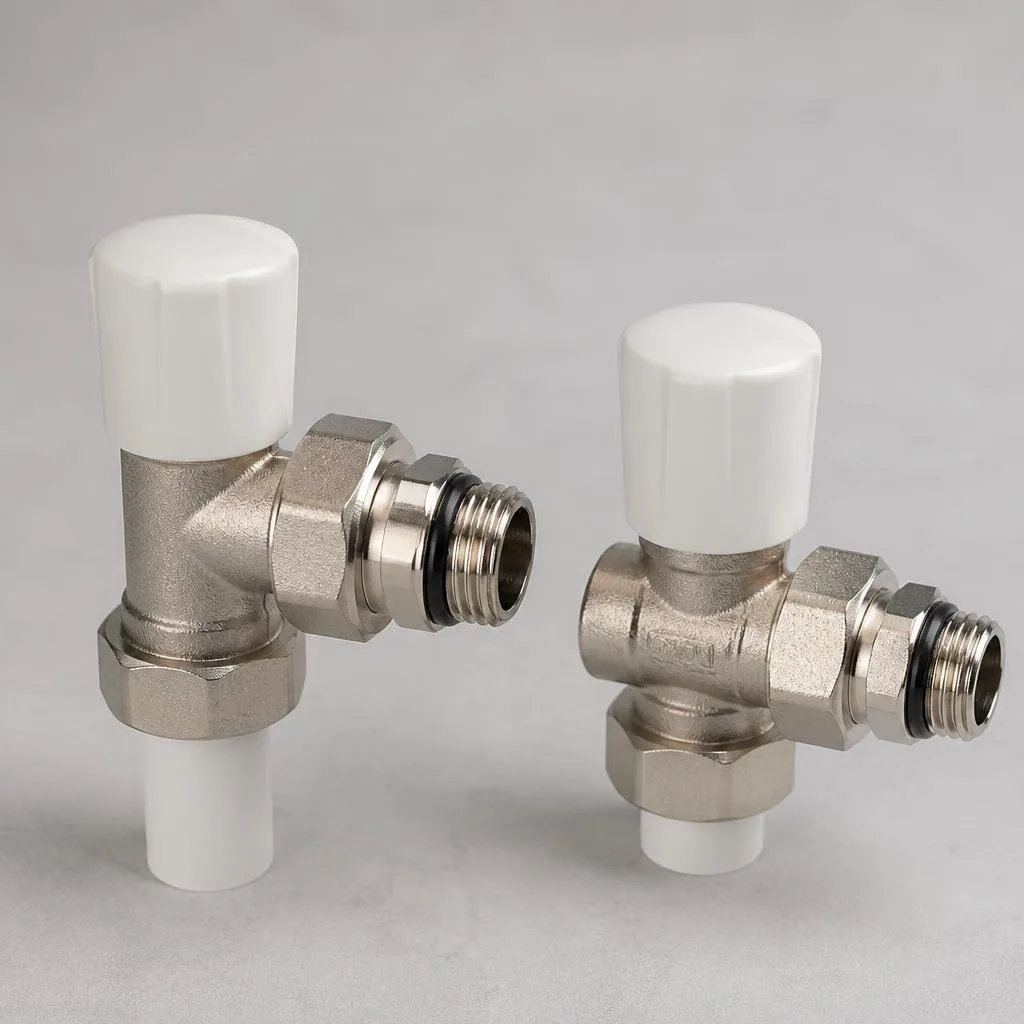

Die Produktbeschreibung der RLV-Eckform nennt ein Innengewinde. Für eine genaue Zuordnung braucht es daneben die Bauform und Angaben zur Verbindung mit dem vorhandenen Rohr. Ein Anschlussverbinder ist nur dann ein Kandidat, wenn Rohr und Ventil zu seinen angegebenen Anschlussdaten passen.

Der Danfoss Klemmverbinder für Stahl und Kupfer ist für Rohre mit 12 mm Durchmesser aus Kupfer oder Weichstahl beschrieben. Seine Anschlüsse sind G 1/2 A außen und 12 mm; als passende Ventile führt die Produktbeschreibung unter anderem RLV 15 und RLV-S 15 auf. Das ist keine pauschale Freigabe für jede RLV-Ausführung. Ventilbezeichnung, Rohrmaterial und Rohrdurchmesser müssen zusammenpassen.

Das Danfoss-Datenblatt führt außerdem einen eigenen Abschnitt zu RLV-Rücklaufverschraubungen mit Pressfitting. Eine Pressfitting-Ausführung ist damit nicht dasselbe Produkt wie die beschriebene RLV mit Innengewinde. Der Anschluss muss anhand der tatsächlich vorhandenen Installation zugeordnet werden.

Ist eine Danfoss RA-N dasselbe wie eine RLV?

Nein, die Bezeichnungen gehören zu unterschiedlichen Produktgruppen. Das Datenblatt führt RA-N als Ventilgehäuse mit integrierter Voreinstellung für Pumpenwarmwasseranlagen. RLV steht in einem eigenen Abschnitt für Rücklaufverschraubungen. Eine RA-N-Ausführung mit Voreinstellung sollte daher nicht allein aufgrund des Herstellernamens als RLV-Ersatz eingeordnet werden.

Auch der Thermostatkopf ist ein anderes Bauteil als die Rücklaufverschraubung. Wenn die Fragestellung den Kopf betrifft, hilft der Beitrag Thermostatkopf wechseln: Heimeier, Oventrop & Danfoss bei der Einordnung. Bei einer sichtbaren Undichtigkeit an der Rücklaufseite bleibt die RLV-Ausführung maßgeblich.

Wer tauscht eine undichte Heizkörper-Rücklaufverschraubung?

Arbeiten an einer Heizungsverschraubung mit Wasser und Anlagendruck gehören zum Fachbetrieb. Das gilt für das Öffnen der Verbindung und den Austausch der Armatur. Eine Schritt-für-Schritt-Anleitung für den Selbsteinbau ist hier nicht vorgesehen.

Für die Ersatzteilsuche helfen die genaue Produktbezeichnung, Eckform oder Durchgang, Angaben zum Anschluss und bei Klemmverbindern das Rohrmaterial samt Durchmesser. Die Danfoss-Unterlagen behandeln RLV, Pressfitting und Universalverschraubungen als getrennte Ausführungen. Die Zuordnung sollte diese Unterscheidungen berücksichtigen.
