D06F Federhaube einstellen und wechseln: Ersatzteil finden
Erfahren Sie, welche Federhaube zum D06F passt und welche Druckwerte für die Einstellung gelten.
Kurz erklärt: Beim Resideo D06F lesen Sie den Sollwert an der Einstellanzeige der Federhaube ab. Das Produktdatenblatt nennt einen Hinterdruckbereich von 1,5 bis 6 bar und einen voreingestellten Ausgangsdruck von 3 bar. Wählen Sie eine Ersatzhaube nach Nennweite und Baureihe. Einstellung und Austausch übernimmt wegen der Trinkwasserinstallation der Fachbetrieb.

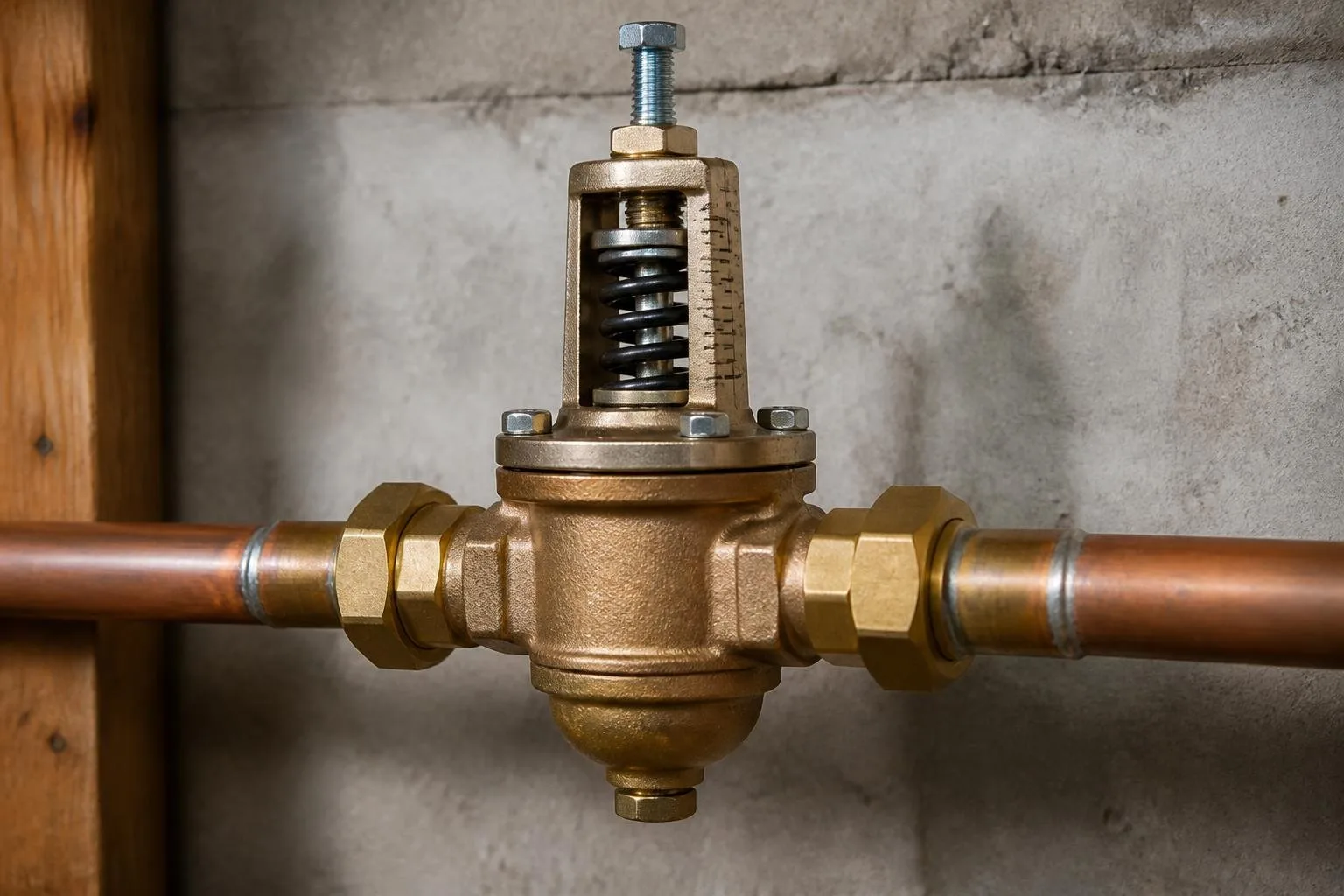

Die Federhaube am Druckminderer D06F trägt den Verstellgriff und die Einstellanzeige. Hier erfahren Sie, welche Druckwerte gelten und wie Sie das passende Ersatzteil anhand von Nennweite und Baureihe zuordnen.
Sicherheit geht vor
Der D06F sitzt in der Trinkwasserinstallation und regelt den Wasserdruck. Ein unpassender Sollwert kann nachgeschaltete Anlagenteile durch zu hohen Druck überlasten. Einstellung und Austausch an der Trinkwasserinstallation übernimmt der Fachbetrieb.
Was leistet die Federhaube am D06F?

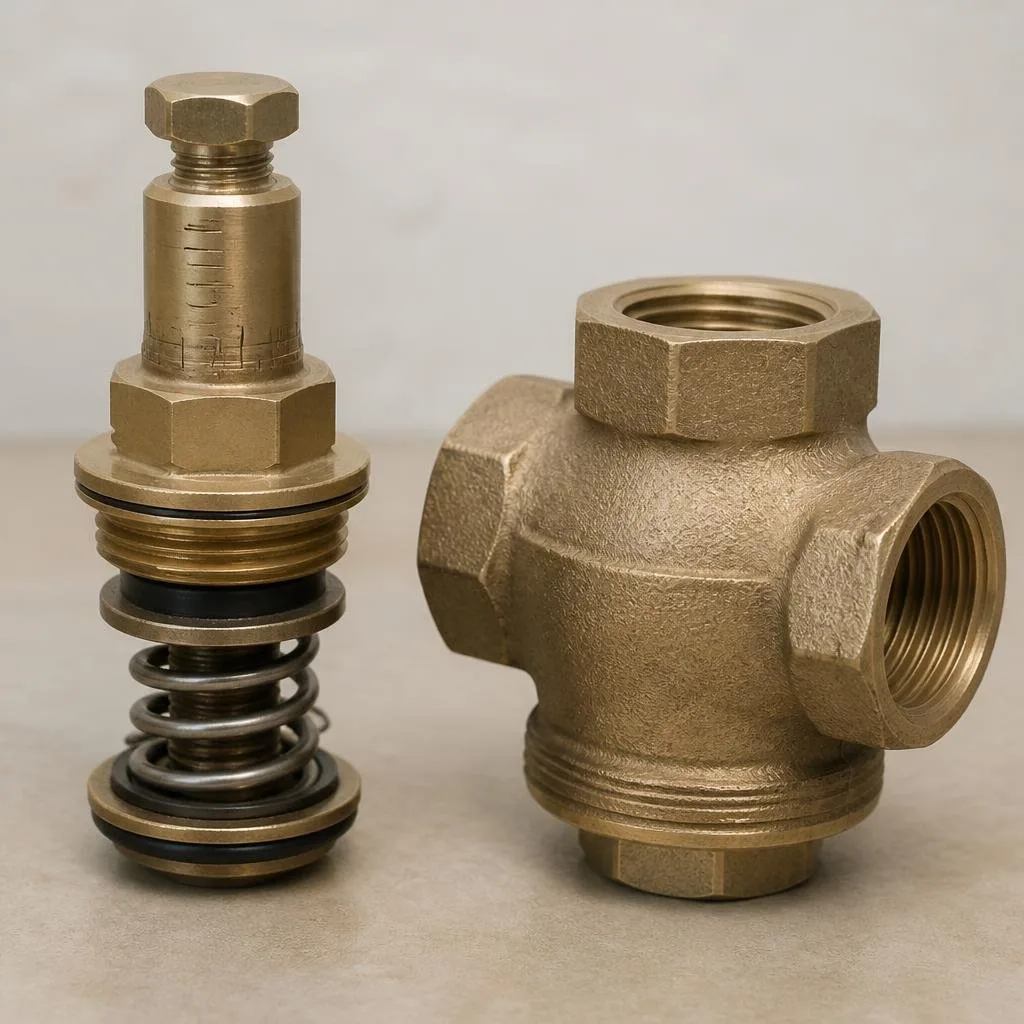

Die Federhaube ist das Bauteil mit Verstellgriff und Einstellanzeige. Laut Produkt-Datenblatt Druckminderer D06F, GE0H-1002GE23, S. 2, lässt sich der Sollwert direkt an der Anzeige ablesen. Das Bauteil gehört zur Regelung des Druckminderers, der den Hinterdruck in der Trinkwasserinstallation begrenzt und konstant hält.
Der D06F arbeitet mit einem Kraftvergleich: Der Membrankraft wirkt die Federkraft entgegen. Sinkt der Hinterdruck, öffnet die größere Federkraft das Ventil, bis wieder ein Gleichgewicht erreicht ist. Laut Datenblatt beeinflussen Druckschwankungen auf der Eingangsseite den Hinterdruck nicht.
Die Federhaube ist nicht mit dem kompletten Ventileinsatz gleichzusetzen. Das Datenblatt führt den Ventileinsatz mit Membrane und Ventilsitz als eigenes, austauschbares Bauteil auf. Bei einem Problem mit dem Druck reicht es deshalb nicht, allein die Federhaube als Ursache anzunehmen.
Wie lässt sich der Druck am D06F einstellen?
Das Datenblatt nennt für den D06F einen Hinterdruckbereich von 1,5 bis 6 bar. Der voreingestellte Ausgangsdruck beträgt 3 bar, das Mindestdruckgefälle liegt bei 1 bar. Diese Werte helfen bei der Einordnung, ersetzen aber keine Prüfung der angeschlossenen Installation.
Die Einstellanzeige zeigt den Sollwert. Wenn Sie eine Änderung benötigen, lassen Sie den passenden Hinterdruck durch den Fachbetrieb bestimmen und einstellen. Der Zielwert muss zur nachgeschalteten Installation passen.
- Hinterdruckbereich: 1,5 bis 6 bar
- Voreingestellter Ausgangsdruck: 3 bar
- Mindestdruckgefälle: 1 bar
Profi-Tipp
Halten Sie für die Zuordnung die Nennweite des D06F und die Baureihe bereit. Notieren Sie außerdem den angezeigten Sollwert und den gewünschten Hinterdruck, damit der Fachbetrieb die Angaben vergleichen kann.
Wann muss die Federhaube gewechselt werden?
Ein beschädigter Verstellgriff oder eine nicht mehr lesbare Einstellanzeige kann einen Wechsel der Federhaube nötig machen. Das Datenblatt führt die Federhaube als Ersatzteil und nennt für D06F-Modelle ab Baureihe 1997 verschiedene Artikelnummern nach Größe.
Schwankt der Druck, ist die Federhaube nicht automatisch die Ursache. Der D06F enthält weitere Regelbauteile, darunter Membrane und Ventilsitz. Bei Druckschwankungen finden Sie eine ergänzende Einordnung im Beitrag Druckminderer: Druckschwankungen und Kartusche.
| Symptom | Mögliche Ursache | Ersatzteil und Zuständigkeit |
|---|---|---|
| Verstellgriff beschädigt oder Einstellanzeige nicht lesbar | Schaden an Federhaube oder Verstellgriff | Federhaube komplett mit Einstellskala; der Fachbetrieb prüft Nennweite und Baureihe. |
| Hinterdruck passt nicht zum angezeigten Sollwert oder schwankt | Das Symptom allein belegt keinen Defekt der Federhaube. Auch Regelbauteile oder die Anzeige müssen geprüft werden. | Kein Ersatzteil allein anhand des Symptoms auswählen. Technische Prüfung des Druckminderers. |
„Für die passende Federhaube zählen Nennweite und Baureihe.“
Welche Federhaube passt zu welchem D06F?
Laut Produkt-Datenblatt Druckminderer D06F, GE0H-1002GE23, S. 6, ist die Federhaube für die Baureihe ab 1997 nach Nennweite zugeordnet. Vergleichen Sie die Größe am Gerät mit der Tabelle, bevor ein Ersatzteil ausgewählt wird.
| D06F-Nennweite | Artikelnummer Federhaube |
|---|---|
| 1/2 bis 3/4 Zoll | 0901515 |
| 1 bis 1 1/4 Zoll | 0901516 |
| 1 1/2 bis 2 Zoll | 0901518 |
Die Federhaube mit Einstellskala für D06F in 1 und 1 1/4 Zoll ab Baujahr 1997 ist das passende Sortimentsteil für diese beiden Größen.
Für D06F in 3/4 Zoll führt das Datenblatt außerdem einen Dichtringsatz für diese Nennweite auf. Ein Dichtungssatz für die 3/4-Zoll-Verschraubung kommt nur bei passender Ausführung infrage; die Zuordnung prüft der Fachbetrieb.
Wenn der Fachbetrieb eine beschädigte Federhaube bei einem D06F in 1 oder 1 1/4 Zoll ab Baujahr 1997 bestätigt, ist die Federhaube mit Einstellskala dieser Größe zugeordnet.
Bei einer SYR-DRUFI-Hauswasserstation gilt eine andere Ersatzteilzuordnung. Den passenden Einsatz für dieses Modell behandelt der Beitrag SYR-DRUFI-Druckminderer-Patrone auswählen.
Welche Druckwerte und Sicherheitsbedingungen gelten?
Der D06F ist laut Produkt-Datenblatt für Trinkwasser vorgesehen und in Anschlussgrößen von 1/2 bis 2 Zoll erhältlich. Der maximale Vordruck hängt von der Filtertasse ab: Mit Klarsicht-Filtertasse sind es 16 bar, mit Messing-Filtertasse 25 bar.
Das Datenblatt nennt außerdem Einbau in horizontaler oder vertikaler Lage, einen gut zugänglichen Einbauort und ein gut beobachtbares Manometer. Für Trinkwasserinstallationen mit hohem Schutzbedarf vor Verschmutzungen empfiehlt es einen Feinfilter vor dem Druckminderer.
Wichtiger Hinweis
Können nachgeschaltete Anlagenteile bei unvollkommenem Abschluss des Druckminderers durch unzulässig hohen Druck überlastet werden, nennt das D06F-Datenblatt ein Sicherheitsventil. Der Ausgangsdruck ist in diesem Fall mindestens 20 Prozent unter dem Ansprechdruck des Sicherheitsventils einzustellen. Die Auslegung der Installation gehört in Fachhände.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Druckminderer einstellen: Wasserdruck im Haus prüfen und anpassen
- Mittel
- 20–60 Min.
- 2 Materialien
Druckminderer tauschen lassen: neues Gerät hinter dem Wasserzähler
- Anspruchsvoll
- 1–2,5 Std.
- 3 Materialien
Häufige Fragen
Kann ich die Federhaube am D06F selbst einstellen?
Die Einstellanzeige zeigt den Sollwert des D06F. Änderungen am Druckminderer gehören wegen der Trinkwasserinstallation und des anliegenden Wasserdrucks in die Hände des Fachbetriebs. Dieser gleicht den benötigten Hinterdruck mit der Anlage ab. Der Einstellbereich des D06F liegt laut Produktdatenblatt bei 1,5 bis 6 bar.
Welche Federhaube passt für einen D06F mit 1 Zoll?
Für den D06F der Baureihe ab 1997 nennt das Produktdatenblatt für 1 und 1 1/4 Zoll die Federhaube mit der Artikelnummer 0901516. Prüfen Sie zusätzlich die Baureihe und die Nennweite am Gerät. Die Sortiment-Federhaube mit Einstellskala ist für D06F in 1 und 1 1/4 Zoll ab Baujahr 1997 beschrieben.
Welchen Ausgangsdruck hat der D06F ab Werk?
Das Produktdatenblatt nennt 3 bar als voreingestellten Ausgangsdruck. Der Hinterdruck kann im Bereich von 1,5 bis 6 bar eingestellt werden. Welcher Wert zur Installation passt, hängt von den nachgeschalteten Anlagenteilen ab. Lassen Sie die Einstellung vom Fachbetrieb prüfen.
Hilft eine neue Federhaube bei schwankendem Wasserdruck?
Nicht zwangsläufig. Die Federhaube trägt Verstellgriff und Einstellanzeige, während die Regelung auch Membrane und Ventilsitz umfasst. Schwankender Druck lässt sich allein daraus nicht der Federhaube zuordnen. Lassen Sie den Druckminderer prüfen, bevor ein Ersatzteil bestimmt wird.
Wann ist beim D06F ein Sicherheitsventil erforderlich?
Wenn nachgeschaltete Anlagenteile bei unvollkommenem Abschluss des Druckminderers durch unzulässig hohen Druck überlastet werden können, nennt das D06F-Datenblatt ein Sicherheitsventil. Der Ausgangsdruck muss dann mindestens 20 Prozent unter dem Ansprechdruck des Sicherheitsventils liegen. Ein Fachbetrieb beurteilt die Installation.
