KFR-Ventil schließt nicht: passendes Oberteil finden
So ordnen Sie DN, Gewinde und Maße zu, bevor das KFR-Oberteil ersetzt wird.
Kurz erklärt: Schließt ein KFR-Ventil nicht dicht, wählen Sie das Ersatzoberteil nicht allein nach DN aus. Vergleichen Sie Anschlussgröße, G-Gewinde, steigende Spindel sowie SW und Bauhöhe. Für DN 20 / 3/4 Zoll nennt Schlösser ein Oberteil mit G3/4, SW 17 und H max. 86 mm. Der Austausch in der Trinkwasser-Installation gehört zum Fachbetrieb.

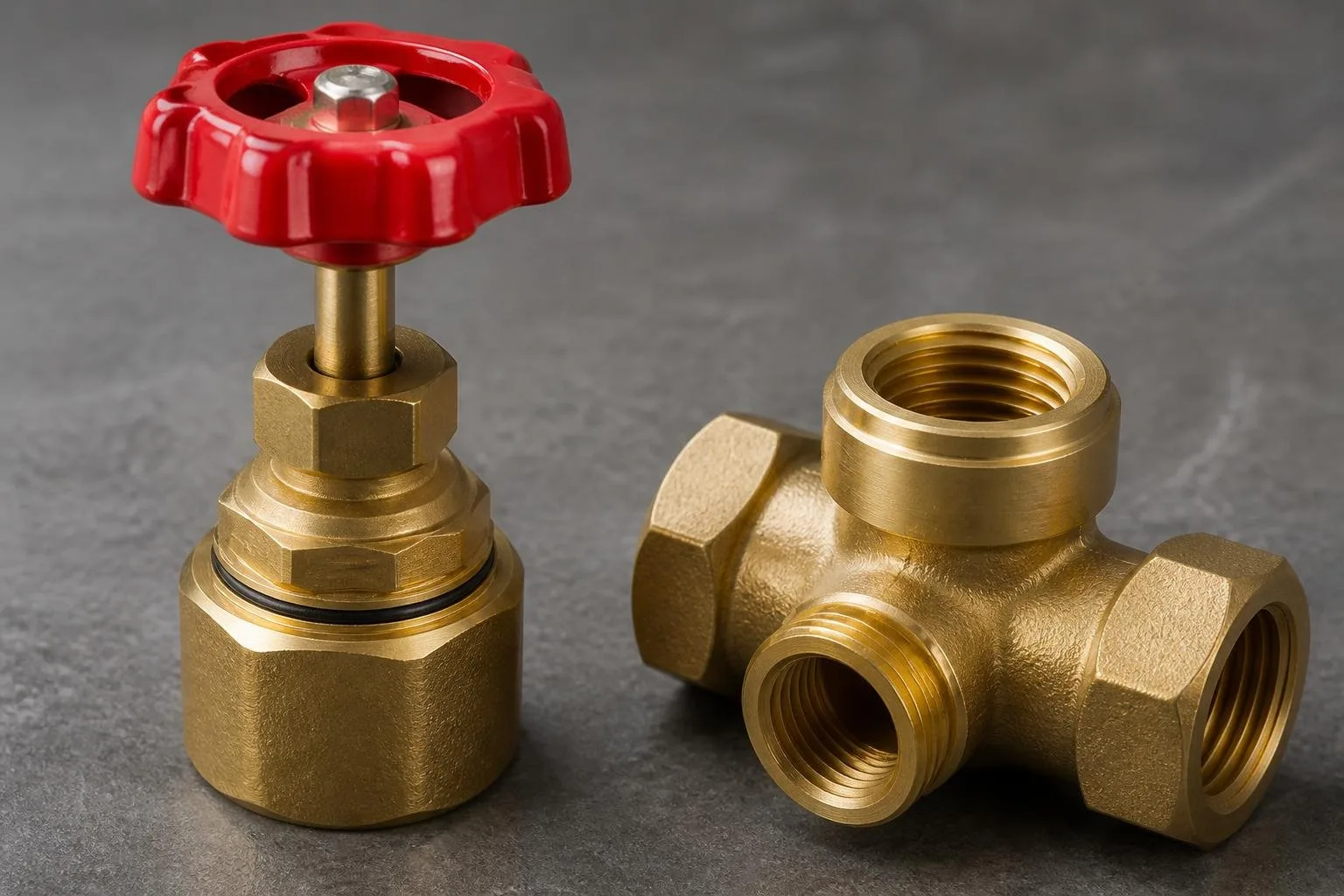

Wenn ein KFR-Ventil nicht schließt, muss zuerst das verbaute Bauteil zum Symptom passen: Oberteil und komplettes Ventil sind unterschiedliche Ersatzteile. Für ein passendes Oberteil zählen DN, Gewinde, Spindelausführung und die angegebenen Maße zusammen.

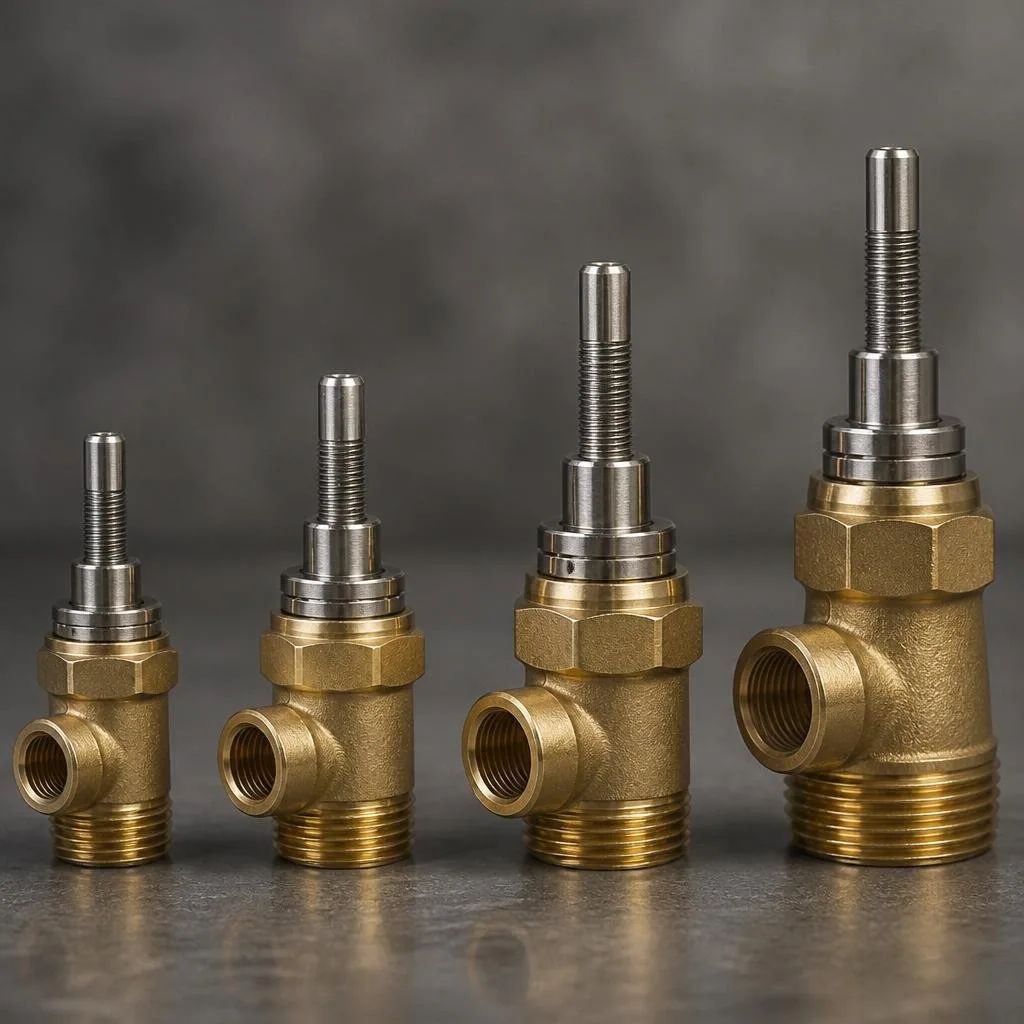

Die Produktbeschreibungen führen KFR-Oberteile mit steigender Spindel in DN 15, DN 20, DN 25 und DN 32 auf. Hier erfahren Sie, welche Angaben die Zuordnung erleichtern.
Sicherheit geht vor
Das KFR-Ventil gehört zur Trinkwasser-Installation. Die aufgeführten Oberteile sind für maximal 10 bar Betriebsdruck und maximal 90 °C Betriebstemperatur angegeben. Beim Öffnen können Druckwasser austreten und heißes Wasser Verbrühungen verursachen. Das übernimmt der Fachbetrieb.
Was bedeutet „KFR-Ventil schließt nicht“?
Die Fehlerbeschreibung sagt zunächst, was Sie beobachten: Trotz Schließstellung fließt Wasser weiter, oder am Oberteil wird Feuchtigkeit sichtbar. Diese Beobachtungen weisen auf unterschiedliche Stellen hin. Für die Auswahl des Ersatzteils ist deshalb wichtig, ob der Durchfluss anhält oder Wasser außen am Oberteil austritt.
Ein KFR-Oberteil ist mehr als ein Handrad. Die beschriebenen Schlösser-Oberteile enthalten eine steigende Spindel, eine Kegeldichtung aus EPDM, eine Oberteildichtung aus EPDM und einen O-Ring aus EPDM. Das Gehäuse des vollständigen KFR-Ventils ist in der Produktbeschreibung aus Messing angegeben.
Diese Bauteile grenzen die mögliche Ersatzteilgruppe ein. Aus der Beschreibung „schließt nicht“ allein lässt sich jedoch nicht ableiten, welches einzelne Bauteil betroffen ist. Halten Sie für die Zuordnung fest, ob Wasser weiter durch das Ventil fließt oder außen am Oberteil austritt.
Welche Ursachen kommen bei einem KFR-Ventil infrage?
Wenn nach dem Schließen weiter Wasser fließt, betrifft die Prüfung die Absperrfunktion. Als Bauteile des Oberteils kommen dabei Spindel und Kegeldichtung in den Blick. Ist Wasser außen am Oberteil sichtbar, sind außerdem Oberteildichtung und O-Ring Bestandteile, die bei der Zuordnung des Ersatzteils berücksichtigt werden.
Die Produktbeschreibungen nennen diese Bestandteile und Werkstoffe, aber keine Diagnose für ein bestimmtes Fehlerbild. Daher sollte die Ursache vor dem Austausch festgestellt werden. Die Prüfung klärt auch, ob das Oberteil oder das komplette KFR-Ventil ersetzt werden muss.
Profi-Tipp
Für die Zuordnung helfen dem Fachbetrieb die Kennzeichnung am Ventil, die DN-Angabe, das Gewinde am Oberteil und die Spindelausführung. Nennen Sie außerdem, ob Wasser weiter durchfließt oder außen austritt. So lässt sich das Fehlerbild von der Ersatzteilgröße trennen.
Welches KFR-Oberteil passt zu DN 20?
Für DN 20 führt das Sortiment ein KFR-Oberteil mit steigender Spindel und Außengewinde G3/4. Die Produktbeschreibung nennt außerdem SW 17, h = 22,5 bis 49,5 mm, H max. = 86 mm, D1 = 31,5 mm und D2 = 23 mm. Es ist als KFR-Oberteil nach DIN 3502 beschrieben.
Die DN-Angabe und das Gewinde bezeichnen unterschiedliche Merkmale. Beim genannten Oberteil stehen DN 20 und G3/4 gemeinsam in der Beschreibung. Prüfen Sie deshalb nicht nur die Bruchzahl am Gewinde, sondern gleichen Sie auch DN und die steigende Spindel ab.
Für DN 15 ist ein KFR-Oberteil mit G1/2, steigender Spindel und SW 17 aufgeführt.
Für DN 20 lautet die Gewindeangabe G3/4. Die Produktmaße sind oben zusammengefasst.
Für DN 25 führt die Produktbeschreibung ein KFR-Oberteil mit G1, steigender Spindel und SW 17.
Für DN 32 ist ein KFR-Oberteil mit G1 1/4, steigender Spindel und SW 20 aufgeführt.
Die vier Oberteile sind für KFR-Ventile beschrieben. Ein Oberteil für Schrägsitz- oder Freistromventile ist eine andere Produktbezeichnung und sollte nicht allein wegen einer ähnlich wirkenden Größe ausgewählt werden.
Welche Maße müssen Sie beim KFR-Oberteil vergleichen?
Vergleichen Sie die DN-Angabe, das Gewinde, die Spindelausführung und die Maßangaben des konkreten Oberteils. Die folgende Übersicht übernimmt die Größen aus den Produktbeschreibungen. H max., D1 und D2 sind dort in Millimetern angegeben.
| DN | Oberteil-Gewinde | Spindel | SW | h | H max. | D1 / D2 |
|---|---|---|---|---|---|---|
| 15 | G1/2 | steigend | 17 | 17,9–38,9 | 72 mm | 25,5 / 17,5 mm |
| 20 | G3/4 | steigend | 17 | 22,5–49,5 mm | 86 mm | 31,5 / 23 mm |
| 25 | G1 | steigend | 17 | 26,5–59 mm | 100 mm | 40 / 28 mm |
| 32 | G1 1/4 | steigend | 20 | 32,5–75,5 mm | 105 mm | 50 / 37 mm |
Die Gewinde der genannten Oberteile sind als G-Gewinde nach ISO 228 Teil 1 angegeben. Die Produktbeschreibungen nennen außerdem Werkstoffe nach TrinkwV und UBA sowie Nickelwerte nach TrinkwV und UBA. Für alle vier Größen sind maximal 10 bar Betriebsdruck und maximal 90 °C Betriebstemperatur aufgeführt.
Wichtiger Hinweis
Unterscheiden Sie das Gewinde des Oberteils von dem Anschlussgewinde des kompletten Ventils. Beim angebotenen KFR-Ventil DN 20 ist der Anschluss als Rp 3/4 Innengewinde angegeben, das Oberteil dagegen mit G3/4. Die gleiche Bruchzahl ersetzt nicht den Abgleich der Gewindebezeichnung und der Einbaustelle.
Gilt der Hinweis zum Heizkörperventil auch für KFR?
Ein Heizkörperventil und ein KFR-Ventil gehören zu unterschiedlichen Anlagen. Die Bedienungsanleitung des FRITZ!DECT 302 beschreibt für einen Heizkörper, der nicht kalt wird, das Symptom, dass das Ventil nicht vollständig schließt. Dieser Hinweis bezieht sich auf den Heizkörperregler und ist keine Anleitung zum Austausch eines KFR-Oberteils in der Trinkwasser-Installation.
„Heizkörper wird nicht kalt. Ventil schließt nicht vollständig.“
Wenn es um den Heizkörper statt um einen KFR-Anschluss geht, ordnen Sie den Fehler dem Heizkörperventil zu. Die dort beschriebene Ventilanpassung betrifft den FRITZ!DECT 302, nicht die Gewinde- und Maßauswahl für ein KFR-Oberteil.
Wer tauscht das KFR-Oberteil aus?
Arbeiten an einer Trinkwasser-Installation übernimmt der Fachbetrieb. Er stellt fest, ob das Oberteil zur vorhandenen Armatur passt und ob statt des Oberteils das vollständige KFR-Ventil betroffen ist. Das ist besonders wichtig, wenn die Produktangaben von Oberteil und Ventilkörper unterschiedliche Gewindebezeichnungen aufführen.
Für die Prüfung sind die Angaben DN, Gewinde, steigende Spindel und die Maße aus der Tabelle relevant. Das Sortiment führt auch vollständige KFR-Ventile mit Entleerung und Prüfschraube. Diese sind als komplette Ventile mit eigenen Anschlussmaßen beschrieben und nicht mit einem einzelnen Oberteil gleichzusetzen.
Die Produktbeschreibung eines vollständigen KFR-Ventils DN 20 nennt zum Beispiel Rp 3/4 Innengewinde am Anschluss, OT = G3/4, L = 75 mm und H = 111 mm. Ein weiteres Modell DN 25 nennt Rp 1 als Anschluss und OT = G1. Diese Werte zeigen, warum die Maßangaben des konkreten Ventils und des Oberteils getrennt abgeglichen werden.
Häufige Fragen
Passt ein KFR-Oberteil G3/4 zu jedem DN-20-Ventil?
Nicht allein aufgrund der Gewindegröße. Das aufgeführte Schlösser-Oberteil ist als DN 20 mit G3/4 und steigender Spindel beschrieben. Gleichen Sie auch die Spindelausführung und die Maßangaben ab. Der Fachbetrieb prüft, ob das vorhandene KFR-Ventil zu diesem Oberteil passt.
Was ist der Unterschied zwischen DN 20 und G3/4?
DN 20 ist die Nennweitenangabe des beschriebenen Oberteils. G3/4 bezeichnet das Oberteil-Gewinde. Die Produktbeschreibung führt beide Angaben gemeinsam auf. Beim kompletten KFR-Ventil kann zusätzlich ein Anschlussgewinde wie Rp 3/4 genannt sein, deshalb müssen Gewindeart und Einbaustelle mitgeprüft werden.
Welche Maße hat ein KFR-Oberteil DN 20?
Für das Schlösser-KFR-Oberteil DN 20 nennt die Produktbeschreibung G3/4, SW 17, h = 22,5 bis 49,5 mm, H max. = 86 mm, D1 = 31,5 mm und D2 = 23 mm. Außerdem sind eine steigende Spindel, EPDM-Dichtungen sowie maximal 10 bar und 90 °C angegeben.
Woran erkenne ich, ob nur das Oberteil ersetzt werden muss?
Das lässt sich aus der Aussage „KFR-Ventil schließt nicht“ allein nicht sicher ableiten. Die Produktbeschreibung nennt im Oberteil eine Spindel, Kegeldichtung, Oberteildichtung und einen O-Ring. Der Fachbetrieb prüft das Fehlerbild und ordnet zu, ob das Oberteil oder das komplette Ventil betroffen ist.
Kann ich das KFR-Oberteil selbst wechseln?
Nein. Das KFR-Ventil sitzt in der Trinkwasser-Installation, und Arbeiten daran gehören zum Fachbetrieb. Beim Öffnen können Wasser unter Druck und heißes Wasser austreten. Lassen Sie Gewinde, DN, Spindelausführung und Maßangaben vor dem Austausch an der vorhandenen Armatur abgleichen.
