Druckminderer Druck schwankt: Kartusche prüfen und wechseln
So unterscheiden Sie Kartuschenverschleiß von Druckanstieg bei der Warmwasserbereitung und finden die passende Ersatzkartusche.
Kurz erklärt: Steigt der Ausgangsdruck bei geschlossenem Wasserverbrauch langsam an, nennt JUDO eine verschlissene Druckmindererkartusche als mögliche Ursache. Ein Druckanstieg während der Warmwasserbereitung kann laut JUDO dagegen mit der Brauchwassererwärmung zusammenhängen. Prüfen Sie Modell, Nennweite und Einstellbereich. Den Austausch der Kartusche in der Trinkwasser-Installation übernimmt ein eingetragenes Installationsunternehmen.
Ein schwankender Wasserdruck kann auf eine verschlissene Druckmindererkartusche hindeuten, aber auch mit der Entnahme oder der Warmwasserbereitung zusammenhängen. Entscheidend ist, ob der Nachdruck bei Nullverbrauch langsam steigt und welches Modell samt Nennweite eingebaut ist.
Sicherheit geht vor
Druckminderer und Hauswasserstation stehen unter Wasserdruck. Beim Öffnen kann Wasser austreten; ein zu hoher Druck kann die nachfolgende Installation belasten. Öffnen oder zerlegen Sie das Gerät nicht. Arbeiten an der Trinkwasser-Installation übernimmt ein beim Wasserversorger eingetragenes Installationsunternehmen nach § 12 AVBWasserV. Das übernimmt der Fachbetrieb. Wenn an einer JUDO JUKO-EC Wasser austritt, nennt die Anleitung das Schließen der Absperrventile und den Kontakt zum Installateur.
Warum schwankt der Druck trotz Druckminderer?
Ein Druckminderer soll den Druck auf der Ausgangsseite regeln. Beim Resideo D06F beeinflussen laut Produkt-Datenblatt schwankende Vordrücke den Hinterdruck nicht. Der Druckabfall im Ventil hängt jedoch von der Durchflussmenge und der Anschlussgröße ab. Ein anderer Messwert bei laufender Entnahme ist deshalb nicht allein ein Beleg für eine defekte Kartusche.
Notieren Sie, ob die Schwankung bei Wasserentnahme, bei geschlossenem Verbrauch oder während der Warmwasserbereitung auftritt. Für die JUDO JUKO-EC nennt die Anleitung einen werkseitigen Nachdruck von 4 bar und einen einstellbaren Bereich von 1,5 bis 6 bar. Beim D06F beträgt der voreingestellte Ausgangsdruck 3 bar; auch dort liegt der Hinterdruckbereich laut Datenblatt bei 1,5 bis 6 bar.
Woran erkennen Sie eine verschlissene Kartusche?
Ein konkreter Hinweis steht in der JUDO-Anleitung: Steigt der Nachdruck bei Nullverbrauch langsam an, kann die Druckmindererkartusche verschlissen sein. Für diesen Fall nennt JUDO den Einbau einer neuen Kartusche. Das ist eine modellbezogene Diagnose für die JUKO-EC und kein Beleg, dass jede Druckschwankung an einem anderen Druckminderer dieselbe Ursache hat.
„Nachdruck steigt bei Nulldurchfluss langsam an. Verschleiß der Druckmindererkartusche.“
JUDO empfiehlt, den eingestellten Ausgangsdruck einmal jährlich am Nachdruckmanometer zu prüfen, sowohl bei Nullverbrauch als auch bei Spitzendurchfluss. Das ist eine Sichtkontrolle am Manometer. Sie müssen dafür weder das Gehäuse öffnen noch eine Verschraubung lösen.
Profi-Tipp
Notieren Sie Modell und Nennweite sowie, wann der Druck steigt: bei Nullverbrauch, während einer Entnahme oder beim Erwärmen des Brauchwassers. Diese Beobachtung hilft, den von JUDO beschriebenen Kartuschenverschleiß von einem Druckanstieg bei der Warmwasserbereitung zu unterscheiden.
Was bedeutet zu hoher Wasserdruck trotz Druckminderer?
Ordnen Sie den Messwert zusammen mit Betriebszustand und Gerät ein. Die folgende Übersicht nennt Ursachen und Bauteile, die in den Herstellerunterlagen beschrieben sind. Sie ersetzt keine Prüfung am konkreten Gerät.
| Symptom | Mögliche Ursache laut Unterlage | Ersatzteil oder nächster Schritt | Wer übernimmt es? |
|---|---|---|---|
| Nachdruck steigt bei Nullverbrauch langsam | JUDO nennt Verschleiß der Druckmindererkartusche. | Für die JUKO-EC ist das Verschleißteilset Druckmindererkartusche, Bestellnummer 2170658, aufgeführt. | Der Fachbetrieb baut die Kartusche ein. |
| Druck steigt bei der Brauchwassererwärmung | JUDO nennt einen unzulässigen Druckanstieg durch Brauchwassererwärmung. | Die Anleitung nennt die Überprüfung des Sicherheitsventils am Warmwasserboiler. | Installateur oder Kundendienst prüfen die Anlage. |
| Druckabfall im D06F bei Durchfluss | Der Druckabfall im Ventil hängt laut D06F-Datenblatt von Durchfluss und Anschlussgröße ab. | Das Datenblatt ordnet dafür kein bestimmtes Ersatzteil zu. | Ein Fachbetrieb beurteilt Messwert und Gerät. |
Wenn der gemessene Nachdruck über dem Sollwert liegt, vergleichen Sie den Wert mit dem Einstellbereich und der Werkseinstellung des konkreten Modells. Ein einzelner hoher Messwert zeigt für sich genommen nicht, ob die Einstellung, eine Kartusche oder ein anderes Bauteil ursächlich ist.

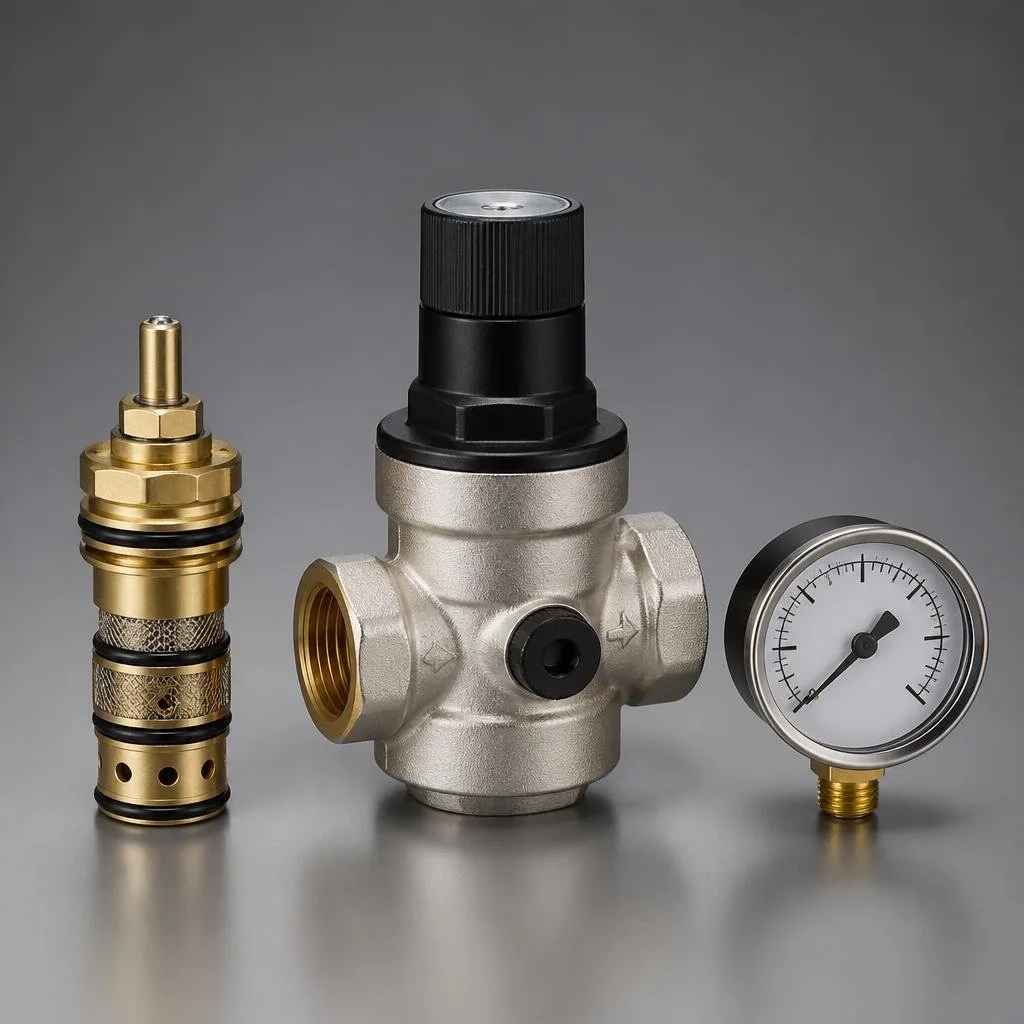

Welche Ersatzkartusche passt zu Ihrem Druckminderer?
Maßgeblich sind Hersteller, genaue Modellbezeichnung, Nennweite und Ausführung. Für die JUDO JUKO-EC führt die Ersatzteilliste das Kartuschen-Verschleißteilset mit der Bestellnummer 2170658 und den Positionen 4 bis 9 auf. Beim Resideo D06F ist der Ventileinsatz einschließlich Membrane und Ventilsitz als komplett austauschbar beschrieben.
Die folgenden Ersatzkartuschen gehören zu SYR-Druckminderern. Sie sind nicht als passend für JUDO- oder D06F-Geräte ausgewiesen. Für die Zuordnung nach Modell hilft der Ratgeber zur passenden SYR Drufi Druckminderer-Patrone.
Wichtiger Hinweis
Wählen Sie die Kartusche nicht allein nach dem gemessenen Druck. Beim SYR 6243 unterscheiden sich die angebotenen Typen nach Nennweite und Einstellbereich: Typ 1 ist für 1,5 bis 5 bar, Typ 2 für 5 bis 8 bar beschrieben. Prüfen Sie vor dem Austausch die genaue Gerätebezeichnung und den vorhandenen Typ.
Für den SYR 312 ist die Kartusche für DN 20 mit einem Ausgangsdruck von 1,5 bis 6 bar und einer Werkseinstellung von 4 bar beschrieben.
Die einteilige SYR Kartusche ist als Austauschteil für den Druckminderer 315 DN 25 ab Baujahr-Ausführung 07/96 beschrieben. Ihr Ausgangsdruck ist von 1,5 bis 6 bar regelbar.
Für den SYR Druckregler 6243 gibt es Typ 1 für DN 15 und DN 20 mit einem Einstellbereich von 1,5 bis 5 bar.
Der SYR 6243 Typ 2 für DN 15 und DN 20 ist für 5 bis 8 bar beschrieben.
Für den SYR 6243 DN 25 ist Typ 1 mit einem Einstellbereich von 1,5 bis 5 bar aufgeführt.
Die Typ-2-Kartusche des SYR 6243 DN 25 ist für 5 bis 8 bar beschrieben.
Die Produktbeschreibungen nennen diese Artikel als Austauschteile für die jeweils bezeichneten SYR-Modelle. Den Ausbau und Einbau der Kartusche übernimmt der Fachbetrieb.
Wer wechselt die Druckmindererkartusche?
Der Austausch greift in die Trinkwasser-Installation ein und gehört in die Hände eines beim Wasserversorger eingetragenen Installationsunternehmens. Das gilt auch dann, wenn die Ersatzkartusche bereits anhand von Modell und Nennweite zugeordnet wurde. Die JUDO-Anleitung nennt bei langsam steigendem Nachdruck den Einbau einer neuen Kartusche, beschreibt in den vorliegenden Betreiberhinweisen aber keine Freigabe für den Kartuschenwechsel durch den Betreiber.
Für den Auftrag sind die Gerätebezeichnung, die Nennweite und der beobachtete Druckverlauf hilfreich. Bei einer JUKO-EC kann der Installateur die passende Bestellnummer 2170658 anhand der Ersatzteilliste prüfen. Steigt der Druck während der Warmwasserbereitung, sollte auch das Sicherheitsventil des Warmwasserboilers berücksichtigt werden.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Druckminderer einstellen: Wasserdruck im Haus prüfen und anpassen
- Mittel
- 20–60 Min.
- 2 Materialien
Druckminderer tauschen lassen: neues Gerät hinter dem Wasserzähler
- Anspruchsvoll
- 1–2,5 Std.
- 3 Materialien
Häufige Fragen
Woran erkenne ich eine verschlissene Druckmindererkartusche?
Bei der JUDO JUKO-EC nennt die Anleitung einen langsam steigenden Nachdruck bei Nullverbrauch als möglichen Hinweis auf Verschleiß der Kartusche. Prüfen Sie den Wert am Nachdruckmanometer und notieren Sie, ob gerade Wasser entnommen oder Brauchwasser erwärmt wird. Der Austausch selbst gehört zum Fachbetrieb.
Warum ist der Wasserdruck trotz Druckminderer zu hoch?
Die Ursache lässt sich nicht aus einem einzelnen Messwert ablesen. Bei der JUDO JUKO-EC nennt die Anleitung eine verschlissene Kartusche als mögliche Ursache, wenn der Nachdruck bei Nullverbrauch langsam steigt. Steigt der Druck während der Brauchwassererwärmung, nennt JUDO außerdem das Sicherheitsventil des Warmwasserboilers als Prüfpunkt.
Kann ich die Druckminderer-Kartusche selbst wechseln?
Nein. Der Kartuschenwechsel ist eine Arbeit an der Trinkwasser-Installation und soll laut den Sicherheitshinweisen durch ein beim Wasserversorger eingetragenes Installationsunternehmen erfolgen. Als Betreiber können Sie den Druck am Nachdruckmanometer kontrollieren und Auffälligkeiten notieren. Öffnen Sie dafür das Gerät nicht.
Welcher Ausgangsdruck ist bei meinem Druckminderer normal?
Das hängt vom Modell und der Einstellung ab. Die JUDO JUKO-EC hat laut Anleitung eine Werkseinstellung von 4 bar und einen einstellbaren Bereich von 1,5 bis 6 bar. Beim Resideo D06F nennt das Datenblatt 3 bar als voreingestellten Ausgangsdruck und ebenfalls 1,5 bis 6 bar als Hinterdruckbereich.
Passt eine SYR Kartusche in einen JUDO oder D06F Druckminderer?
Die aufgeführten SYR-Kartuschen sind für jeweils bezeichnete SYR-Modelle beschrieben. Eine Eignung für JUDO JUKO-EC oder Resideo D06F ist nicht angegeben. Für die JUKO-EC führt JUDO ein eigenes Verschleißteilset mit der Bestellnummer 2170658 auf. Lassen Sie Modell und Nennweite vor dem Austausch zuordnen.
