Abwasserleitung im Boden: Bodenablauf, Rückstau und Hebeanlage
So planen Sie Bodenablauf, Leitungsweg und Rückstauschutz passend zur Lage der Ablaufstelle.
Kurz erklärt: Eine Abwasserleitung im Boden kann im freien Gefälle zum Kanal führen, wenn das Abwasser die Leitung natürlich erreicht. Liegt ein Ablauf unterhalb der Rückstauebene und ist kein freies Gefälle möglich, wird laut Jung Pumpen in der Regel eine Hebeanlage benötigt. Ihre Druckleitung muss über eine Rückstauschleife oberhalb der maßgeblichen Rückstauebene geführt werden.
Eine Abwasserleitung durch den Boden lässt sich nicht allein nach dem Rohrweg planen. Entscheidend ist, ob Abwasser von der Ablaufstelle im freien Gefälle zum Kanal gelangt oder ob die Lage unterhalb der Rückstauebene eine Hebeanlage erfordert.
Sicherheit geht vor
Fehler bei Planung oder Ausführung können dazu führen, dass Abwasser nicht rückstausicher abgeführt wird und in tieferliegende Räume zurückdrückt. Hebeanlagen müssen fachgerecht geplant und eingebaut werden. Das übernimmt der Fachbetrieb.
Wie planen Sie eine Abwasserleitung im Boden?
Erfassen Sie zuerst, welche Ablaufstellen angeschlossen werden sollen und wo sie im Gebäude liegen. Die Fachinformation von Jung Pumpen nennt Toiletten und Bäder im Keller, Waschmaschinenanschlüsse und Bodenabläufe als Beispiele für Ablaufstellen, die unterhalb der Rückstauebene liegen können.
Für die Planung und Bemessung von Abwasserhebeanlagen innerhalb von Gebäuden nennt Jung Pumpen die DIN EN 12056-4 als wichtigste Grundlage. Ergänzend seien die DIN EN 12050 und die nationalen Bestimmungen der DIN 1986-100 zu berücksichtigen.
Aus diesen Vorgaben folgt kein pauschales Rohrmaß für jede Bodendurchführung. Leitungsweg, Ablaufstellen und Kanalanschluss müssen gemeinsam betrachtet werden, damit klar ist, ob das Abwasser im natürlichen Gefälle ablaufen kann oder gepumpt werden muss.
Profi-Tipp
Halten Sie für das Planungsgespräch alle vorgesehenen Ablaufstellen fest, zum Beispiel WC, Waschmaschine und Bodenablauf. So kann geprüft werden, ob einzelne Abläufe unterhalb der maßgeblichen Rückstauebene liegen und welche Entwässerung dafür vorgesehen ist.
Wenn Sie einen bodengleichen Duschbereich planen, beziehen Sie Ablauf und Entwässerungsweg früh ein. Dazu passen die Ratgeber Ebenerdige Dusche nachrüsten und Duschrinne auswählen und einbauen.
„Planen Sie Ablaufpunkt, Rückstauebene und Wartungsfläche gemeinsam.“

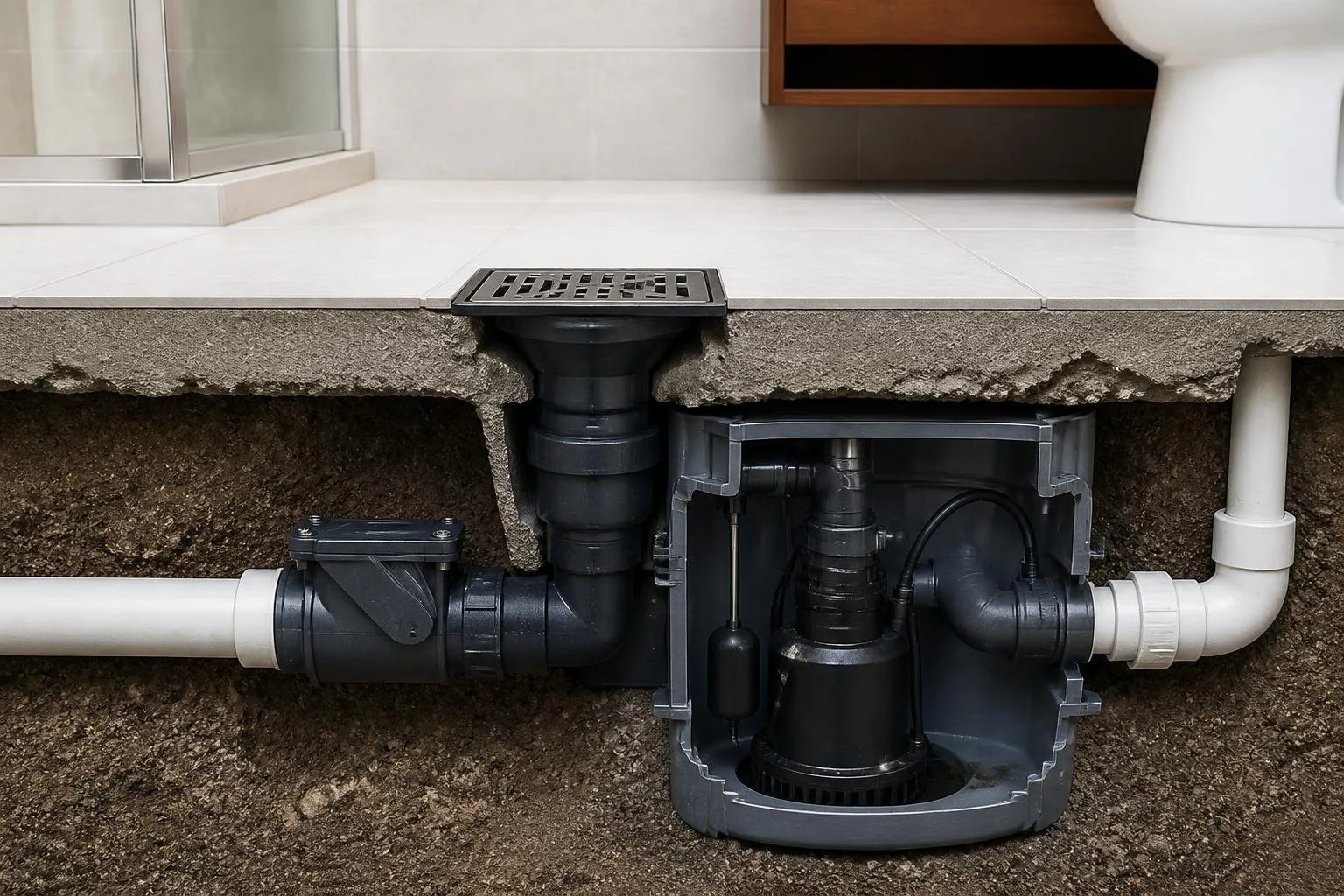

Wann brauchen Sie eine Hebeanlage für Abwasser?
Eine Hebeanlage kommt zum Einsatz, wenn Abwasser nicht im natürlichen Gefälle in den Kanal abfließen kann. Das betrifft insbesondere Ablaufstellen unterhalb der Rückstauebene. Die Anlage sammelt das Abwasser und pumpt es über eine Druckleitung in die höher gelegene Abwasserleitung.
Jung Pumpen nennt außerdem weit entfernte Abwasserleitungen als möglichen Grund für eine Hebeanlage. Sie kann auch längere Förderstrecken überbrücken. Ob das bei Ihrem Vorhaben erforderlich ist, hängt vom geplanten Leitungsweg und den Ablaufstellen ab.
Die Planung muss berücksichtigen, welche Art Abwasser anfällt. Für Fäkalienhebeanlagen nennt Jung Pumpen eine Be- und Entlüftung über Dach. Die benötigte Lösung sollte daher feststehen, bevor Leitungen im Boden geschlossen werden.
| Situation | Planungsfolge |
|---|---|
| Abwasser kann im natürlichen Gefälle zum Kanal ablaufen | Eine Hebeanlage ist nicht allein deshalb erforderlich, weil die Leitung im Boden verläuft. |
| Ablaufstelle liegt unterhalb der Rückstauebene und kann nicht im Gefälle entwässern | Die Entwässerung erfolgt in der Regel über eine Abwasserhebeanlage. |
| Die Druckleitung einer Hebeanlage wird geplant | Sie muss mit einer Rückstauschleife über die maßgebliche Rückstauebene geführt werden. |
| Es handelt sich um eine Fäkalienhebeanlage | Die Be- und Entlüftung wird über Dach geführt. |

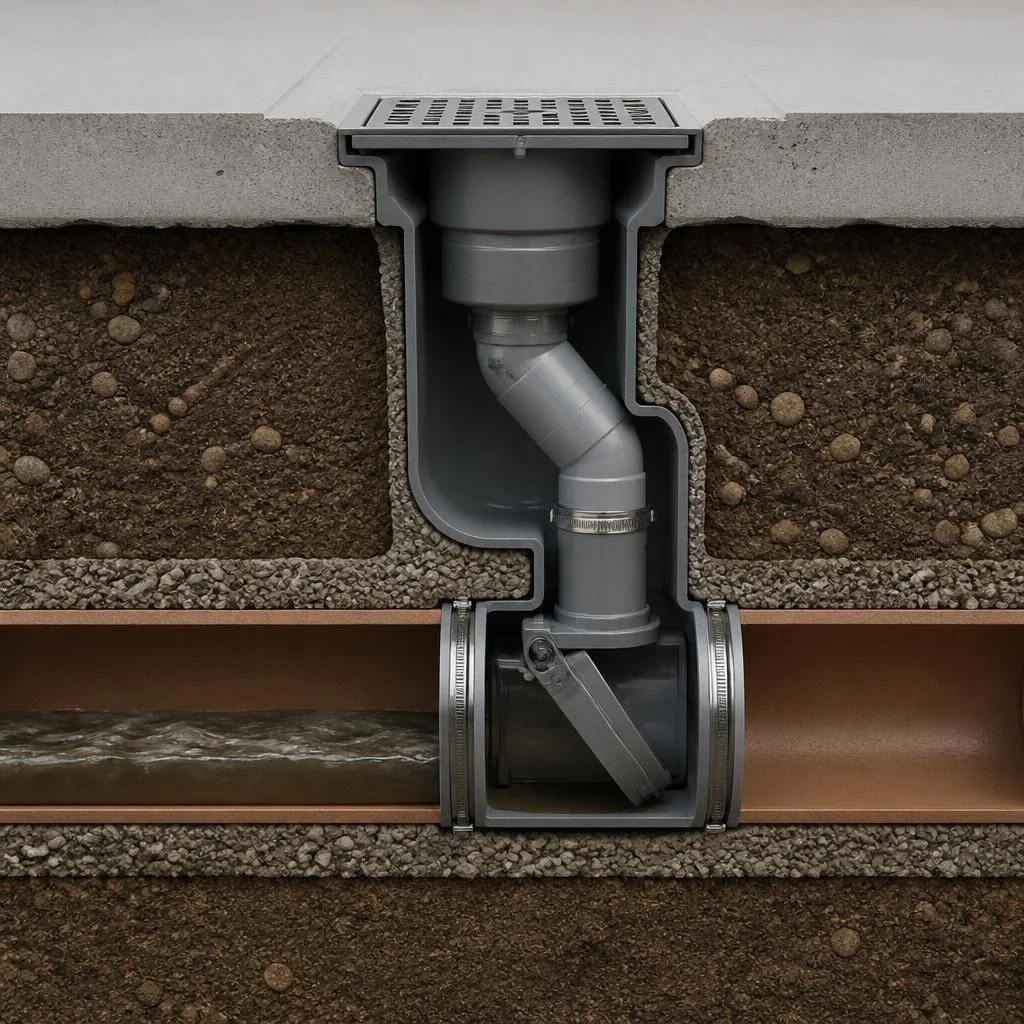

Wie schützen Sie die Druckleitung vor Rückstau?
Die Druckleitung muss laut Jung Pumpen mit einer Rückstauschleife über die maßgebliche Rückstauebene geführt werden. Bei fachgerechter Installation bildet sie eine physikalische Sicherung gegen zurückdrückendes Abwasser.
Eine Anlage unterhalb dieser Ebene soll tieferliegende Räume vor Rückstau schützen. Dafür müssen Druckleitung und Rückstauschleife zur konkreten Einbausituation passen. Die Fachplanung und Ausführung übernimmt der Fachbetrieb.
Wichtiger Hinweis
Die Druckleitung einer Hebeanlage muss über die maßgebliche Rückstauebene geführt werden. Planen Sie die Rückstauschleife nicht als nachträgliche Ergänzung ein, sondern lassen Sie ihre Führung mit der Anlage abstimmen.
Welche Bauteile und Arbeitsflächen braucht die Hebeanlage?
Jung Pumpen nennt Rückschlagklappen und Absperreinrichtungen für den sicheren Betrieb und die fachgerechte Wartung. Neben und über den zu bedienenden Anlagenteilen muss ausreichend Arbeitsraum bleiben.
Planen Sie den Zugang daher mit ein, bevor Sie den Bodenaufbau oder eine Verkleidung fertigstellen. Eine Anlage, deren Bauteile nicht erreichbar sind, erschwert die vorgesehenen Wartungsarbeiten. Abwasserhebeanlagen müssen regelmäßig kontrolliert und durch fachkundige Personen gewartet werden.
Für die Auswahl kommen je nach Aufgabe unterschiedliche Bauteile infrage. Im Sortiment stehen ein Bodenablauf, ein Bodenablauf mit Rückstauverschluss und eine Bodenablaufpumpe zur Verfügung. Welche davon zum geplanten Ablauf passt, muss anhand der örtlichen Entwässerungssituation geklärt werden.
Der Dallmer Bodenablauf PRONTO ist mit 120 x 120 mm und DN 100 bezeichnet. Die Produktbezeichnung beschreibt einen Bodenablauf, aber keine vollständige Lösung für jede Entwässerungssituation.
Der KESSEL Drehfix ist als Bodenablauf mit Rückstauverschluss ausgewiesen. Ob dieser Ablauf für die geplante Stelle geeignet ist, hängt vom Entwässerungskonzept ab.
Die Jung Bodenablaufpumpe Plancofix ist eine weitere Produktoption für einen Bodenablauf. Lassen Sie prüfen, ob sie zur vorgesehenen Ablaufstelle und zur geplanten Entwässerung passt.
Was können Sie selbst tun und was übernimmt der Fachbetrieb?
Die Fachinformation von Jung Pumpen hält fest, dass Abwasserhebeanlagen fachgerecht geplant, eingebaut, betrieben und gewartet werden müssen. Für Planung, Einbau und Arbeiten an der Leitung ist deshalb der Fachbetrieb zuständig. Auch die regelmäßige Wartung erfolgt laut Jung Pumpen durch fachkundige Personen.
Sie können für das Gespräch mit dem Fachbetrieb die geplanten Ablaufstellen und ihre Nutzung zusammenstellen. Notieren Sie etwa, ob ein WC, ein Bad, ein Waschmaschinenanschluss oder ein Bodenablauf entwässert werden soll. Die Lage unterhalb oder oberhalb der Rückstauebene muss in die Planung einfließen.
Im Betrieb können Sie verhindern, dass feste Abfälle die Entwässerung belasten. Das Umweltbundesamt erklärt, dass Küchenrolle, Taschentücher und Feuchttücher nicht in die Toilette gehören, weil sie Leitungen verstopfen oder Verstopfungen begünstigen können. Auch Tampons, Slipeinlagen, Wattestäbchen, Zigarettenkippen, Kondome und Verbände sollen nicht über das WC entsorgt werden.
Farben, Lackreste und Lösungsmittel gehören ebenfalls nicht in die Toilette, weil sie öffentliche Abwasseranlagen angreifen und den biologischen Abbau in Kläranlagen gefährden können. Flüssige Farb- und Lackreste sowie Lösungsmittel müssen laut Umweltbundesamt über Schadstoff-Sammelstellen entsorgt werden.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Bodenablauf im Keller reinigen und Geruchverschluss prüfen
- Leicht
- 20–60 Min.
- 3 Materialien
Kleinhebeanlage für Gäste-WC oder Kellerbad
- Anspruchsvoll
- 3–8 Std.
- 1 Materialien
Häufige Fragen
Wann ist eine Hebeanlage für Abwasser nötig?
Eine Hebeanlage wird in der Regel benötigt, wenn eine Ablaufstelle unterhalb der Rückstauebene liegt und das Abwasser nicht im natürlichen Gefälle in den Kanal gelangen kann. Sie sammelt das Abwasser und pumpt es über eine Druckleitung in die höher gelegene Abwasserleitung. Auch weit entfernte Leitungen können laut Jung Pumpen ein Grund sein.
Wie muss die Druckleitung einer Hebeanlage geführt werden?
Die Druckleitung muss mit einer Rückstauschleife über die maßgebliche Rückstauebene geführt werden. Jung Pumpen beschreibt diese Schleife als physikalische Sicherung gegen zurückdrückendes Abwasser. Die konkrete Führung muss in die Planung der Anlage einbezogen werden, damit die Entwässerung tieferliegender Räume berücksichtigt ist.
Kann ein Bodenablauf im Keller ohne Hebeanlage entwässern?
Das hängt davon ab, ob das Abwasser im natürlichen Gefälle zum Kanal abfließen kann und wo der Ablauf im Verhältnis zur Rückstauebene liegt. Ablaufstellen unterhalb der Rückstauebene werden laut Jung Pumpen in der Regel über eine Abwasserhebeanlage entwässert, wenn kein freies Gefälle möglich ist.
Was darf nicht in Toilette oder Abwasserleitung gelangen?
Das Umweltbundesamt rät davon ab, Küchenrolle, Taschentücher, Feuchttücher, Tampons, Slipeinlagen, Wattestäbchen, Zigarettenkippen, Kondome oder Verbände über die Toilette zu entsorgen. Auch Farben, Lackreste und Lösungsmittel gehören nicht ins WC. Solche Stoffe können Leitungen oder Abwasseranlagen belasten.
Darf ich eine Abwasserleitung selbst durch den Boden verlegen?
Jung Pumpen hält fest, dass Abwasserhebeanlagen fachgerecht geplant und eingebaut werden müssen. Für eine Leitung mit Hebeanlage sollten Sie daher den Fachbetrieb mit Planung und Einbau beauftragen. Sie können die vorgesehenen Ablaufstellen und deren Nutzung für das Planungsgespräch zusammenstellen.
