Ebenerdige Dusche nachrüsten: Einbau planen
So stimmen Sie Duschablauf, Bodengefälle, Abdichtung und Schallschutz aufeinander ab.
Kurz erklärt: Eine ebenerdige Dusche lässt sich nachrüsten, wenn Ablauf, Bodenaufbau, Gefälle und Abdichtung zusammen geplant werden. In privaten Bädern zählt die bodengleiche Dusche am Boden zur Wassereinwirkungsklasse W2-I. Die Abdichtung muss den Ablauf über ein abgestimmtes System fachgerecht einbinden; Planung und Ausführung gehören in den Fachbetrieb.
Eine ebenerdige Dusche nachzurüsten bedeutet, Duschablauf, Bodengefälle und Abdichtung gemeinsam zu planen. Welche Ausführung passt, hängt unter anderem vom vorhandenen Bodenaufbau und der gewählten Ablaufart ab.
Die folgenden Punkte helfen Ihnen, das Gespräch mit dem Fachbetrieb vorzubereiten und wichtige Entscheidungen vor dem Umbau zu klären.
Sicherheit geht vor
Fehler an Ablauf oder Abdichtung können Feuchtigkeit in empfindliche Unterschichten gelangen lassen. Arbeiten an Ablauf, Entwässerung und Verbundabdichtung sowie Änderungen an der Trinkwasser-Installation übernimmt der Fachbetrieb. Bei heißem Duschwasser besteht außerdem Verbrühungsgefahr.
Lässt sich eine ebenerdige Dusche nachrüsten?
Ob sich eine Dusche im Bestand bodengleich ausführen lässt, muss anhand des konkreten Raums geplant werden. Der Fachbetrieb klärt dabei, wo der Ablauf sitzen kann, welcher Bodenaufbau vorgesehen ist und wie das Wasser zum Ablauf geführt wird.
Viega beschreibt für Advantix-Bodenabläufe überwiegend den Einbau in Gefälleestrich. Advantix-Duschrinnen können laut der Anwendungstechnik ebenfalls in Gefälleestrich oder mit einem Duschboard aus EPS-Hartschaum eingebaut werden. Damit stehen unterschiedliche Aufbauvarianten zur Planung bereit.
- Besprechen Sie die Position und Ausrichtung des Duschablaufs.
- Lassen Sie den vorhandenen Bodenaufbau und die Ablaufhöhe in die Planung einbeziehen.
- Klären Sie, wie der Ablauf in die Abdichtung eingebunden wird.
- Beziehen Sie angrenzende schutzbedürftige Räume in die Schallschutzplanung ein.
Wenn im Bad eine Fußbodenheizung vorhanden ist, beziehen Sie deren Aufbau und Anschluss ebenfalls in die Planung ein. Weitere Hinweise finden Sie im Ratgeber Fußbodenheizung verlegen: Aufbau und Anschluss.
Wie wählen Sie Duschablauf und Bodengefälle?

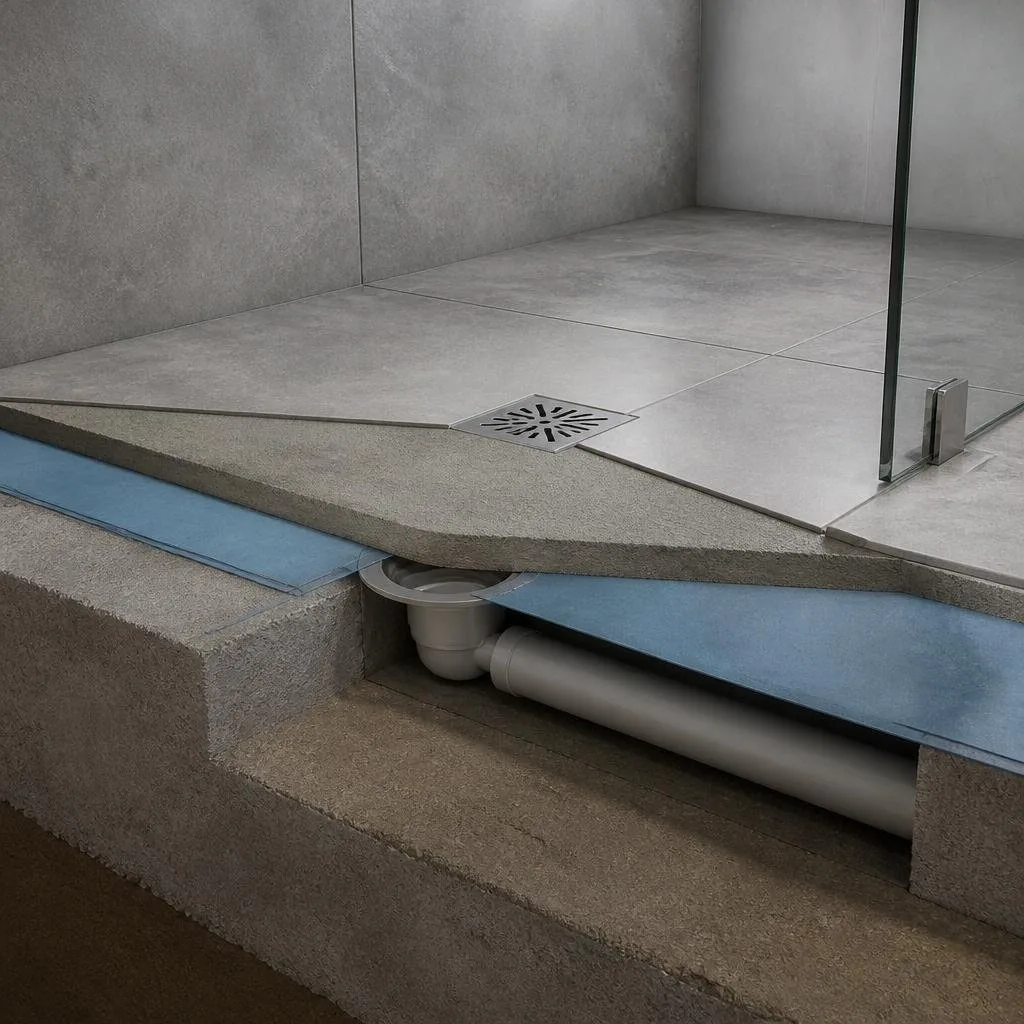

Das Bodengefälle muss zum Ablauf und zum geplanten Bodenaufbau passen. Die Viega-Unterlage beschreibt Gefälleestrich als häufige Einbauart für Bodenabläufe; Duschrinnen können auch mit einem EPS-Duschboard kombiniert werden. Ein konkreter Gefällewert wird hier nicht angesetzt, weil die Ausführung zum gewählten System und zum Bestand passen muss.
Auch Ablaufhöhe und Abgangsrichtung sind Punkte für die Planung. Im Sortiment gibt es beispielsweise einen Sanit Eisenberg Duschablauf 823/90W mit einer Höhe von 80 mm sowie einen 823/90S mit senkrechtem Abgang.
Diese Bauteile können bei der Auswahl eine Rolle spielen, sind aber keine pauschale Empfehlung für jeden Bodenaufbau.
Der Duschablauf 823/90W ist mit einer Höhe von 80 mm bezeichnet. Lassen Sie prüfen, ob diese Bauhöhe zum vorgesehenen Bodenaufbau passt.
Der Duschablauf 823/90S hat laut Produktbezeichnung einen senkrechten Abgang und ein Fertigset. Die Lage des Anschlusses muss zur Planung vor Ort passen.
Für den Duschablauf 823/90 ist außerdem ein Geruchverschluss-Einsatz erhältlich.
Ein Haarsieb für den Duschablauf 823/90 ist ein weiteres passendes Bauteil. Die konkrete Zusammenstellung klärt der Fachbetrieb anhand des Ablaufs.
Welche Abdichtung braucht eine bodengleiche Dusche?
Für bodengleiche Duschen in Innenräumen ist laut Dallmer die DIN 18534 maßgeblich. Die Seite nennt für private Bäder die Bodenfläche einer bodengleichen, gefliesten Dusche als Wassereinwirkungsklasse W2-I. Flächen mit Bodenablauf werden mindestens W1-I zugeordnet; für den Bodenbereich einer bodengleichen Dusche gilt in der Regel W2-I.
Einordnung nach DIN 18534: W2-I steht für eine hohe Wassereinwirkung. Für diese Klasse nennt Dallmer eine Abdichtung nach Norm. Die Wassereinwirkungsklasse beeinflusst damit die Anforderungen an den Bodenaufbau und die Abdichtung.
Entscheidend ist die fachgerechte Verbindung zwischen Ablauf und Verbundabdichtung. Dallmer nennt als Bestandteile eines abgestimmten Abdichtungssystems unter anderem Grundierung, Abdichtungsstoff, Dichtbänder und Dichtmanschetten für Durchdringungen und Abläufe. Die Systemkomponenten müssen zusammenpassen und nach den jeweiligen Herstellerangaben verarbeitet werden.
Bei der Verbindung zwischen Ablauf-Flansch und Dichtmanschette nennt Dallmer drei Arten: eine bauseitige Klebeverbindung, eine werkseitige Verbindung und eine bauseitige Klemmverbindung. Auch Flanschart und Flanschbreite müssen bei der Planung berücksichtigt werden.
Wichtiger Hinweis
Wählen Sie Flansch, Dichtmanschette und Abdichtungsstoffe nicht unabhängig voneinander aus. Laut Dallmer müssen die Komponenten als systemgeprüfte, aufeinander abgestimmte Einheit verarbeitet werden; maßgeblich sind die jeweiligen Herstellerangaben.
Die Armatur lässt sich ebenfalls in die Raumplanung einbeziehen. Informationen zur Wahl zwischen Aufputz- und Unterputzarmatur finden Sie im Ratgeber Brausearmatur Aufputz oder Unterputz auswählen.
Was sollten Sie beim Schallschutz beachten?
Viega ordnet Bodenabläufe und Duschrinnen den haustechnischen Anlagen zu, die schalltechnische Anforderungen für schutzbedürftige Räume betreffen. Die Unterlage zählt dazu Wohn- und Schlafräume; nach ihrer Erläuterung können auch Aufenthaltsräume in Wohnungen einschließlich des Bads schutzbedürftig sein.
Die Tabelle auf Seite 4 nennt konkrete Werte für Advantix-Ausführungen bei einer 190 mm starken Stahlbetondecke. Sie unterscheiden sich je nach Ablauf und Einbausituation:
| Ausführung laut Viega | Prüfbericht | Angegebene Trittschallminderung | Erwarteter Pegel |
|---|---|---|---|
| Advantix Vario-Duschrinne | P-BA 164/2011 | 32 dB | 40 dB |
| Advantix Vario-Wandablauf vor Massivwand | P-BA 2/2016 | 29 dB | 43 dB |
| Advantix Basic-Duschrinne | P-BA 42/2009 | 32 dB | 40 dB |
Diese Werte beziehen sich auf die genannten Konfigurationen und die dort beschriebene Decke. Viega erläutert außerdem ein Rechenbeispiel für eine 150 mm starke Decke ohne Aufbauten: Von 76 dB werden 32 dB Minderung durch den Bodenaufbau einschließlich Duschrinne abgezogen; daraus ergibt sich ein Gesamttrittschallpegel von 44 dB.
Profi-Tipp
Notieren Sie für das Planungsgespräch Ablaufposition, gewünschte Duschrinne oder Ablaufart und den vorhandenen Bodenaufbau. So kann der Fachbetrieb Gefälle, Ablaufhöhe, Abdichtung und Schallschutz gemeinsam betrachten.
Was klären Sie vor dem Einbau mit dem Fachbetrieb?
Sie können Ihre Wünsche zur Größe und Position der Dusche festhalten und Fragen zum Ablauf sammeln. Einbau, Anschluss und Abdichtung übernimmt der Fachbetrieb; die genannten Herstellerunterlagen geben keine Freigabe für entsprechende Arbeiten durch Betreiber.
- Welche Ablaufart ist für den geplanten Bodenaufbau vorgesehen?
- Passt die Ablaufhöhe zur verfügbaren Aufbauhöhe?
- Wie wird das Bodengefälle zum Ablauf geführt?
- Welche Wassereinwirkungsklasse gilt für die Duschfläche?
- Welche Flanschverbindung und welche abgestimmten Abdichtungskomponenten werden verwendet?
- Welche Schallschutzlösung passt zur Decke und zur Einbausituation?
„Ablauf, Gefälle und Abdichtung gehören in eine gemeinsame Planung.“
Die Dallmer-Information zur Abdichtung von Innenräumen erläutert Wassereinwirkungsklassen, Flanscharten und Systemkomponenten. Ergänzende Angaben zu Aufbauvarianten und Schallschutz enthält die Viega-Unterlage Anwendungstechnik Schallschutz für Advantix.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Häufige Fragen
Kann man eine ebenerdige Dusche nachträglich einbauen?
Ob der Umbau möglich ist, muss anhand des vorhandenen Bodenaufbaus und der Ablaufposition geplant werden. Viega beschreibt Bodenabläufe im Gefälleestrich und Duschrinnen zusätzlich mit EPS-Duschboards. Ablaufhöhe, Gefälle und Einbindung in die Abdichtung sollten deshalb gemeinsam mit dem Fachbetrieb geklärt werden.
Wie viel Gefälle braucht eine ebenerdige Dusche?
Das Gefälle muss zum gewählten Ablauf und Bodenaufbau passen. Viega beschreibt Advantix-Bodenabläufe überwiegend im Gefälleestrich; Duschrinnen können auch mit einem EPS-Duschboard eingebaut werden. Lassen Sie den konkreten Verlauf für den vorgesehenen Aufbau vom Fachbetrieb festlegen.
Welche Abdichtung braucht eine bodengleiche Dusche?
Dallmer ordnet den Boden einer bodengleichen Dusche im privaten Bad in der Regel der Wassereinwirkungsklasse W2-I zu. Dafür nennt die Seite eine Abdichtung nach DIN 18534. Ablauf-Flansch, Dichtmanschette und weitere Komponenten müssen als abgestimmtes System zusammenpassen und nach Herstellerangaben verarbeitet werden.
Kann ich den Duschablauf selbst einbauen?
Die Planung und Ausführung von Ablaufanschluss und Verbundabdichtung übernimmt der Fachbetrieb. Dabei müssen Ablauf, Flanschverbindung, Dichtmanschette und Abdichtungssystem zusammenpassen. Als Vorbereitung können Sie Ihre gewünschte Ablaufposition und Duschform festhalten und diese Punkte im Planungsgespräch klären.
Wie lässt sich der Schallschutz einer bodengleichen Dusche planen?
Berücksichtigen Sie Ablaufart, Einbausituation und die angrenzenden schutzbedürftigen Räume. Viega nennt für bestimmte Advantix-Konfigurationen auf einer 190 mm starken Stahlbetondecke Trittschallminderungen von 29 bis 32 dB. Diese Werte beziehen sich auf die in der Unterlage aufgeführten Ausführungen.
