Keramik-Oberteil 90° oder 180°: passend auswählen
Drehwinkel, Schließrichtung und Anschluss müssen zur Armatur passen.
Kurz erklärt: Ob ein Keramik-Oberteil mit 90° oder 180° passt, erkennen Sie nicht am Drehwinkel allein. Stimmen Sie auch Gewindegröße, Nennweite, Schließrichtung, Bauform und Armaturenmodell ab. Im Sortiment stehen etwa 90°-Varianten rechts- und linksschließend sowie 180°-Modelle mit unterschiedlichen Anschlussangaben. Ein Fachbetrieb kann das vorhandene Oberteil und die Armatur abgleichen und die passende Ausführung bestimmen.
Ein Keramik-Oberteil mit 90° oder 180° unterscheidet sich im Drehweg. Für einen passenden Ersatz müssen Sie aber auch Anschluss, Schließrichtung und Armaturenmodell vergleichen.
Sicherheit geht vor
Beim Öffnen einer Armatur kann druckbeaufschlagtes Wasser austreten; heißes Wasser kann Verbrühungen verursachen. Arbeiten am Keramik-Oberteil gehören zur Trinkwasser-Installation und übernimmt der Fachbetrieb. GROHE weist bei der Wartung darauf hin, Kalt- und Warmwasserzufuhr abzusperren.
Welcher Drehwinkel passt zu Ihrer Armatur?
Der Drehwinkel beschreibt, wie weit sich das Oberteil zum Öffnen oder Schließen drehen lässt. 90° entsprechen einer Vierteldrehung, 180° einer halben Drehung. Daraus allein folgt jedoch nicht, dass ein Oberteil in eine bestimmte Armatur passt.
Die Produktbeispiele zeigen, worauf es zusätzlich ankommt: Es gibt 90°-Ausführungen mit unterschiedlicher Schließrichtung, 180°-Oberteile mit und ohne angegebene Schließrichtung sowie Anschlüsse in 1/2 Zoll und 3/4 Zoll. Auch Nennweite und Bauform können variieren.
Die GROHE-Wartungsbroschüre führt Keramik-Oberteile passend zu bestimmten Armaturen auf. Für eine t-Wannenbatterie DN 15 nennt sie beispielsweise ein Keramik-Oberteil 1/2 Zoll mit der Bestellnummer 45346. Diese Zuordnung gilt für das beschriebene Modell und ist keine allgemeine Freigabe für andere Armaturen.

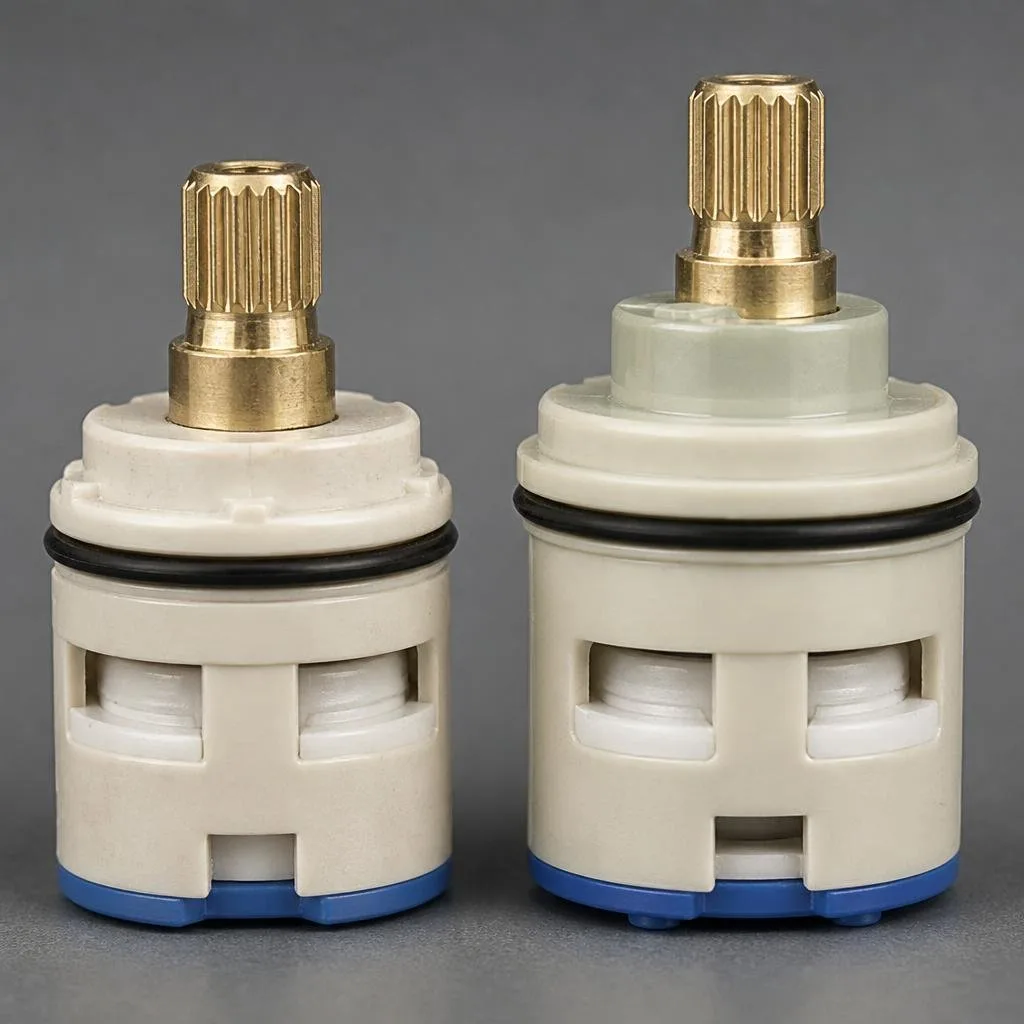

Was bedeuten 90° und 180° beim Keramik-Oberteil?
Bei einem 90°-Oberteil ist der Drehweg eine Vierteldrehung, bei einem 180°-Oberteil eine halbe Drehung. Der Winkel sagt für sich genommen nichts über Gewinde, Nennweite oder die Richtung aus, in der das Oberteil schließt.
Diese Unterscheidung ist bei Ersatzteilen wichtig: KLUDI führt ein 90°-Oberteil rechtsschließend und ein weiteres 90°-Oberteil linksschließend. Beim KLUDI-Oberteil mit 180° ist in der Produktbeschreibung keine Schließrichtung genannt. Beim GROHE 45978 stehen dagegen 180° Drehwinkel und ein Anschlag rechts in der Beschreibung.
„Kalt- und Warmwasserzufuhr absperren!“
Die GROHE-Broschüre nennt für das dort beschriebene Keramik-Oberteil einen Maulschlüssel mit 17 mm. Sie gibt außerdem eine Reihenfolge für Demontage und Montage vor. Diese Angaben beziehen sich auf die jeweils beschriebene Armatur; lassen Sie Arbeiten am Oberteil vom Fachbetrieb ausführen.
Welche Angaben müssen beim Oberteil übereinstimmen?
Vergleichen Sie mehrere Merkmale, bevor ein Ersatzteil ausgewählt wird:
- Drehwinkel: 90° oder 180°, sofern diese Angabe für das vorhandene Oberteil oder die Armatur feststeht.
- Gewinde und Nennweite: In den Produktbeschreibungen kommen 1/2 Zoll mit DN 15 sowie 3/4 Zoll mit DN 20 vor.
- Schließrichtung und Anschlag: Achten Sie auf die Angaben rechtsschließend, linksschließend oder Anschlag rechts. Diese Begriffe sind nicht bei jedem Produkt ausgewiesen.
- Armaturenmodell und Bauform: Gleichen Sie Hersteller, Serie und vorhandene Teilebezeichnung ab. Produktangaben wie Schnappeinsatz oder Carbodur können bei der Zuordnung helfen.
Wichtiger Hinweis
Ein gleicher Drehwinkel bedeutet nicht automatisch, dass Gewinde, Schließrichtung und Bauform ebenfalls passen. Vergleichen Sie deshalb nicht nur „90°“ oder „180°“, sondern alle Angaben, die für die bestehende Armatur genannt sind.
Wenn es um eine GROHE-Armatur geht, kann die Modellbezeichnung die Ersatzteilzuordnung erleichtern. Weitere Hinweise dazu finden Sie im Ratgeber GROHE Ersatzteil über Modell und Nummer finden. Bei einem KFR-Ventil statt einer Bad- oder Küchenarmatur hilft der eigene Ratgeber KFR-Ventil schließt nicht: passendes Oberteil finden.
Welche 90°- und 180°-Oberteile unterscheiden sich?
Die Tabelle vergleicht fünf Oberteile anhand der angegebenen Produktmerkmale. „k. A.“ bedeutet, dass die jeweilige Angabe in der Produktbeschreibung nicht genannt ist.
| Oberteil | Drehwinkel | Anschluss und Nennweite | Weitere Angabe | Passt als Auswahl, wenn … |
|---|---|---|---|---|
| KLUDI 1/2 Zoll, rechtsschließend | 90° | 1/2 Zoll, DN 15 | Einbaulänge ca. 53 mm | 90°, 1/2 Zoll und Rechtsschluss zum vorhandenen Modell passen. |
| KLUDI 1/2 Zoll | 180° | 1/2 Zoll, DN k. A. | Schließrichtung k. A. | 180° und 1/2 Zoll benötigt werden; Schließrichtung und Modell müssen separat abgeglichen werden. |
| KLUDI 1/2 Zoll, linksschließend | 90° | 1/2 Zoll, DN k. A. | Linksschließend | 90°, 1/2 Zoll und Linksschluss zum vorhandenen Modell passen. |
| GROHE 45978 Carbodur | 180° | 1/2 Zoll, DN 15 | Keramische Dichtscheiben, Schnappeinsatz, Anschlag rechts | die genannten GROHE-Merkmale zum vorhandenen Oberteil passen. |
| HANSA G3/4 | 180° | 3/4 Zoll, DN 20 | Schlüsselweite 17 mm | ein 3/4-Zoll-Oberteil mit DN 20 benötigt wird und die Armatur zu den angegebenen HANSA-Modellen gehört. |
Für ein 90°-Oberteil mit Rechtsschluss und 1/2-Zoll-Gewinde zeigt KLUDI eine Ausführung mit DN 15 und ca. 53 mm Einbaulänge.
Das KLUDI-Oberteil mit 180° hat ebenfalls 1/2 Zoll. Prüfen Sie bei dieser Auswahl besonders die Schließrichtung und die Zuordnung zur Armatur.
Für eine 90°-Ausführung mit Linksschluss nennt KLUDI ein eigenes Oberteil. Der Drehwinkel allein unterscheidet diese Variante nicht ausreichend von der rechtsschließenden Ausführung.
Das GROHE 45978 ist mit 180° Drehwinkel, keramischen Dichtscheiben, Schnappeinsatz und rechtem Anschlag beschrieben.
Das HANSA-Oberteil unterscheidet sich durch 3/4 Zoll und DN 20 von den aufgeführten 1/2-Zoll-Modellen. Die Produktbeschreibung nennt außerdem passende HANSA-Artikelnummern.
Wie bestimmen Sie das passende Armaturen-Oberteil?
Beginnen Sie mit der Bezeichnung der Armatur und vergleichen Sie sie mit den Hersteller- oder Produktangaben. Halten Sie Drehwinkel, Gewinde, Nennweite und Schließrichtung zusammen fest. Stimmen diese Angaben nicht überein oder ist ein Merkmal unbekannt, sollte das vorhandene Oberteil fachgerecht zugeordnet werden.
Die Wartungsanleitung von GROHE zeigt, warum die konkrete Armatur wichtig ist: Sie nennt für verschiedene Modelle eigene Bauteile und eine vorgegebene Reihenfolge bei der Demontage. Bei Wartungsarbeiten sollen die Teile geprüft, gereinigt und gegebenenfalls ausgetauscht werden. Das ist keine allgemeine Anleitung zum eigenständigen Wechsel eines Oberteils.
Profi-Tipp
Notieren Sie für die Zuordnung die Armaturenbezeichnung sowie alle Angaben des vorhandenen Oberteils: Drehwinkel, Gewinde, Nennweite und Schließrichtung. So kann der Fachbetrieb die Merkmale mit der passenden Herstellerbeschreibung abgleichen.
Wenn Sie nur den Drehwinkel kennen, ist die Auswahl noch nicht eindeutig. Ein 90°-Oberteil kann rechts- oder linksschließend sein; ein 180°-Oberteil kann einen bestimmten Anschlag haben. Entscheidend ist die Übereinstimmung mit der vorhandenen Armatur.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Werkzeug-Grundausstattung für Sanitärarbeiten
- Leicht
- 15–30 Min.
- 5 Materialien
Häufige Fragen
Kann ich ein 90°-Oberteil durch ein 180°-Oberteil ersetzen?
Der Drehwinkel allein reicht für eine Austauschentscheidung nicht aus. Die aufgeführten Produkte unterscheiden sich zusätzlich nach Gewindegröße, Nennweite und Schließrichtung; beim GROHE 45978 ist außerdem ein rechter Anschlag genannt. Lassen Sie die übrigen Anschluss- und Armaturenmerkmale mit dem vorhandenen Oberteil abgleichen.
Was bedeutet rechtsschließend bei einem Keramik-Oberteil?
Rechtsschließend ist eine Ausführungsangabe, die mit dem eingebauten Oberteil übereinstimmen muss. KLUDI führt eine 90°-Variante rechtsschließend und eine weitere 90°-Variante linksschließend. Beim KLUDI-Oberteil mit 180° nennt die Produktbeschreibung keine Schließrichtung. Leiten Sie diese daher nicht allein aus dem Drehwinkel ab.
Wie finde ich heraus, ob mein Oberteil 90° oder 180° hat?
Vergleichen Sie die Armaturenbezeichnung und die Angaben zum vorhandenen Oberteil mit den Herstellerinformationen. Die GROHE-Broschüre ordnet Keramik-Oberteile konkreten Armaturentypen zu, etwa bei der t-Wannenbatterie DN 15. Ist keine eindeutige Zuordnung möglich, übernimmt der Fachbetrieb die Prüfung am Bauteil.
Brauche ich ein Oberteil mit 1/2 Zoll oder 3/4 Zoll?
Das hängt vom Anschluss und der Armatur ab. Die Produktbeispiele umfassen 1/2-Zoll-Oberteile sowie ein HANSA-Oberteil mit 3/4 Zoll und DN 20. Vergleichen Sie die Anschlussangabe und Nennweite mit dem vorhandenen Bauteil. Der Drehwinkel ersetzt diese Prüfung nicht.
Darf ich das Keramik-Oberteil selbst wechseln?
Arbeiten am Keramik-Oberteil öffnen die Trinkwasser-Installation. Das übernimmt der Fachbetrieb. GROHE verlangt für die beschriebenen Wartungsarbeiten, Kalt- und Warmwasserzufuhr abzusperren, und nennt eine vorgegebene Reihenfolge für Demontage und Montage. Diese Herstellervorgaben gelten für die jeweils beschriebene Armatur.
