Duschablauf Ersatzteile: Platte, Einsatz, Tauchrohr

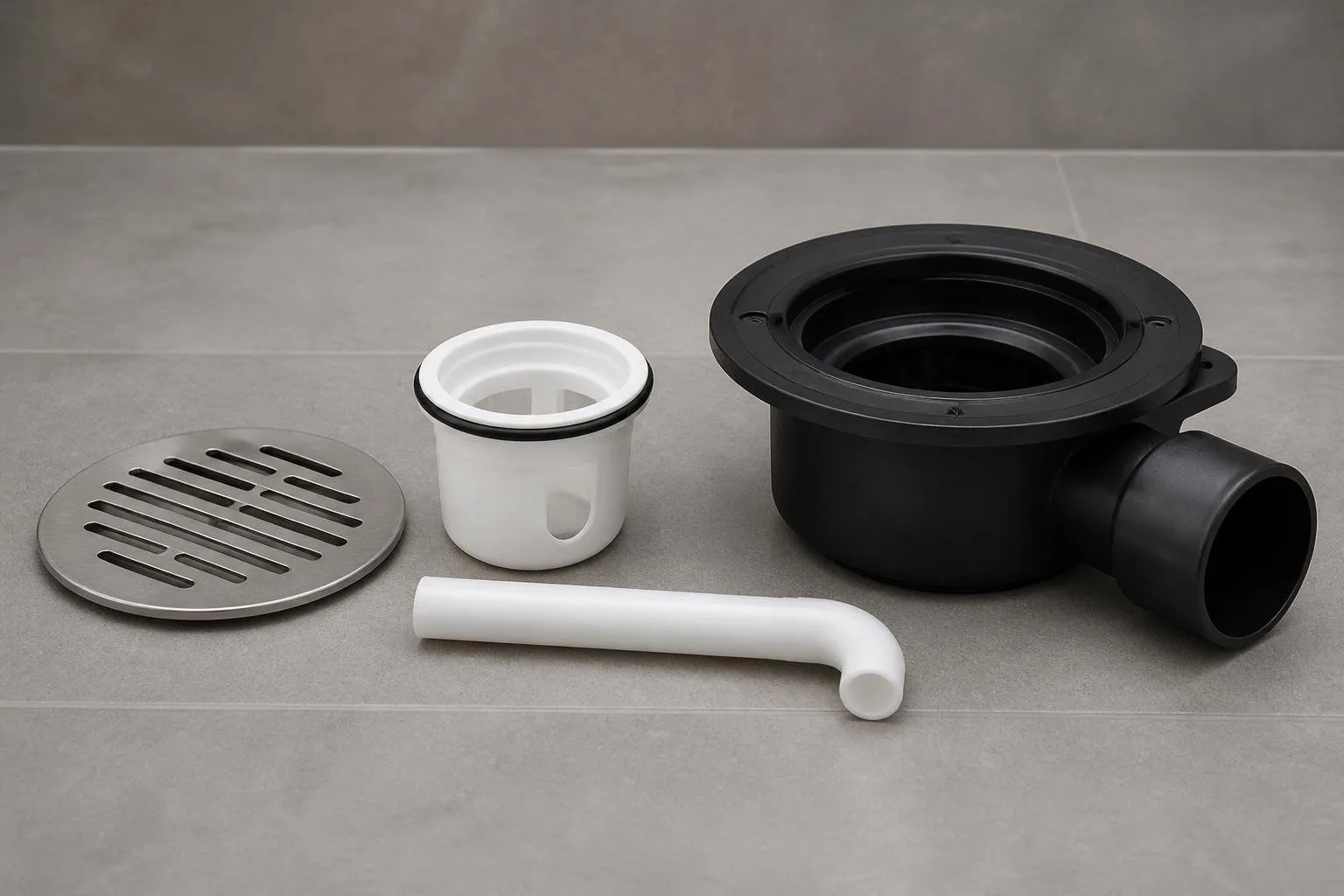

So ordnen Sie Abdeckplatte, Geruchverschlusseinsatz und Tauchrohr der passenden Ablaufgarnitur zu.
Kurz erklärt: Das passende Ersatzteil bestimmen Sie über die vorhandene Ablaufgarnitur und deren Baureihe. Für eine Abdeckplatte zählt die konkrete Modellbezeichnung, für einen Geruchverschlusseinsatz zusätzlich die Ausführung, für ein Tauchrohr Hersteller, System, Durchmesser und Höhe. Ähnliche Maße allein belegen keine Kompatibilität. Den Austausch am installierten Ablauf übernimmt der Fachbetrieb.
Ein Ersatzteil für den Duschablauf muss zur vorhandenen Ablaufgarnitur oder Duschrinne passen. Für Abdeckplatte, Geruchverschlusseinsatz und Tauchrohr sind unterschiedliche Merkmale wichtig, etwa Baureihe, Ablaufart und Maße.
Sicherheit geht vor
Ein undichter Ablauf kann Wasser in den Bodenaufbau leiten; Eingriffe an der Abdichtung können die Duschfläche undicht machen. Ausbau und Einbau am installierten Ablauf übernimmt der Fachbetrieb.
Welches Ersatzteil am Duschablauf brauchen Sie?
Unterscheiden Sie zuerst einen Duschwannenablauf von einer Duschrinne. Bei einer Duschwanne ist der Ablauf auf deren Ablaufloch und Ablaufgarnitur abgestimmt. Eine Duschrinne hat einen eigenen Rinnenkörper mit zugehörigem Ablauf. Wenn Sie noch zwischen diesen Bauarten unterscheiden, hilft der Ratgeber Duschrinne oder Duschablauf: Was passt besser?
Ein Symptom allein zeigt nicht sicher, welches Teil ersetzt werden muss. Geberit nennt Haare und Seifenreste als mögliche Ursachen für einen verstopften Ablauf. Der Fachbetrieb ordnet ein, ob eine Reinigung oder ein Ersatzteil nötig ist.
| Symptom | Mögliche Ursache | Zu prüfendes Teil | Wer tauscht es? |
|---|---|---|---|
| Abdeckplatte fehlt oder ist beschädigt | Die vorhandene Platte ist nicht mehr verwendbar. | Abdeckplatte der passenden Ablaufbaureihe | Fachbetrieb |
| Geruchverschlusseinsatz fehlt oder ist beschädigt | Der Einsatz muss der Ausführung des Ablaufkörpers entsprechen. | Geruchverschlusseinsatz mit passender Modellbezeichnung | |
| Wasser läuft langsam ab | Haare oder Seifenreste können den Ablauf zusetzen. | Ursache prüfen lassen, nicht automatisch ein Ersatzteil wählen |
Wie finden Sie die passende Abdeckplatte für den Duschablauf?
Gleiche Farbe oder ähnliche Form reichen für die Zuordnung nicht aus. Die Sanit Eisenberg Abdeckplatte im Sortiment ist ausdrücklich als Abdeckplatte für den Duschablauf 823/90 bezeichnet. Diese Modellangabe ist ein konkreter Anhaltspunkt für die Auswahl.
Vergleichen Sie die Bezeichnung Ihrer Ablaufgarnitur mit der Ersatzteilbezeichnung. Eine Angabe wie 823/90 ordnet das Teil einer Produktfamilie zu, bestätigt aber nicht automatisch die Kompatibilität mit jeder Ausführung dieser Familie. Wenn die vorhandene Bezeichnung nicht eindeutig ist, lässt der Fachbetrieb den Ablauf zuordnen.
Eine Platte ist außerdem nicht dasselbe wie die vollständige Ablaufgarnitur. Die Produktbeschreibung des Sanit Duschablaufs 823/90FW nennt beispielsweise eine Abdeckplatte als Ausstattung des kompletten Ablaufs. Daraus folgt nicht, dass eine beliebige Einzelplatte für jede 823/90-Ausführung passt.
Wie ordnen Sie den Geruchverschlusseinsatz zu?
Bei einem Geruchverschlusseinsatz ist die Ausführung des Ablaufkörpers wichtig. Der Sanit Einsatz im Sortiment ist für die Modelle 823/90W und 823/90S bezeichnet. Achten Sie daher auf die vollständige Modellbezeichnung und nicht nur auf den gemeinsamen Nummernteil 823/90.

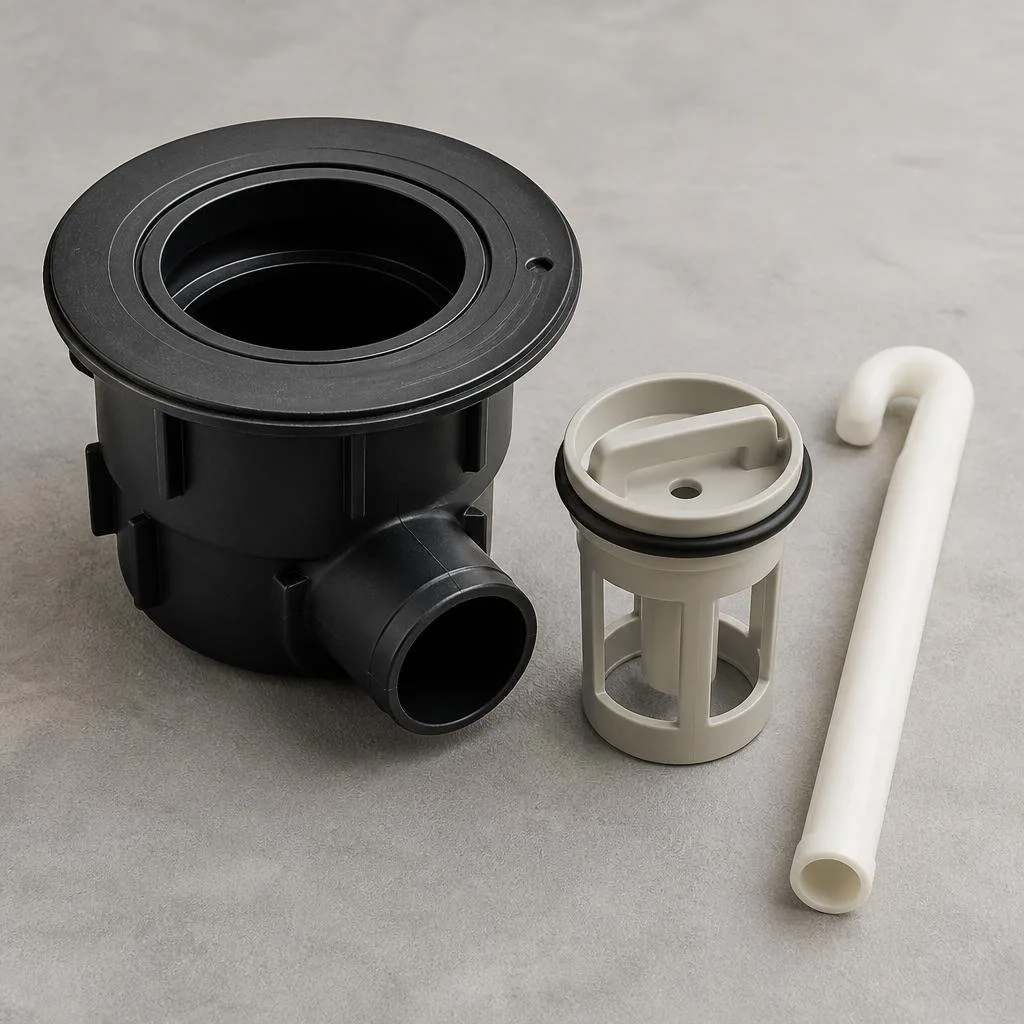

Die Sanit Produktbeschreibung des Ablaufes 823/90FW nennt ebenfalls einen herausnehmbaren Geruchverschlusseinsatz. Sie beschreibt diesen Ablauf als 60 mm hoch, mit Ablaufbogen 40/50 mm und einer Geruchverschlusshöhe von 30 mm, die als nicht normgerecht angegeben ist. Diese Angaben beschreiben den kompletten Ablauf und belegen für sich allein keine Passung des Einsatzes für 823/90W oder 823/90S.
Ein langsamer Ablauf bedeutet nicht automatisch, dass der Geruchverschlusseinsatz defekt ist. Geberit weist darauf hin, dass Haare und Seifenreste zu Verstopfungen führen können. Hinweise zur Pflege des Haarsiebs finden Sie im Ratgeber Haarsieb Dusche: reinigen und richtig einsetzen.
Wie finden Sie das passende Tauchrohr für den Duschablauf?
Für ein Tauchrohr sind Hersteller und Baureihe entscheidend. Das Viega Tauchrohr 6960.99 ist für Tempoplex Plus und für die Baureihe ab 2006 bezeichnet. Die Produktbeschreibung nennt außerdem Modell 6960.99, Artikelnummer 582 968, einen Durchmesser von 70 und eine Höhe von 68.
Die Werte müssen zum bestehenden Ablaufkörper gehören. Ein ähnlicher Durchmesser allein bestätigt nicht, dass ein Tauchrohr in ein anderes System passt. Lassen Sie die Zuordnung anhand der Baureihe und der vollständigen Produktbezeichnung prüfen.
Profi-Tipp
Halten Sie bei der Zuordnung die vollständigen Angaben bereit: Bei Viega sind es hier Tempoplex Plus, Baureihe ab 2006, Modell 6960.99 und Artikelnummer 582 968. Die Produktbeschreibung führt Durchmesser und Höhe zusätzlich auf.
Auch bei Duschrinnen gehören Tauchrohr und Ablaufkörper zu einer bestimmten Ablaufvariante. TECE beschreibt für den Ablauf „superflach“ einen seitlichen Anschluss DN 40 und eine Aufbauhöhe von 68,5 mm. Beim Ablauf „flach“ sind es DN 50 und 95 mm, beim Ablauf „Norm“ DN 50 und 120 mm. Diese Höhen beschreiben den Ablauf von der Unterkante bis zur Oberkante der Duschrinne, nicht die Länge des Tauchrohrs.
„mit demontierbarem Siphontauchrohr“
Wann sollte der Fachbetrieb die ganze Ablaufgarnitur prüfen?
Wenn sich ein einzelnes Ersatzteil keiner Baureihe zuordnen lässt, sollte der komplette Ablauf identifiziert werden. Produktangaben zeigen, wie stark sich die Ausführungen unterscheiden: Der Viega Tempoplex-Ablauf 6963 ist für ein Ablaufloch mit 90 mm Durchmesser beschrieben, hat eine Bauhöhe von 60 mm und einen Ablaufbogen mit 45°; der Geruchverschluss ist herausnehmbar.
Auch andere Bauarten haben abweichende Anschlüsse und Maße. Der Dallmer Ablauf ORIO V ist beispielsweise für ein Ablaufloch von 90 mm mit senkrechtem DN-50-Ablaufstutzen beschrieben. Prüfen Sie deshalb nicht nur den Namen eines Einzelteils, sondern auch, ob ein Duschwannenablauf oder eine Duschrinne eingebaut ist.
Wichtiger Hinweis
Bodenabläufe und Duschrinnen durchdringen die Flächenabdichtung. TECE weist darauf hin, dass der Anschluss der Verbundabdichtung besondere Aufmerksamkeit und eine fachgerechte Ausführung erfordert. Wenn der Austausch diesen Anschluss berührt, muss der Fachbetrieb die Abdichtung mitprüfen.
Bei einer Duschrinne sind außerdem Rinnenkörper, Ablauf und Rost oder Fliesenmulde getrennte Bauteile. TECE führt Ablaufvarianten mit unterschiedlichen Anschlussnennweiten und Aufbauhöhen. Die Werte für die vollständige Ablaufvariante sind daher hilfreicher zur Identifikation des Systems als ein einzelnes Maß des Ersatzteils.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Häufige Fragen
Passt jedes Tauchrohr mit gleichem Durchmesser?
Nein. Der Durchmesser allein beschreibt weder die Baureihe noch den Sitz im Ablaufkörper. Das Viega Tauchrohr 6960.99 ist ausdrücklich für Tempoplex Plus und die Baureihe ab 2006 bezeichnet. Vergleichen Sie deshalb Modell und Systemzuordnung; den passenden Ersatz bestätigt der Fachbetrieb.
Kann ich nur die Abdeckplatte am Duschablauf ersetzen?
Das Sortiment führt eine Sanit Eisenberg Abdeckplatte mit der Bezeichnung Duschablauf 823/90 als Einzelteil. Ob sie zum vorhandenen Ablauf passt, hängt von dessen genauer Ausführung ab. Gleiche Farbe oder ähnliche Form belegen keine Kompatibilität. Lassen Sie die Modellbezeichnung zuordnen, wenn sie unklar ist.
Woran erkenne ich den passenden Geruchverschlusseinsatz?
Vergleichen Sie die vollständige Modellbezeichnung des Ablaufkörpers mit der Einsatzangabe. Der Sanit Einsatz ist für 823/90W und 823/90S bezeichnet. Beim Ablauf 823/90FW nennt die Produktbeschreibung zwar ebenfalls einen herausnehmbaren Geruchverschlusseinsatz, bestätigt damit aber nicht die Passung desselben Einsatzes.
Brauche ich bei langsamem Ablauf ein neues Ersatzteil?
Nicht zwingend. Geberit nennt Haare und Seifenreste als mögliche Ursachen für Verstopfungen. Ein langsamer Ablauf allein sagt deshalb nicht aus, ob ein Einsatz oder ein Tauchrohr ersetzt werden muss. Lassen Sie zuerst die Ursache und die vorhandene Ablaufbaureihe bestimmen.
Kann ich das Tauchrohr selbst austauschen?
Die passende Ausführung muss nach Hersteller, Baureihe und Produktangaben zugeordnet werden. Beim Viega Tauchrohr 6960.99 gehören dazu die Bezeichnung Tempoplex Plus und die Baureihe ab 2006. Der Austausch greift in die Ablaufgarnitur ein. Das übernimmt der Fachbetrieb.
