Waschtischarmatur Unterputz: Einbaukörper auswählen
Vergleichen Sie Einbautiefe, Anschluss und Auslaufposition, bevor Sie den Unterputz-Grundkörper festlegen.
Kurz erklärt: Für eine Unterputz-Waschtischarmatur muss der Einbaukörper zur vorgesehenen 2-Loch-Wandarmatur, zur verfügbaren Einbautiefe und zum Anschluss passen. Die beschriebenen Modelle haben 44 bis 72 mm, 47 mm beziehungsweise 45 bis 75 mm Einbautiefe. Prüfen Sie auch, ob der Auslauf links oder rechts sitzen soll und welches Fertigset vorgesehen ist.

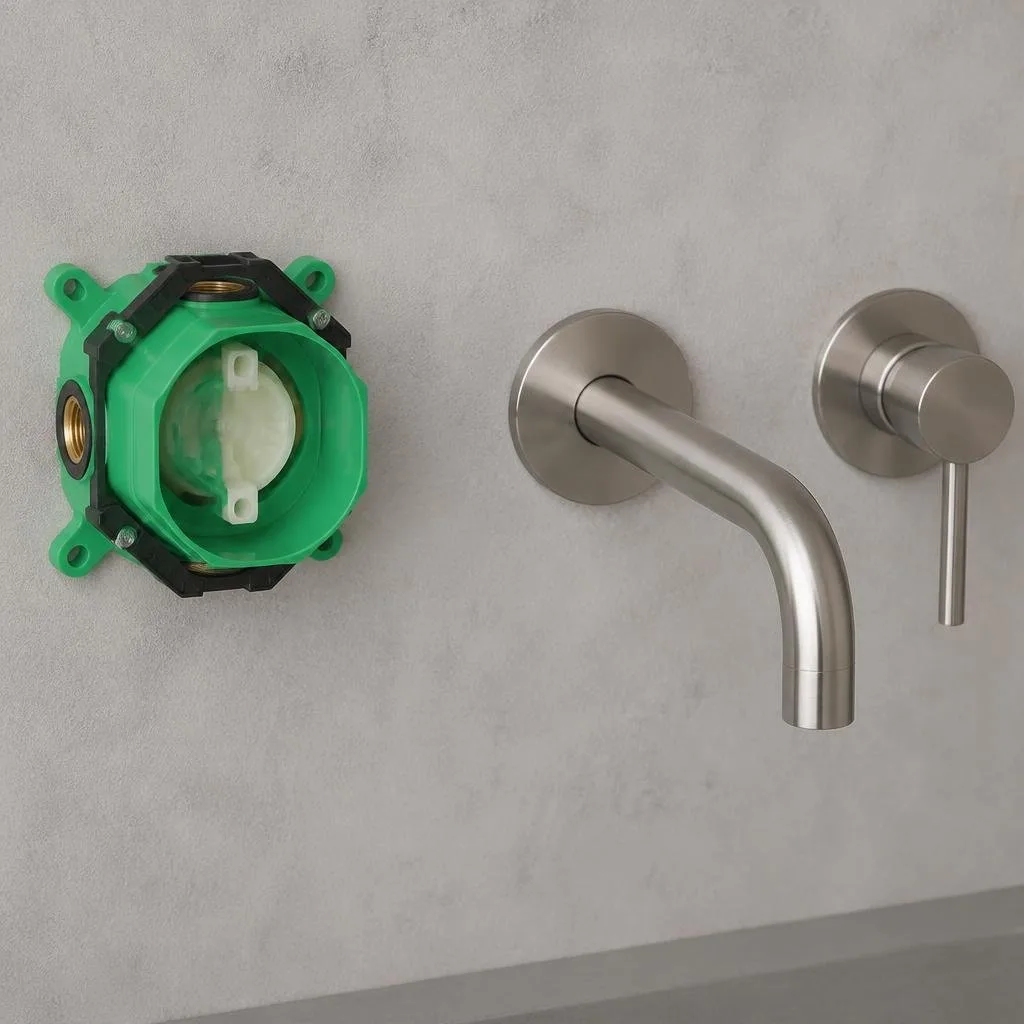

Bei einer Unterputz-Waschtischarmatur sitzt der Einbaukörper in der Wand, während das Fertigset die sichtbare Bedienung und den Auslauf umfasst. Entscheidend sind die Einbautiefe, der Anschluss und die vorgesehene Armaturenausführung.
Sicherheit geht vor
Arbeiten an Trinkwasseranschlüssen können bei undichten Verbindungen Wasserschäden verursachen; heißes Wasser kann zu Verbrühungen führen. Einbau, Anschlüsse und Prüfung übernimmt der Fachbetrieb.
Was ist ein Unterputz-Einbaukörper für den Waschtisch?

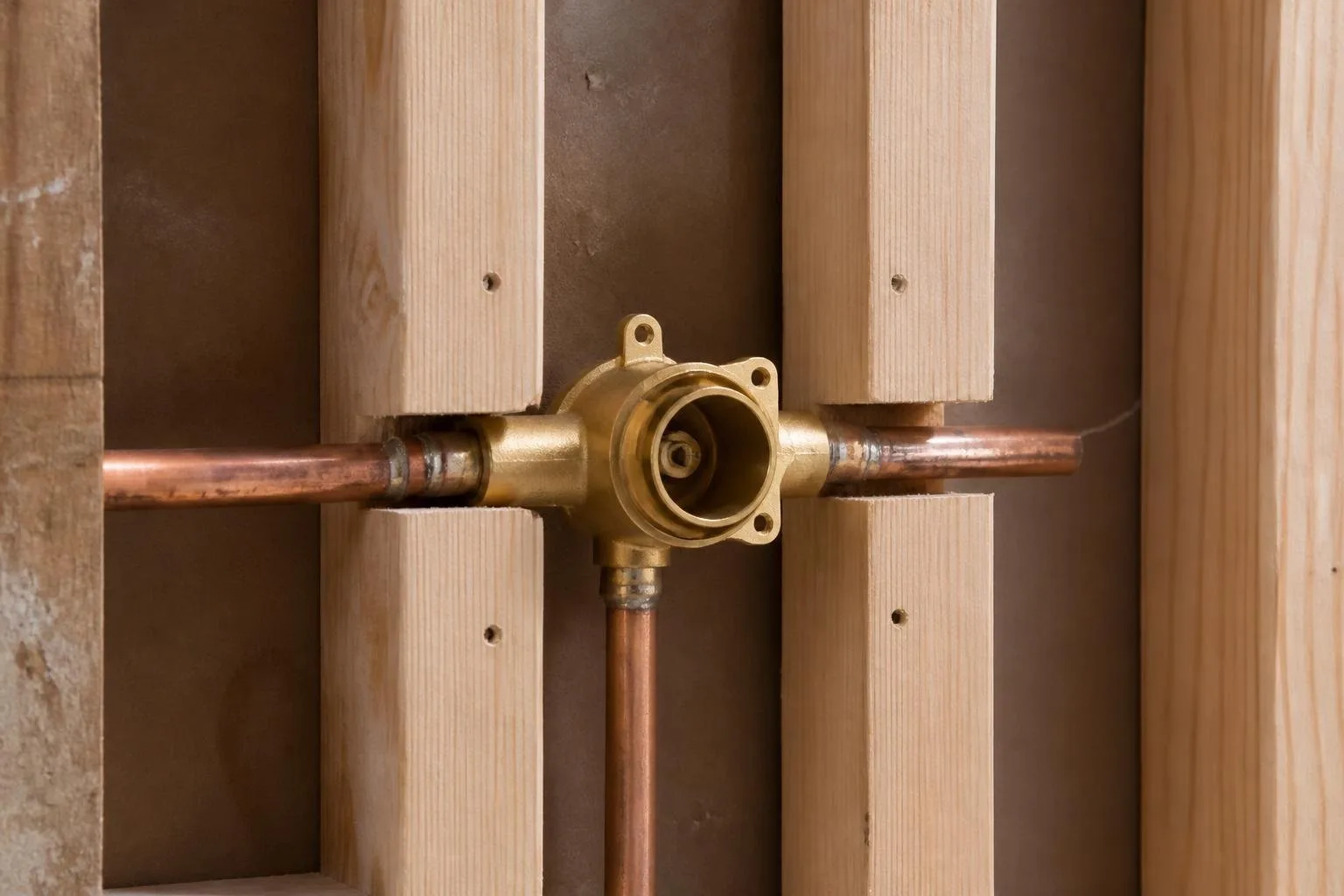

Der Einbaukörper ist das Bauteil, das für eine Unterputzarmatur in der Wand vorgesehen ist. Bei den hier beschriebenen Modellen handelt es sich um Körper für 2-Loch-Waschtisch-Wandarmaturen. Das sichtbare Fertigset muss zur gewählten Unterputzlösung passen.
Der Hansgrohe Grundkörper für Einhebel-Waschtischmischer hat Anschlüsse in DN 15 und eine Bauschutzabdeckung, die laut Produktbeschreibung vor Verunreinigung während der Montage schützt. Auflageflächen für eine Wasserwaage unterstützen die Ausrichtung durch den Fachbetrieb.
Der Hansa Einbaukörper ist ebenfalls für eine 2-Loch-Waschtisch-Wandbatterie vorgesehen. Er besteht aus entzinkungsarmem Messing MS 63 und hat Bauschutzkappen aus Kunststoff.
Bei Hansa ist für eine komplette Einheit zusätzlich ein Fertigmontageset vorgesehen. Planen Sie deshalb Grundkörper und sichtbare Armatur gemeinsam.
„Stimmen Sie Einbaukörper, Wandaufbau und Fertigset vor der Montage gemeinsam ab.“
Welche Einbautiefe braucht der Waschtisch-Grundkörper?
Die Einbautiefe entscheidet, ob der Grundkörper in die vorgesehene Wandkonstruktion passt. Vergleichen Sie die Produktangabe mit dem geplanten Wandaufbau. Der Fachbetrieb sollte die Einbausituation vor dem Festlegen des Modells prüfen.
| Einbaukörper | Einbautiefe laut Produktbeschreibung | Anschlussangabe |
|---|---|---|
| Hansgrohe Grundkörper für Einhebel-Waschtischmischer | 44 bis 72 mm | DN 15, Innengewinde |
| Hansa Einbaukörper für 2-Loch-Waschtisch-Wandbatterie | 47 mm | DN 15, G 1/2 |
| Grohe Einhand Unterputz Universal Einbaukörper | 45 bis 75 mm | Innengewinde, 1/2 Zoll (15) |
Die Werte beschreiben unterschiedliche Modelle und sind nicht untereinander austauschbar. Ein Modell mit verstellbarem Tiefenbereich passt nicht automatisch zu jeder Wandkonstruktion. Auch die Lage von Auslauf und Bedienung muss zur geplanten Waschtischwand passen.
Der Grohe Einbaukörper ist laut Produktbeschreibung für Waschtische mit Einbau in der Wand oder in einer hohen Rückenwand vorgesehen. Bei der Auswahl kommt es deshalb nicht nur auf den Zahlenbereich, sondern auch auf die konkrete Einbausituation an.
Profi-Tipp
Halten Sie für die Abstimmung die Modellbezeichnung des Fertigsets, die geplante Wandkonstruktion und die Einbautiefe bereit. So kann der Fachbetrieb prüfen, ob Körper und sichtbare Armatur zusammenpassen.
Welcher Anschluss und welche Auslaufposition passen?
Alle drei beschriebenen Einbaukörper sind für Waschtisch-Wandarmaturen aufgeführt. Bei den Anschlussangaben stehen DN 15 und, bei Hansa und Grohe, zusätzlich G 1/2 beziehungsweise 1/2 Zoll (15). Lassen Sie den Anschluss mit dem vorgesehenen Leitungsaufbau abgleichen.
Die Auslaufseite kann für die Bedienung und die Position des Wasserstrahls wichtig sein. Beim Hansgrohe Grundkörper lässt sich das Mischsystem laut Produktbeschreibung links oder rechts des Auslaufs positionieren. Beim Grohe Körper kann der Auslauf links oder rechts angeordnet werden.
Für den Hansa Körper ist in der Beschreibung keine links- oder rechtsseitige Position angegeben. Legen Sie diese Ausführung daher nicht anhand der Angaben zu anderen Modellen fest.
Auch die Ausladung des Fertigsets muss zum Waschtisch passen. Das Hansgrohe VIVENIS Fertigset ist für eine 2-Loch-Unterputz-Waschtischarmatur zur Wandmontage beschrieben und hat eine Ausladung von 192 mm. Hinweise zur Auswahl von Armaturengröße und Ausladung finden Sie im Ratgeber zu Waschtischarmatur-Größe und Ablaufgarnitur.
Das VIVENIS Fertigset umfasst laut Produktbeschreibung einen Einhebel-Waschtischmischer, eine unverschließbare Ablaufgarnitur und einen Hebelgriff. Die maximale Durchflussmenge ist mit 5 l/min bei 3 bar angegeben. Prüfen Sie, ob diese Ausführung zu Ihren Anforderungen und zum vorgesehenen Grundkörper passt.
Wie stimmen Sie Grundkörper und Fertigset ab?
Ein Einbaukörper ist nicht zwangsläufig ein vollständiges Armaturenset. Der Grohe Universal Einbaukörper wird ohne Fertigmontageteile beschrieben. Beim Hansa Modell nennt die Produktbeschreibung den zusätzlichen Bedarf eines Fertigmontagesets für die komplette Einheit.
Beim Kauf sollten daher alle benötigten Bestandteile klar sein: Einbaukörper, sichtbare Bedienung und Auslauf sowie gegebenenfalls die Ablaufgarnitur. Die Hansgrohe VIVENIS Ausführung nennt eine unverschließbare Ablaufgarnitur, während andere Waschtischarmaturen eine andere Ablaufvariante haben können.
Eine Ablaufgarnitur ist nicht automatisch Teil jedes Unterputz-Fertigsets. Wenn Sie die Ausführung am Waschtisch vergleichen, hilft der Ratgeber zu Maßen und Anschluss der Waschtisch-Ablaufgarnitur.
Wichtiger Hinweis
Kombinieren Sie Einbaukörper und Fertigset erst, wenn die vorgesehene Zuordnung feststeht. Gleiche Anschlussgrößen allein belegen nicht, dass sichtbare Teile verschiedener Modelle zusammenpassen.
Welche Fehler vermeiden Sie bei der Auswahl?
Ein häufiger Auswahlfehler ist, nur auf den Markennamen oder DN 15 zu achten. Prüfen Sie zusätzlich die Einbautiefe, die Montageart als 2-Loch-Wandarmatur sowie die Lage von Auslauf und Bedienung. Der Wandaufbau und das konkrete Fertigset gehören in dieselbe Planung.
Verwechseln Sie außerdem einen Unterputzkörper nicht mit einer Armatur zur Montage im Hahnloch des Waschtischs. Die Hansgrohe Logis 70 ist beispielsweise für ein Hahnloch und die Montage auf der Platte beschrieben, nicht als Unterputz-Wandarmatur.
Verlassen Sie sich bei der Produktauswahl nicht auf Maße eines anderen Modells, auch wenn beide für den Waschtisch vorgesehen sind. Der Fachbetrieb kann die konkrete Kombination vor dem Einbau prüfen und die Anschlussarbeiten übernehmen.
Häufige Fragen
Welche Einbautiefe ist für einen Waschtisch-Grundkörper üblich?
Die Tiefe hängt vom gewählten Modell ab. In den beschriebenen Produktdaten reichen die Angaben von 44 bis 72 mm beim Hansgrohe Körper, 47 mm beim Hansa Körper und 45 bis 75 mm beim Grohe Körper. Stimmen Sie den jeweiligen Wert mit dem vorgesehenen Wandaufbau ab.
Sind Einbaukörper verschiedener Hersteller miteinander kompatibel?
Aus gleichen Anschlussmaßen lässt sich keine Kompatibilität der sichtbaren Fertigmontageteile ableiten. Wählen Sie Grundkörper und Fertigset als abgestimmte Kombination aus und lassen Sie die Modellzuordnung vom Fachbetrieb prüfen. Das ist besonders wichtig, wenn Auslauf und Bedienung getrennt positioniert werden.
Was bedeutet DN 15 beim Waschtisch-Einbaukörper?
DN 15 ist eine Anschlussangabe, die bei den beschriebenen Einbaukörpern genannt wird. Beim Hansa Modell steht zusätzlich G 1/2, beim Grohe Modell 1/2 Zoll (15). Lassen Sie den Anschluss mit dem vorgesehenen Leitungsaufbau abgleichen.
Kann der Auslauf einer Unterputz-Waschtischarmatur links sitzen?
Das hängt vom Modell ab. Für den Hansgrohe Grundkörper ist eine variable Positionierung des Mischsystems links oder rechts des Auslaufs beschrieben. Beim Grohe Körper kann der Auslauf links oder rechts angeordnet werden. Prüfen Sie die Angabe für genau den ausgewählten Körper.
Ist beim Unterputz-Einbaukörper das Fertigset enthalten?
Nicht zwingend. Der Grohe Universal Einbaukörper wird ohne Fertigmontageteile beschrieben. Beim Hansa Einbaukörper ist für die komplette Einheit zusätzlich ein Fertigmontageset vorgesehen. Prüfen Sie den Lieferumfang des konkreten Modells, bevor Sie die Zusammenstellung festlegen.
