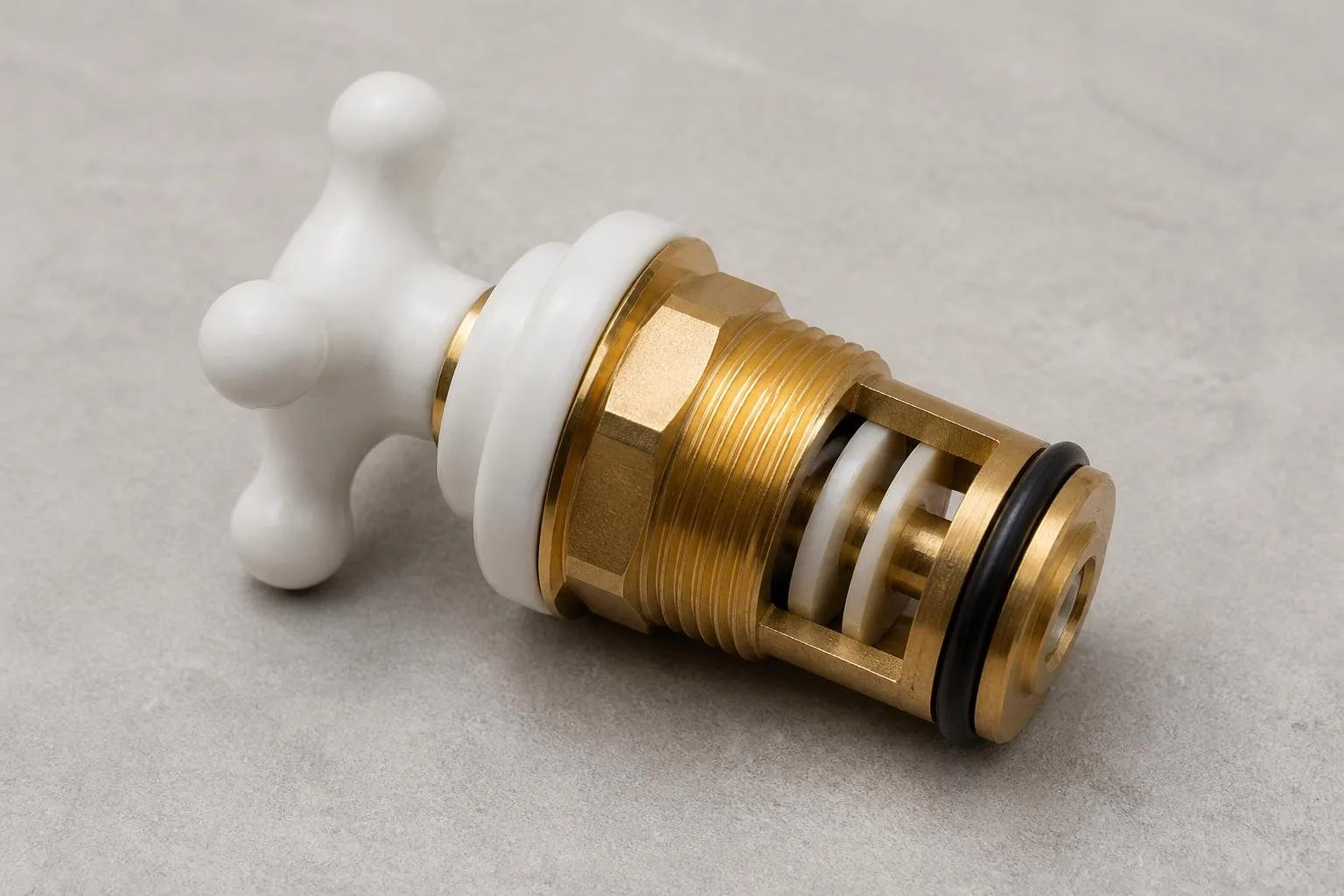

Keramik-Oberteil 1/2 Zoll: Maße und Schließrichtung
So unterscheiden Sie Anschlussgröße, Einbaulänge, Drehwinkel und Schließrichtung eines Keramik-Oberteils.
Kurz erklärt: Ein passendes Keramik-Oberteil bestimmen Sie nicht allein über 1/2 Zoll. Vergleichen Sie Anschlussgewinde beziehungsweise Nennweite, Schließrichtung, Drehwinkel und bei belegten Modellen die Einbaulänge. Beispiele reichen von 1/2 Zoll und 90° bis 180°; ein Kludi-Oberteil ist mit rund 53 mm Einbaulänge beschrieben. Der Austausch gehört an einen Fachbetrieb.
Bei einem Keramik-Oberteil sind Anschlussgröße, Schließrichtung und Drehwinkel wichtige Auswahlmerkmale. Die Produktbezeichnungen zeigen, warum ein Oberteil mit 1/2 Zoll nicht automatisch zu jeder Armatur passt.
Sicherheit geht vor
Beim Öffnen der Armatur kann Wasser austreten; heißes Wasser kann Verbrühungen verursachen. GROHE nennt für die beschriebenen Wartungsarbeiten das Absperren der Kalt- und Warmwasserzufuhr. Arbeiten an der Trinkwasser-Installation und am geöffneten Gerät übernimmt der Fachbetrieb.
Welche Maße hat ein Keramik-Oberteil für die Armatur?

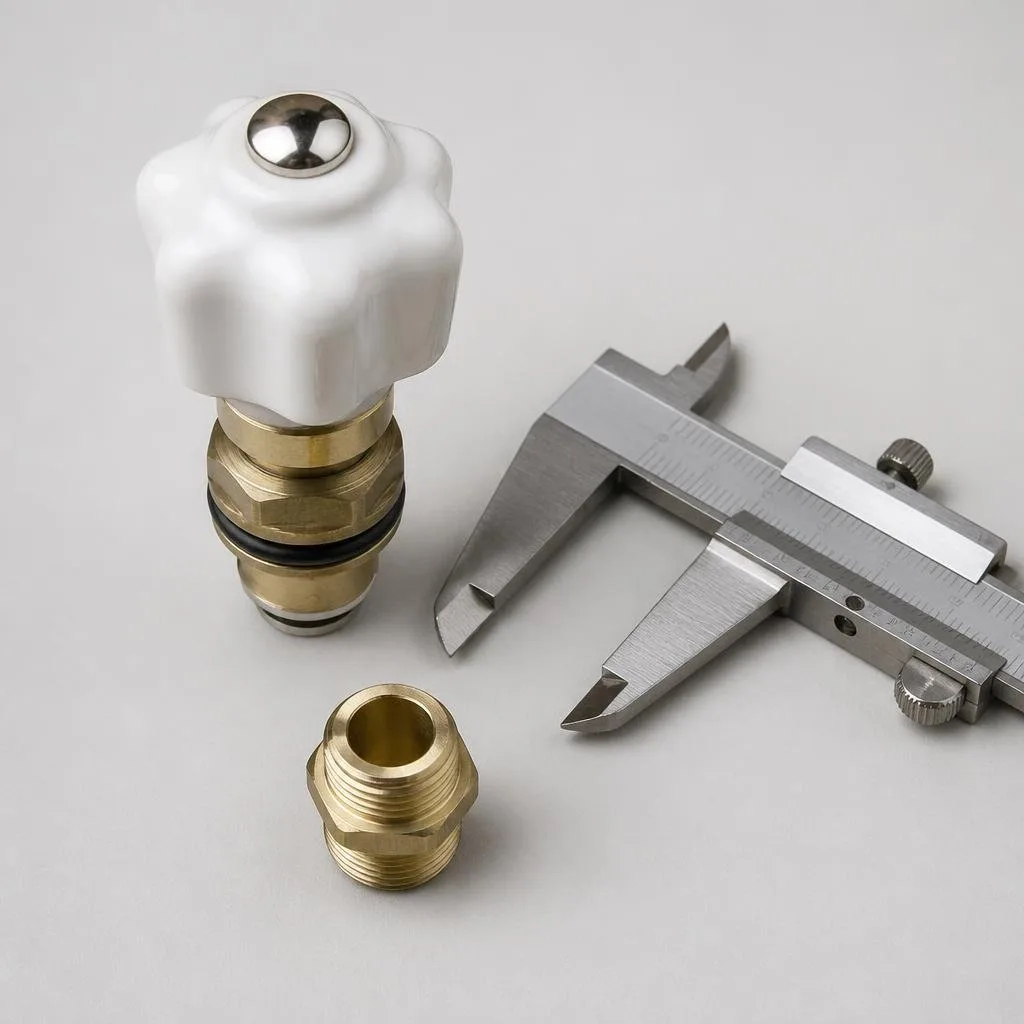

Prüfen Sie Anschlussgröße, Schließrichtung und Drehwinkel getrennt. Bei manchen Produkten ist zusätzlich eine Einbaulänge angegeben. Die Kludi Produktbeschreibung nennt für das rechtsschließende Keramik-Oberteil 1/2 Zoll eine Einbaulänge von etwa 53 mm.
Die folgende Übersicht zeigt konkrete Herstellerangaben. Sie beschreibt einzelne Produkte und ist keine allgemeine Maßtabelle für alle Keramik-Oberteile.
| Merkmal | Beispiel aus Herstellerangaben | Einordnung |
|---|---|---|
| Anschlussgröße | Kludi: 1/2 Zoll, DN 15 | Angaben zur Nennweite und zum Gewinde vergleichen |
| Schließrichtung | Kludi: rechts- oder linksschließend | Die Richtung ist eine eigene Produktvariante |
| Drehwinkel | Kludi: 90°; GROHE 45978: 180° | Der Drehwinkel beschreibt den jeweiligen Bedienweg |
| Einbaulänge | Kludi, rechtsschließend: ca. 53 mm | Nur als Angabe für dieses Produkt verwenden |
| Werkzeugmaß bei Wartung | GROHE nennt einen Maulschlüssel mit 17 mm | Das ist das Werkzeugmaß, nicht die Einbaulänge |
„Ein Zollmaß ist nur ein Auswahlmerkmal; Schließrichtung und Drehwinkel müssen ebenfalls zur Armatur passen.“
Laut GROHE Wartungshinweisen wird das Keramik-Oberteil bei den beschriebenen T-Wannenbatterien mit einem Maulschlüssel von 17 mm herausgeschraubt. Diese Werkzeugangabe ist kein Außenmaß des Ersatzteils.
Was bedeutet Oberteil 1/2 Zoll oder DN 15?
1/2 Zoll und DN 15 sind Bezeichnungen, die in den Produktangaben für Oberteile und Armaturen auftauchen. Kludi nennt für die rechtsschließende 1/2-Zoll-Ausführung zusätzlich die Nennweite DN 15 und das Gewinde 1/2 Zoll. GROHE führt in der Ersatzteilliste für eine T-Wannenbatterie DN 15 ein Keramik-Oberteil 1/2 Zoll auf.
Beachten Sie auch andere Größen: Eine Ideal-Standard-Ausführung für ein Unterputzventil ist mit 1/2 Zoll und linksschließend beschrieben, eine weitere Ideal-Standard-Ausführung mit 3/4 Zoll und rechtsschließend. Die Größenbezeichnung allein legt also weder Schließrichtung noch Drehwinkel fest.
Profi-Tipp
Notieren Sie die Modellbezeichnung der Armatur und gleichen Sie sie mit der Ersatzteilbezeichnung ab. Bei einem ausgebauten Teil kann der Fachbetrieb zusätzlich Anschluss, Schließrichtung und Drehwinkel vergleichen.
Was heißt rechts- oder linksschließend?
„Rechtsschließend“ und „linksschließend“ kennzeichnen unterschiedliche Oberteilvarianten. Kludi führt für 1/2 Zoll jeweils eine rechtsschließende und eine linksschließende Ausführung mit 90° Drehwinkel. Gleiche Anschlussgröße und gleicher Drehwinkel bedeuten hier nicht dieselbe Schließrichtung.
Leiten Sie aus dem Wort „rechts“ keine allgemeine Griffbewegung für jede Armatur ab. Entscheidend ist die Bezeichnung der konkreten Ausführung und ihr Abgleich mit dem Armaturenmodell. GROHE führt in der Ersatzteilliste zum Beispiel das Oberteil 45140 als 1/2 Zoll, rechts; weitere GROHE Oberteile sind gesondert aufgeführt.
Wie finden Sie das passende Keramik-Oberteil?
Vergleichen Sie die Herstellerangaben in dieser Reihenfolge: Armaturenmodell, Anschlussgröße, Schließrichtung und Drehwinkel. Berücksichtigen Sie auch eine angegebene Einbaulänge. Bei einer Armatur mit 1/2-Zoll-Angabe reicht dieses einzelne Merkmal für die Zuordnung nicht aus.
Die Produktbeispiele zeigen unterschiedliche Kombinationen. Das rechtsschließende Kludi Oberteil ist mit 1/2 Zoll, 90° und etwa 53 mm Einbaulänge beschrieben.
Die linksschließende Kludi Variante hat ebenfalls 1/2 Zoll und 90° Drehwinkel. Die Schließrichtung unterscheidet sie vom rechtsschließenden Modell.
Das GROHE Oberteil 45978 ist als 1/2 Zoll, rechts und mit 180° Drehwinkel beschrieben.
Das Hansa Keramikoberteil ist mit G1/2, rechts und 90° angegeben.
Das Ideal-Standard-Oberteil für ein Unterputzventil ist mit 1/2 Zoll und linksschließend beschrieben. Für die Auswahl eines Oberteils mit anderem Drehwinkel hilft der Ratgeber Keramik-Oberteil mit 90° oder 180° auswählen.
Wichtiger Hinweis
Setzen Sie 1/2 Zoll nicht mit einer vollständigen Passangabe gleich. Die Beispiele unterscheiden sich trotz dieser Größenangabe bei Schließrichtung und Drehwinkel.
Wer tauscht das Oberteil, wenn die Armatur nicht schließt?
Wenn eine Armatur nicht richtig schließt, ist das zunächst ein Symptom. Ein Keramik-Oberteil kommt als Ersatzteil infrage, doch die passende Ausführung muss zur Armatur gehören. Hersteller führen Oberteile als einzelne Ersatzteile, zum Beispiel GROHE in den Wartungshinweisen für T-Wannenbatterien.
GROHE weist für die beschriebenen Wartungsarbeiten darauf hin, die Kalt- und Warmwasserzufuhr abzusperren. Die Anleitung beschreibt eine festgelegte Demontagereihenfolge und nennt für das Keramik-Oberteil einen Maulschlüssel mit 17 mm. Diese modellbezogenen Wartungshinweise sind keine allgemeine Anleitung für alle Armaturen.
Der Fachbetrieb ordnet das Symptom ein, prüft die Armatur und bestimmt das passende Ersatzteil. Bei einem KFR-Ventil gelten eigene Zuordnungen; dazu finden Sie Hinweise unter KFR-Ventil schließt nicht: passendes Oberteil finden.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Armatur entkalken
- Leicht
- 15–60 Min.
- 2 Materialien
Häufige Fragen
Ist jedes Keramik-Oberteil mit 1/2 Zoll gleich?
Nein. Die Produktbeispiele führen bei 1/2 Zoll unterschiedliche Schließrichtungen und Drehwinkel auf. Kludi bietet Ausführungen mit 90° sowohl rechts- als auch linksschließend an; GROHE 45978 ist rechts mit 180° beschrieben. Vergleichen Sie deshalb neben der Anschlussgröße auch die genaue Ausführung und das Armaturenmodell.
Was bedeutet ein Drehwinkel von 90° oder 180°?
Der Winkel bezeichnet den Drehbereich des jeweiligen Oberteils. Kludi führt 1/2-Zoll-Ausführungen mit 90° auf, während das GROHE Oberteil 45978 mit 180° beschrieben ist. Der Winkel sagt für sich allein nicht, ob ein Oberteil rechts- oder linksschließend ist. Beide Merkmale müssen separat abgeglichen werden.
Wie erkenne ich, ob ein Oberteil rechts- oder linksschließend ist?
Achten Sie auf die Produktbezeichnung des konkreten Oberteils und gleichen Sie diese mit der Armatur ab. Kludi führt bei 1/2 Zoll sowohl eine rechts- als auch eine linksschließende Variante mit 90°. Die Kennzeichnung sollte nicht ohne Abgleich als allgemeine Griffbewegung für jede Armatur verstanden werden.
Ist 17 mm das Maß eines GROHE Keramik-Oberteils?
Nein. In den GROHE Wartungshinweisen bezeichnet 17 mm die Schlüsselweite des Maulschlüssels zum Herausschrauben des Keramik-Oberteils bei den beschriebenen T-Wannenbatterien. Sie ist nicht die Einbaulänge des Oberteils. Für die Auswahl zählen die Produktmerkmale des konkreten Ersatzteils.
Kann ich ein Keramik-Oberteil selbst tauschen?
Die GROHE Wartungshinweise beschreiben Arbeitsschritte, erlauben sie aber nicht ausdrücklich dem Betreiber. Arbeiten an der Trinkwasser-Installation und am geöffneten Gerät übernimmt deshalb der Fachbetrieb. Laut GROHE sind bei den beschriebenen Wartungsarbeiten die Kalt- und Warmwasserzufuhr abzusperren.
