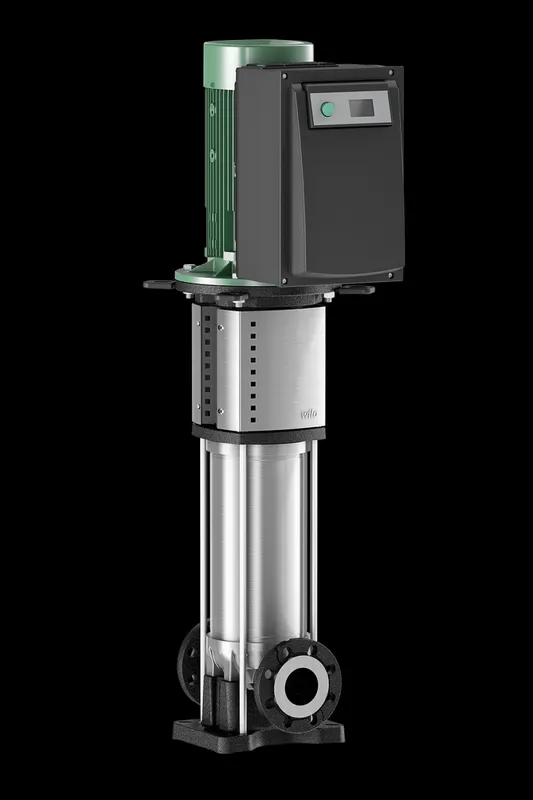

Wilo Hochdruck-Kreiselpumpe Helix VE 3602-7,5-4/16/E/S-FF240,DN 65

Hocheffiziente Hochdruck-Kreiselpumpe in vertikaler Ausführung mit Inline-Anschlüssen, IEC-Motor mit Motoreffizienzklasse IE4 und integriertem, luftgekühltem Frequenzumrichter. Der integrierte Frequenzumrichter ermöglicht eine variable Drehzahl, Druck- und PID-Regelung.
Regelungsarten
"Drehzahlregelung": Manuell durch grünen Knopf oder durch externe Signale
Konstanter oder variabler Druck: Druckregelung mit Sensor, Sollwerteinstellung durch grünen Knopf oder externe Signale
PID-Regelung: andere konstante Steuerungsvariablen (Temperatur, Volumenstrom, Druck....) mit Sensor, Sollwert-Einstellung mit dem grünen Knopf, mithilfe externer Signale
Das Elektronikmodul bietet verschiedene Schutzfunktionen einschließlich Überlastschutz, Wassermangelerkennung als auch Schutz vor Netzunterspannung oder -überspannung, hoher Umgebungstemperatur, Phasenausfall, blockierten Pumpen und Kurzschluss. Fehlermeldungen werden über das Display ausgegeben.
Eingang:
In1: Eingang, Sensorsignal 4 - 20 mA, 0 - 10 V, 0 - 20 mA oder 2 - 10 V
In2: Eingang, Sollwert 0 - 20 mA, 0 - 10 V, 4 - 20 mA oder 2 - 10 V
Ausgang:
Spannungsausgang +24 V mit max. Kontaktstärke von 50 mA
Potentialfreie Sammelbetriebs- und Sammelstörmeldungen
Ext. Ein/Aus-Modus. Infrarotkommunikation
Steckplatz für Wilo-IF-Module Modbus, BACnet, CAN, PLR, LON für die Anbindung an die Gebäudeautomation
Der Anschluss der Pumpen- und Motorwelle erfolgt mittels Schalenkupplung. Ein gesondertes Laternen-Kugellager stellt die optimale Aufnahme von Axialkräften sicher. Spezielle, fest angebaute Hebeösen ermöglichen den einfachen Einbau der Pumpe.
Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung, in industriellen Umwälzsystemen sowie in Prozesswasserkreisläufen und geschlossenen Kühlkreisläufen. Sie kann ferner in Waschanlagen sowie für die Bewässerung verwendet werden.
Besonderheiten/Produktvorteile
Einfacher Betrieb und Einstellung durch grünen Knopf mit Blockierfunktion und Display
Wirkungsgradoptimierte, lasergeschweißte und hocheffiziente 2D-/3D-Hydraulik (mit Durchfluss- und Entgasungsoptimierung)
Korrosionsbeständige Laufräder, Leiträder und Stufengehäuse
Hydraulik mit Durchfluss- und Entgasungsoptimierung
Volumenstrom- und NPSH-optimiertes Pumpengehäuse
Wartungsfreundliche Bauart
Trinkwasser-Zulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung)
Lieferumfang
Wilo-Helix VE Hochdruck-Kreiselpumpe
Einbau- und Betriebsanleitung
Hinweise zur Bauart
Die Helix VE ist serienmäßig mit einer Gleitringdichtung ausgestattet.
Für Pumpen in den Ausführungen PN 16 und PN 25 sind runde Gegenflansche aus Grauguss oder Edelstahl, Schrauben, Muttern und Dichtungen als Zubehör erhältlich.
Optionale, einsteckbare IF-Module
Sensoren sind als Zubehör erhältlich.
Bypass-Sets sind als Zubehör erhältlich.
