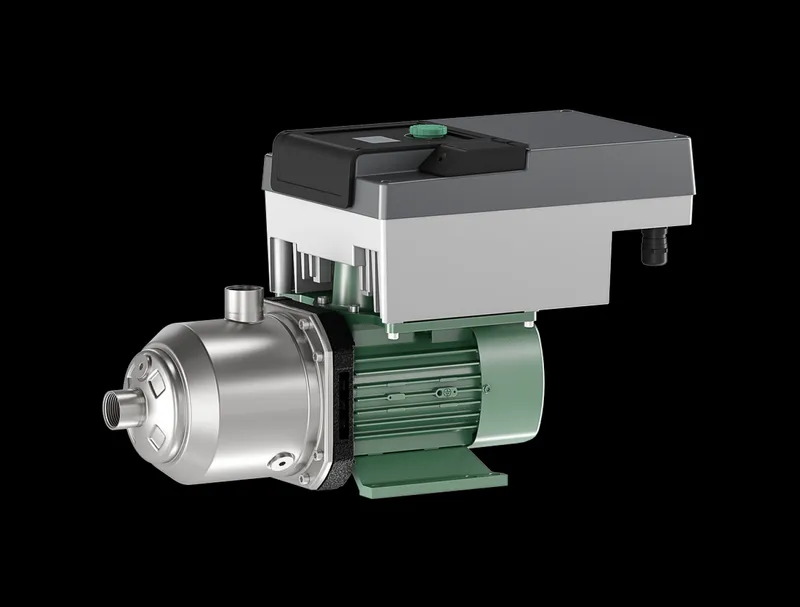

Wilo Hochdruck-Kreiselpumpe MEDANA CH3-LE.406-1/E/3/10T,Rp1,1.5kW

Hocheffiziente, normalsaugende Hochdruck-Kreiselpumpe in horizontaler Bauart, ausgestattet mit elektronisch geregeltem EC-Motor der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.
Die Pumpe ist geeignet für die Wasserversorgung, Wasserverteilung und Druckerhöhung, für industrielle Umwälzsysteme, Prozesswasser, geschlossene Kühlkreisläufe und Heizungsanwendungen. Sie kann auch in Waschanlagen sowie für die Bewässerung verwendet werden.
Regelungsarten:
Konstant-Drehzahl n-c: manuell mit dem grünen Knopf oder mit Hilfe externer Signale
Konstanter Druck p-c, konstanter Differenzdruck ?p-c, variabler Druck p-v, variabler Differenzdruck ?p-v: Druckregelung mit Sensor, Sollwerteinstellung mit grünem Knopf oder mit Hilfe externer Signale
PID-Regelung: andere konstante Regelungsvariablen (Temperatur, Volumenstrom, Druck …) mit Sensor, Sollwerteinstellung mit grünem Knopf oder mit Hilfe externer Signale
Das Elektronikmodul bietet verschiedene Funktionen:
Erkennung des Maximaldruckgrenzwerts
Erkennung des Minimaldruckgrenzwerts
Wassermangelerkennung durch Ansaugsensor
Nullmengentest (offener Kreis)
No-Flow Stop (geschlossener Kreis)
Trockenlauferkennung
Berechnung des Volumenstroms mithilfe eines Differenzdrucksensors
Pumpen-Kick
Fehler- und Warncodes
Überlastschutz
Steckplatz für Wilo CIF-Module PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) für die Anbindung an die Gebäudeautomation
Grüne LED zeigt den Pumpenstatus an
Blaue LED zeigt an, dass die Pumpe von außen über eine Schnittstelle geregelt wird
Analoger Eingang:
IN (AI 1): Eingang, Sensorsignal 4-20 mA, 0-10 V, 0-20 mA oder 2-10 V
IN (AI 2): Eingang, Sollwert 0-20 mA, 0-10 V, 4-20 mA oder 2-10 V
Digitaler Eingang IN (DI 1):
Extern AUS
Wassermangelerkennung durch binären Eingang
Doppelpumpen-Management (zwei Einzelpumpen)
Haupt-/Reservebetrieb
Pumpentausch im Haupt-/Reservebetrieb nach 24 Stunden oder automatischer Störumschaltung
Kabelgebundene Verbindung über Wilo Net
Besonderheiten/Produktvorteile
IE5 EC-Motor und integrierter Frequenzumrichter in Kombination mit hocheffizienter Hydraulik der Medana CH
2"-LC-Farbdisplay, Wilo Grüne-Knopf-Technologie und Soft-Button mit Zurück-Funktion. Das übersichtliche Pumpenmenü ermöglicht eine komfortable Einstellung der Pumpe.
Analoge und digitale Schnittstelle sowie CIF-Modul
Intelligente Regelung mit verschiedenen Regelungsarten einschließlich integriertem Doppelpumpen-Management
Wirkungsgradoptimierte, lasergeschweißte und hocheffiziente 2D-/3D-Hydraulik (mit Volumenstrom- und Entgasungsoptimierung)
Korrosionsbeständige Laufräder, Leiträder und Stufengehäuse
Hydraulik mit Volumenstrom- und Entgasungsoptimierung
Volumenstrom- und NPSH-optimiertes Pumpengehäuse
Wartungsfreundliche Bauart
Trinkwasserzulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung)
Lieferumfang
Mehrstufige Kreiselpumpe Medana CH3-LE
Einbau- und Betriebsanleitung
Hinweise zur Bauart
Optional einsteckbare Wilo CIF-Module PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) für die Anbindung an die Gebäudeautomation
Optionaler Anschluss für M12 RJ45 CIF Ethernet
Sensoren sind als Zubehör erhältlich: Differenzdruckset 4-20 mA und Relativdruckset 4-20 mA
