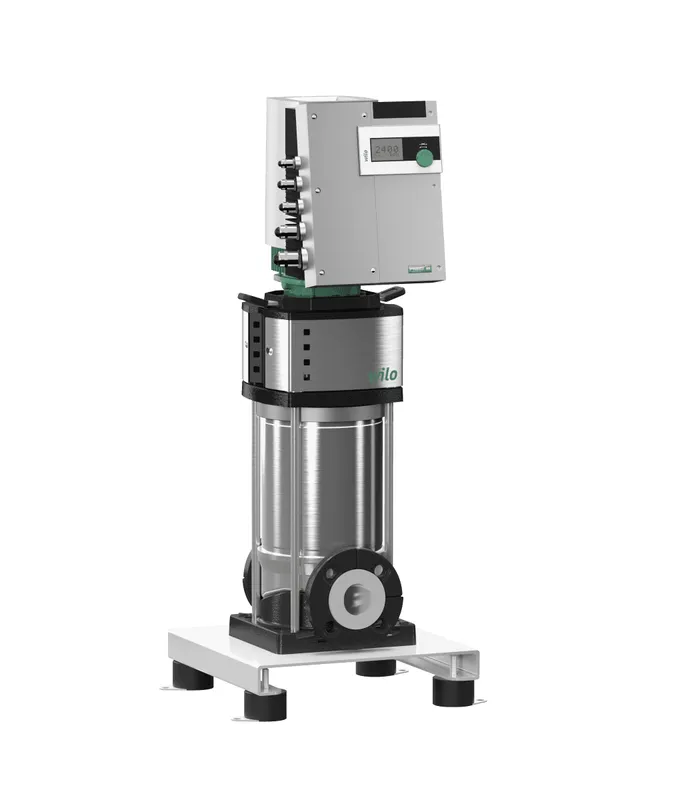

Wilo Hochdruck-Kreiselpumpe Helix EXCEL 1607-2/25/V/K,DN 50,7.5kW

Hocheffiziente Hochdruck-Kreiselpumpe mit EC-Motor der Energieeffizienzklasse IE5 entsprechend IEC 60034-30-2, in vertikaler Ausführung, mit eingebautem High Efficiency Drive und Inline-Anschlüssen. Der integrierte Frequenzumrichter ermöglicht eine variable Drehzahl, Druck- und PID-Regelung.
Regelungsarten
"Drehzahlregelung": Manuell durch grünen Knopf oder durch externe Signale
Konstanter oder variabler Druck: Druckregelung mit Sensor, Sollwerteinstellung durch grünen Knopf oder externe Signale
PID-Regelung: andere konstante Steuerungsvariablen (Temperatur, Volumenstrom, Druck....) mit Sensor, Sollwert-Einstellung mit dem grünen Knopf, mithilfe externer Signale
Das Elektronikmodul bietet verschiedene Schutzfunktionen einschließlich Überlastschutz, Wassermangelerkennung als auch Schutz vor Netzunterspannung oder -überspannung, hoher Umgebungstemperatur, Phasenausfall, blockierten Pumpen und Kurzschluss. Fehlermeldungen werden über das Display ausgegeben.
Eingang:
In1: Eingang, Sensorsignal 4 - 20 mA, 0 - 10 V, 0 - 20 mA oder 2 - 10 V
In2: Eingang, Sollwert 0 - 20 mA, 0 - 10 V, 4 - 20 mA oder 2 - 10 V
Ausgang:
Spannungsausgang +24 V mit max. Kontaktstärke von 50 mA
Potentialfreie Sammelbetriebs- und Sammelstörmeldungen
Ext. Ein/Aus-Modus. Infrarotkommunikation
Steckplatz für Wilo-IF-Module Modbus, BACnet, CAN, PLR, LON für die Anbindung an die Gebäudeautomation
Grüne-Knopf-Technologie und Display ermöglichen eine besonders einfache Parametrierung und Betrieb des Elektronikmoduls. Die Pumpe ist mit einem hochleistungsfähigen Kupplungsschutz ausgestattet. Spezielle, eingebaute Hebeösen stellen einen einfachen Pumpeneinbau sicher. Zwischenlager in der Hydraulik und korrosionsbeständige Welle mit Edelstahlhülse gewährleisten eine lange Lebensdauer.
Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung, in industriellen Umwälzsystemen sowie in Prozesswasserkreisläufen und geschlossenen Kühlkreisläufen. Sie kann ferner in Waschanlagen sowie für die Bewässerung verwendet werden.
Besonderheiten/Produktvorteile
Hocheffizienter EC-Motor der Energieeffizienzklasse IE5 entsprechend IEC 60034-30-2
Einfacher Betrieb und Einstellung durch grünen Knopf mit Blockierfunktion und Display
Wirkungsgradoptimierte, lasergeschweißte und hocheffiziente 2D-/3D-Hydraulik (mit Durchfluss- und Entgasungsoptimierung)
Korrosionsbeständige Laufräder, Leiträder und Stufengehäuse
Volumenstrom- und NPSH-optimiertes Pumpengehäuse
Wartungsfreundliche Bauart
Trinkwasser-Zulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung)
Lieferumfang
Wilo-Helix EXCEL Hochdruck-Kreiselpumpe
Einbau- und Betriebsanleitung
Wilo-Helix EXCEL 2, 4, 6, 10, 16 PN 16, Ausführung mit Ovalflanschen: Oval-Gegenflansche aus Edelstahl, mit dazugehörigen Schrauben, Muttern und Dichtungen
Hinweise zur Bauart
Die gesamte Baureihe HELIX EXCEL ist mit einer anwenderfreundlichen „X-Seal"-Kartuschen-Gleitringdichtung (mit serienmäßiger Gleitringdichtung) ausgestattet, die eine schnelle und einfache Wartung ermöglicht.
Für Pumpen in den Ausführungen PN 16 und PN 25 sind runde Gegenflansche aus Grauguss oder Edelstahl, Schrauben, Muttern und Dichtungen als Zubehör erhältlich.
Die Ausbaukupplung ermöglicht einen Austausch der Gleitringdichtung, ohne Ausbau des Motors (bei = 5,5 kW)
Optionale, einsteckbare IF-Module
Sensoren sind als Zubehör erhältlich.
Bypass-Sets sind als Zubehör erhältlich. Verwendungshinweis: Wasserversorgung und Druckerhöhung
Industrielle Umwälzanlagen
Prozesswasser
Geschlossene Kühlkreisläufe
Waschanlagen
Bewässerung
