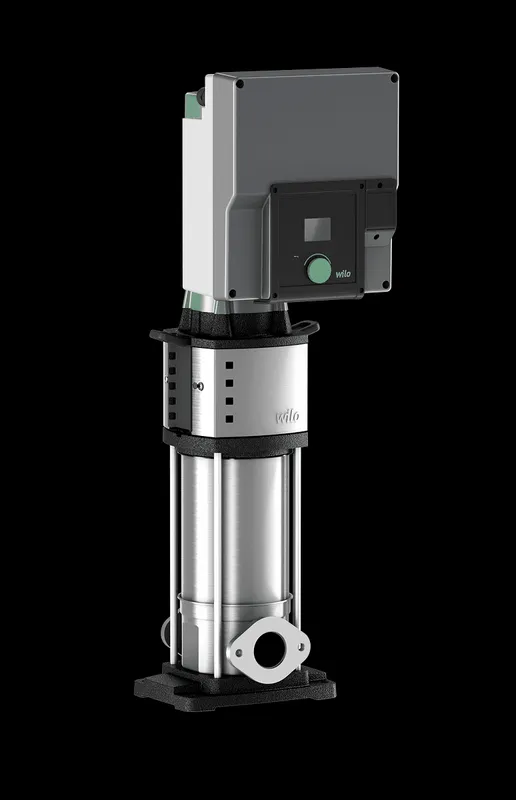

Wilo Hochdruck-Kreiselpumpe HELIX2.0-VE208-1/16/E/S/3,G 1,1.1kW

Hocheffiziente, normalsaugende Hochdruck-Kreiselpumpe in vertikaler Bauart mit Inline-Anschlüssen, ausgestattet mit elektronisch geregeltem EC-Motor der Energieeffizienzklasse IE5 entsprechend der IEC 60034-30-2.
Der Anschluss der Pumpen- und Motorwelle erfolgt mittels Schalenkupplung. Ein gesondertes Laternen-Kugellager stellt die optimale Aufnahme von Axialkräften sicher. Spezielle, fest angebaute Hebeösen ermöglichen den einfachen Einbau der Pumpe.
Die Pumpe ist geeignet für die Wasserversorgung, Wasserverteilung und Druckerhöhung, für industrielle Umwälzsysteme, Prozesswasser, geschlossene Kühlkreisläufe und Heizungsanwendungen. Sie kann auch in Waschanlagen sowie für die Bewässerung verwendet werden.
Regelungsarten:
Festdrehzahl n-c: manuell mit dem grünen Knopf oder mit Hilfe externer Signale
Konstanter Druck p-c, konstanter Differenzdruck ?p-c, variabler Druck p-v, variabler Differenzdruck ?p-v: Druckregelung mit Sensor, Sollwerteinstellung mit grünem Knopf oder mit Hilfe externer Signale
PID-Regelung: Andere konstante Regelungsvariablen (Temperatur, Volumenstrom, Druck …) mit Sensor, Sollwerteinstellung mit grünem Knopf oder mithilfe externer Signale
Das Elektronikmodul bietet verschiedene Funktionen:
Erkennung des Maximaldruckgrenzwerts
Erkennung des Minimaldruckgrenzwerts
Wassermangelerkennung durch Ansaugsensor
Nullmengentest (offener Kreis)
No-Flow Stop (geschlossener Kreis)
Trockenlauferkennung
Berechnung des Volumenstroms mithilfe eines Differenzdrucksensors
Pumpen-Kick
Fehler- und Warncodes
Überlastschutz
Steckplatz für Wilo CIF-Module PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) für die Anbindung an die Gebäudeautomation
Grüne LED zeigt den Pumpenstatus an
Blaue LED zeigt an, dass die Pumpe von außen über eine Schnittstelle geregelt wird
Zugangssperre
Analogeingang:
IN (AI 1): Eingang, Sensorsignal 4 … 20 mA, 0 … 10 V, 0 … 20 mA oder 2 … 10 V
IN (AI 2): Eingang, Sollwert 0 … 20 mA, 0 … 10 V, 4 … 20 mA oder 2 … 10 V
Digitaler Eingang IN (DI 1):
Extern AUS
Wassermangelerkennung durch binären Eingang
Doppelpumpen-Management (zwei Einzelpumpen)
Haupt-/Reservebetrieb
Pumpentausch im Haupt-/Reservebetrieb nach 24 Stunden oder automatischer Störumschaltung
Kabelgebundene Verbindung über Wilo Net
Besonderheiten/Produktvorteile
IE5 EC-Motor und integrierter Frequenzumrichter in Kombination mit hocheffizienter Helix-Hydraulik
2"-LCD-Farbdisplay, Wilo Grüne-Knopf-Technologie und Soft-Button mit Zurück-Funktion. Das übersichtliche Pumpenmenü ermöglicht eine komfortable Einstellung der Pumpe.
Analoge und digitale Schnittstelle sowie CIF-Modul
Intelligente Regelung mit verschiedenen Regelungsarten einschließlich integriertem Doppelpumpen-Management
Wirkungsgradoptimierte, lasergeschweißte und hocheffiziente 2D-/3D-Hydraulik (mit Volumenstrom- und Entgasungsoptimierung)
Korrosionsbeständige Laufräder, Leiträder und Stufengehäuse
Hydraulik mit Volumenstrom- und Entgasungsoptimierung
Volumenstrom- und NPSH-optimiertes Pumpengehäuse
Wartungsfreundliche Bauart
Trinkwasserzulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung)
Lieferumfang
Hochdruck-Kreiselpumpe Helix2.0-VE
Einbau- und Betriebsanleitung
Helix2.0-VE 2 - 16 (PN 16-Ausführung mit Ovalflanschen): Edelstahl-Gegenflansche mit dazugehörigen Schrauben, Muttern und Dichtungen
Hinweise zur Bauart
Die Baureihe Helix2.0-VE ist je nach Ausführung mit einer anwenderfreundlichen Gleitringdichtung (X-Seal) in Kartuschen-Bauweise sowie mit einer serienmäßigen Dichtung für eine einfache Wartung bzw. mit einer serienmäßigen Gleitringdichtung ausgestattet.
Für Pumpen in den Ausführungen PN 16 und PN 25 sind runde Gegenflansche aus Grauguss oder Edelstahl, Schrauben, Muttern und Dichtungen als Zubehör erhältlich.
Die Ausbaukupplung ermöglicht einen schnellen und einfachen Austausch der Gleitringdichtung ohne Ausbau des Motors (ab 5,5 kW).
Optional einsteckbare Wilo CIF-Module PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) für die Anbindung an die Gebäudeautomation
Optionaler Anschluss für M12 RJ45 CIF Ethernet
Sensoren sind als Zubehör erhältlich: Differenzdruckset 4-20 mA und Relativdruckset 4-20 mA
Bypass-Sets sind als Zubehör erhältlich Verwendungshinweis: Wasserversorgung und Druckerhöhung
Industrielle Umwälzanlagen
Prozesswasser
Geschlossene Kühlkreisläufe
Heizung
Waschanlagen
Bewässerung
