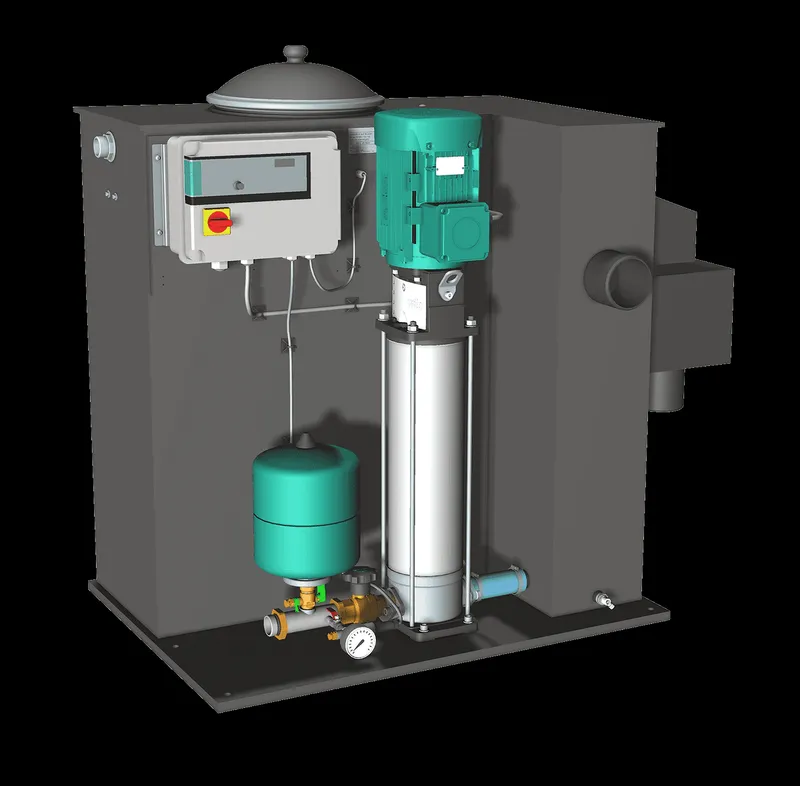

Wilo Einzelpumpenanlage Economy CO/T-1 Helix V 403/EC,G11/4/G11/4,0.37kW

Kompakt-Druckerhöhungsanlage, mit Vorbehälter zur Systemtrennung (Trinkwasser/Trinkwasser oder Trinkwasser/Nicht-Trinkwasser) gemäß DIN 1988 und DIN EN 1717 (Flüssigkeitskategorie 5) für den mittelbaren Anschluss. Bestehend aus Vorbehälter, Schwimmerventil, Schwimmerschalter als Trockenlaufschutz-Signalgeber und einer normalsaugenden, vertikalen Edelstahl-Hochdruckkreiselpumpe in Trockenläuferausführung.

Anschlussfertig mit Verrohrung auf PE Grundplatte montiert, inkl. Steuer-/ Regelgerät mit allen erforderlichen Mess- und Stelleinrichtungen.

Zur Trinkwassertrennung sowie vollautomatischen Wasserversorgung und Druckerhöhung in Wohn­, Büro­ und Verwaltungsgebäuden, Hotels, Krankenhäusern, Kaufhäusern (im Geltungsbereich der DIN 1988 und DIN EN 806 sind hierfür Anlagen mit einer Reservepumpe vorzusehen) sowie in Industriesystemen.

Zur Förderung von Trinkwasser, Brauchwasser, Kühlwasser, Löschwasser (außer für Feuerlöschanlagen gemäß DIN14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Gebrauchswässern die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Besonderheiten/ Produktvorteile

Trinkwasser-Zulassung der Pumpe für alle medienberührten Teile (EPDM Version)

Hocheffiziente Pumpenhydraulik der Baureihe Helix V in Verbindung mit IEC-Normmotoren

Integrierte Wassermangelerkennung mit automatischer Abschaltung über Trockenlaufschutz-Relais

Drehrichtungsunabhängige Gleitringdichtung der Pumpen

Flexibles Laternen-Design ermöglicht direkten Zugang zur Gleitringdichtung

Medienberührte Teile sind korrosionsfest

Vorbehälter aus Polyethylen (PE) mit Betriebsüberlauf (HT) sowie Überlaufschlitz gemäß DIN EN 13077 (optional mit

Überlaufkasten inkl. Schmutzschutz erweiterbar)

Zulaufventil auslaufberuhigt sowie werksseitig verdrehsicher montiert

Druckverlustoptimierte Hydraulik der Gesamtanlage

Einfache Inbetriebnahme und Betrieb mit dem Easy Controller

Werkseitige Prüfung und Voreinstellung auf optimalen Arbeitsbereich

Ausstattung/ Funktion

Edelstahl-Hochdruckkreiselpumpe der Baureihe Helix V

Grundrahmen aus Polyethylen (PE)

Absperrarmatur auf der Druckseite

Rückflussverhinderer auf der Saugseite

Membrandruckbehälter 8 l, PN16 inkl. Durchflussarmatur nach DIN 4807, Druckseite

Drucksensor, Druckseite

Manometer, Druckseite

EC-Regelung mit IP 54 Kunststoffgehäuse, bestehend aus internem Netzteil, Mikroprozessor, analogen und digitalen Eingangs- und Ausgangsmodulen

Bedienung/ Anzeige

Vollelektronischer Easy Controller mit internem Netzteil, Mikroprozessor, analogen und digitalen Eingängen und Ausgängen für die Ansteuerung und Verknüpfung von Festdrehzahl-Einzelpumpen

Werkseitig voreingestellte Parameter für einfache Inbetriebnahme/Start

Einstellung des Sollwerts, Betriebsparameter und Quittierung der Störmeldungen durch Grüne-Knopf-Technologie

LC-Display (hinterleuchtet) zur Anzeige der Betriebsdaten, der Reglerparameter, des Betriebsstatus der Pumpe, des Istdrucks, der Fehlermeldungen und des Verlaufsprotokolls

LEDs zur Anzeige des Anlagenstatus (Betrieb/Störung/Wassermangel/Überdruck)

Feststellbarer Hauptschalter

Menüführung mit Symbolen

Sperren der Parametereinstellungen

Betrieb wählbar mit/ohne Reservepumpe

Betriebsstundenzähler für jede Pumpe

Betriebsstundenzähler für die gesamte Anlage

Netz-Ein/Aus-Zähler für jede Anlage

Störungsprotokoll für die letzten 9 Störungen

Empfohlenes Zubehör (gesondert bestellen)

Flexible Anschlussleitungen oder Kompensatoren

Membrandruckbehälter

Überlaufkasten inkl. Schmutzschutz

Eingehaltene Normen

Technische Regeln für Trinkwasserinstallationen (TRWI) DIN 1988 (EN806)

Membrandruckbehälter/ Ausdehnungsgefäße DIN 4807

Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln EN 50178

Elektrische Ausrüstung von Maschinen EN 60204-1

Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke EN 60335-1

Niederspannungsschaltgerätekombinationen EN 60439-1/ 61439-1

EMV Störfestigkeit für Industriebereiche EN 61000-6-2

EMV Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe EN 61000-6-3
