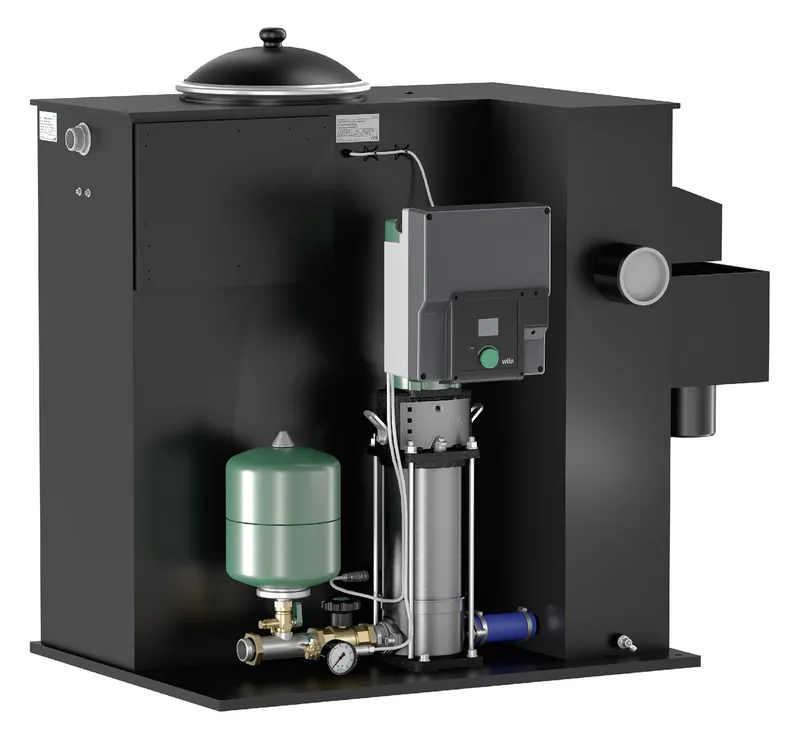

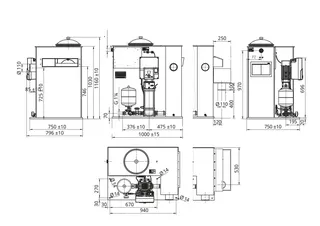

Wilo Einzelpumpenanlage COR/T-1HELIX2.0 VE403-GE,G11/4,550W

Kompakt-Druckerhöhungsanlage, mit Vorbehälter zur Systemtrennung (Trinkwasser/Trinkwasser oder Trinkwasser/Nicht-Trinkwasser), gemäß DIN 1988 und DIN EN 1717 (Flüssigkeitskategorie 5) für den mittelbaren Anschluss. Bestehend aus Vorbehälter, Schwimmerventil, Schwimmerschalter als Trockenlaufschutz-Signalgeber und einer normalsaugenden, vertikalen Edelstahl-Hochdruckkreiselpumpe in Trockenläuferausführung inkl. luftgekühltem integrierten Frequenzumrichter.

Anschlussfertig mit Verrohrung auf der PE-Grundplatte des Behälters montiert, mit allen erforderlichen Mess- und Stelleinrichtungen.

Zur Trinkwassertrennung sowie vollautomatischen Wasserversorgung und Druckerhöhung in Wohn-, Büro- und Verwaltungsgebäuden, Kaufhäusern (im Geltungsbereich der DIN 1988 und DIN EN 806 sind hierfür Anlagen mit einer Reservepumpe vorzusehen) sowie in Industrie- und Landwirtschaftssystemen.

Zur Förderung von Trinkwasser, Brauchwasser, Kühlwasser, Löschwasser (außer für Feuerlöschanlagen gemäß DIN 14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Brauchwässern, die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Besonderheiten/ Produktvorteile

Einfache Bedienung und Konfiguration durch Drehknopf und Farbdisplay mit Klartextanzeige.

Trinkwasserzulassung der Pumpe für alle medienberührten Teile (EPDM Version).

Hocheffiziente Pumpenhydraulik der Baureihe Helix2.0 VE in Verbindung mit IE5 IEC-Normmotoren und stufenlosem Regelbetrieb mit integriertem Frequenzumrichter.

Überproportional große Regelbandbreite des Frequenzumrichters von 25 Hz bis zu 60 Hz maximal (versionsabhängig).

Drehrichtungsunabhängige Gleitringdichtung der Pumpe.

Integrierter Motorschutz gegen Überhitzung durch PTC.

Integrierte Wassermangelerkennung mit automatischer Abschaltung über das Leistungskennfeld der Motor-Regelelektronik.

Medienberührte Teile sind korrosionsfest.

Vorbehälter aus Polyethylen (PE) mit Betriebsüberlauf (HT) sowie Not-Überlaufschlitz gemäß DIN EN 13077 (optional mit Überlaufkasten inkl. Schmutzschutz erweiterbar).

Zulaufventil auslaufberuhigt sowie werkseitig verdrehsicher montiert.

Druckverlustoptimierte Hydraulik der Gesamtanlage.

Werkseitige Prüfung und Voreinstellung auf optimalen Arbeitsbereich (inklusive Werksprüfprotokoll).

Ausstattung/ Funktion

Eine Pumpe der Baureihe Helix2.0 VE, mit IE5-äquivalentem Normmotor und stufenlosem Regelbetrieb mit integriertem Frequenzumrichter

Grundplatte aus Polyethylen (PE)

Absperrarmatur auf der Druckseite

Rückflussverhinderer auf der Saugseite

Membrandruckbehälter 8 l, PN16 inkl. Durchflussarmatur nach DIN 4807, Druckseite

Drucksensor, Druckseite

Manometer, Druckseite

Drucksensor, Saugseite

Die Wilo-Druckerhöhungsanlage kann auf Anfrage als Sonderanlage mit dem Schaltgerät Wilo-CTRL SCe ausgeführt werden.

Regelungsarten

Druck konstant

Druck variabel: Druckregelung mit Sensor, Sollwerteinstellung über grünen Knopf oder über externe Signale

Das elektronische Modul bietet diverse Schutzfunktionen. Dazu gehören:

Überlastschutz

Erkennung von Trockenlauf

Netzunter- oder Überspannung

Zu hohe Umgebungstemperatur

Fehlende Phase

Blockierte Pumpe

Kurzschluss

Fehlermeldungen werden auf dem Display ausgegeben.

Eingang:

In1: Eingang Sensorsignal 4-20 mA, 0-10 V, 0-20 mA oder 2-10 V

In2: Eingang Sollwert 0-20 mA, 0-10 V, 4-20 mA oder 2-10 V

Schnittstellen:

Spannungsausgang + 24 V mit max. Kontaktbelastbarkeit von 50 mA

Potentialfreie Sammelstör- und Betriebsmeldung

Extern EIN/AUS Betrieb. IR-Kommunikation

Steckplatz für Wilo IF-Module Modbus, BACnet, CAN, PLR, LON zur Anbindung an die Gebäudeautomation

Empfohlenes Zubehör (gesondert bestellen)

Flexible Anschlussleitungen oder Kompensatoren

Membrandruckbehälter

Überlaufkasten inkl. Schmutzschutz

Eingehaltene Normen

Technische Regeln für Trinkwasserinstallationen (TRWI) DIN 1988 (EN 806)

Membrandruckbehälter/ Ausdehnungsgefäße DIN 4807

Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln EN 50178

Elektrische Ausrüstung von Maschinen EN 60204-1

Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke EN 60335-1

Niederspannungsschaltgerätekombinationen EN 60439-1/ 61439-1

EMV Störfestigkeit für Industriebereiche EN 61000-6-2

EMV Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe EN 61000-6-3
