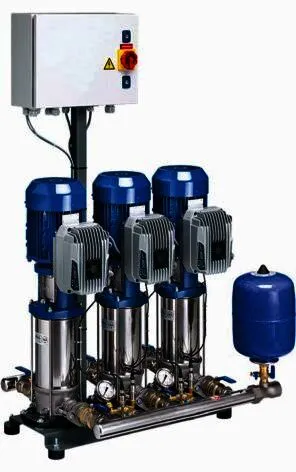

KSB Druckerh. DeltaBasic MVP 2-06/06 mit 2 Movitec 06/06, 1,50kW, Zulauf M

Druckerhöhungsanlage anschlussfertig mit
Standard-Frequenzumformer zur
stufenlosen Drehzahlregelung jeder
einzelnen Pumpe, konstanter
Versorgungsdruck am Verbraucher,
Kompaktbauweise, anschlussfertig,
Einschaltung druckabhängig, Ausschaltung
bedarfsabhängig, elastische Aufstellung
aller Pumpen. Entspricht DIN 1988-500.
Funktion:
Druckerhöhungsanlage für einstellbaren,
konstanten Versorgungdruck zum Einsatz
im Trinkwasserbereich. Jede Pumpe ist
drehzahlgeregelt und im Wechsel im
Betrieb zur Sicherstellung gleicher
Laufzeit bei allen Pumpen. Die Anlage
wird druckabhängig ein- und
ausgeschaltet. Die Steuerung ist
kundenspezifisch vorparametriert bei
Auslieferung.
Ausstattung:
- 2 vertikale Hochdruckkreiselpumpe
Movitec, mit mediumberührten Teilen aus
Edelstahl
- KSB IE3 Motor (>=0.75kW) mit FU
- Pro Pumpe ein Frequenzumrichter am
Motor montiert
- Je ein Rückflussverhinderer pro Pumpe
und je eine abschließbare Absperrarmatur
auf der Saug- und Druckseite jeder Pumpe
- Mit Flowjet durchströmter
8-l-Membrandruckbehälter auf der
Druckseite als Steuerbehälter mit
Absperrarmatur und Entleerungsventil
- 1 Drucksensor für jeden
Frequenzumrichter zur Steuerung des
Versorgungsdrucks und Manometer
- Bei unmittelbarem Anschluss ist ein
Druckschalter mit Manometer und
Absperrarmatur für Trockenlaufschutz der
Anlage enthalten oder bei mittelbarem
Anschluss ist der Trockenlaufschutz in
der Zusatzausstattung auszuwählen. Bei
mittelbarem Anschluss im Saugbetrieb ist
der Trockenlaufschutz anzufragen.
- Abschließbarer Hauptschalter am
Schaltschrank
- Saug- und Drucksammler einseitig
anschließbar über Gewinde oder
Rundflansch. (Bei mittelbarem Anschluss
im Saugbetrieb sind der saugseitige
Sammler und die Rückschlagklappen nicht
enthalten.)
- Alle Komponenten auf einer Grundplatte
montiert
- Pumpen schwingungsgedämpft auf
Grundplatte montiert
- Fußset als Höhenausgleich für unebene
Untergründe
Betriebsdaten:
Förderstrom Anlage: ______________ m3/h
Förderstrom Pumpe : ______________ m3/h
Förderhöhe Pumpe : ______________ m
Förderhöhe bei(Q=0): ______________ m
min. vorh. Vordruck: _________ bar
max. vorh. Vordruck: _________ bar
Fördermedien: Trinkwasser, Brauchwasser,
Kühlwasser ohne aggressive und abrasive
Bestandteile
Mediumtemperatur: 60 Grad Celsius
Betriebsdruck: bis 16 bar
Schutzart Anlage IP55
Betriebsspannung: 3ph 400 V +N 50 Hz
Antrieb:
- Motor: KSB Motor
- Effizienzklasse: IE3
- Schutzart Anlage: IP55
Überwachung/Steuerung/Regelung:
- Stufenlose Regelung
durch Frequenzumrichter
- Integrierter elektronischer
Trockenlaufschutz
- Automatischer Pumpenwechsel zur
Sicherstellung gleicher Laufzeiten der
Pumpen
- Automatischer Pumpenwechsel bei
Ausfall einer Pumpe
- Spitzenlastpumpen: Beide Pumpen im
Parallelbetrieb
Kommunikation/Schnittstellen:
- 1 potenzialfreier Digitaleingang für
externen Trockenlaufschutz
- Bedienfeld mit Funktionstasten
- LEDs zur Anzeige Funktion und Störung
Werkstoffe:
- Pumpe: medienberührte Bauteile aus
Edelstahl
- Verrohrung: Edelstahl
- Armaturen: Messing oder Edelstahl,
trinkwassergeeignet
- Grundplatte: Stahl pulverbeschichtet
Zertifizierung:
Die Anlage ist für Trinkwasser geeignet.
Zertifizierungen nach ACS (Frankreich)
und WRAS (England) sind vorhanden. Die
Rückflussverhinderer und Absperrklappen
bis DN50 sind DVGW-zugelassen.
Druckerhöhungsanlagen werden ab Werk
einer Nassprüfung mit hygienisch
behandeltem Wasser unterzogen und nach
der Prüfung verschlossen. Während des
Tests überprüft KSB kontinuierlich die
Qualität des Testwassers. Prüfzeugnis
auf Wunsch erhältlich.
Technik:
zul.Anlagenenddruck: 16 bar
Baureihe Pumpe: Movitec
Baugröße Pumpe: 06/06
Leistung P2: 1.5 kW
Einschaltart: Sanftanlauf am FU
Nennstrom: 11 A
Motordrehzahl: 2900 1/min
Gesamtanschl.Lstg.: 3.58 kVA
Betriebsspannung: 3ph 400 V
Netzfrequenz: 50 Hz Hz
Motorschutzart: IP55
Effizienzklasse: IE3
Anlagengewicht: 98,536 kg
Maße und Anschlüsse:
Saugseite: G 1 1/2
Druckseite: G 1 1/2
Bestellinformationen:
Fabrikat: KSB
Baureihe: DeltaBasic MVP
Baugröße: 2-06/06
Artikelnummer: 48281322
EAN/GTIN: 4031932329804
Materialpreisgruppe: L1 Verwendungshinweis: Kein Verwendungshinweis vorhanden
