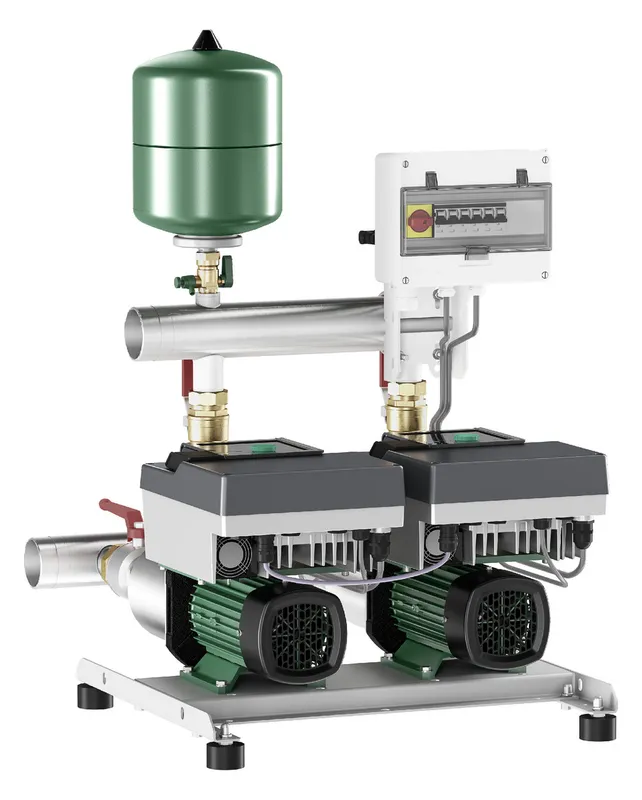

Wilo Druckerhöhungsanlage ISAR MODH1-E-2-CH3-LE-205-DE,R11/4,1.1kW

Kompakt-Druckerhöhungsanlage gemäß DIN 1988 und DIN EN 806, für den unmittelbaren oder mittelbaren Anschluss. Bestehend aus normalsaugenden, parallel geschalteten, horizontalen Edelstahl-Hochdruckkreiselpumpen. Anschlussfertig mit Edelstahlverrohrung auf Grundrahmen montiert, inkl. integrierter Steuerung durch die Frequenzumformer mit allen erforderlichen Mess- und Stelleinrichtungen.
Zur vollautomatischen Wasserversorgung und Druckerhöhung in Wohn¬, Büro¬ und Verwaltungsgebäuden, Hotels, Krankenhäusern, Kaufhäusern sowie in Industriesystemen.
Zur Förderung von Trinkwasser, Prozesswasser, Kühlwasser oder anderen Gebrauchswässern, die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.
Besonderheiten/ Produktvorteile
Hohe Betriebssicherheit durch Anlage mit zwei oder drei horizontalen, mehrstufigen, frequenzgeregelten Medana CH3-LE-Pumpen mit Hydraulik aus Edelstahl
Einfache Installation und Wartung dank spezieller, flexibel einstellbarer Anschlüsse an Sammelverrohrungen
Einfache Inbetriebnahme und Betrieb über das Grafikdisplay
Trinkwasserzulassung (ACS und UBA Liste) für Pumpen mit medienberührenden Bauteilen aus Edelstahl
Ausstattung/ Funktion
2 oder 3 Medana CH3-LE-Pumpen pro Anlage
Medienberührte Bauteile sind korrosionsbeständig
Galvanisch verzinkter Grundrahmen mit höhenverstellbaren Schwingungsdämpfern zur Körperschallisolierung
Absperrventil an jeder Pumpe auf Saug- und Druckseite
Rückflussverhinderer, druckseitig
4 Drucksensoren, je 2 saug- und enddruckseitig
Manometer optional, saugseitig
Manometer, enddruckseitig
Membrandruckbehälter (8 l/PN 10)
Wassermangelsicherung integriert
Regelung der Anlage wird durch die in der Pumpe integrierten Frequenzumformer realisiert
Bedienung/ Anzeige
Regelung über vollelektronischen Frequenzumformer der Pumpe, Bedienung über Grafikdisplay und Drehknopf
Werkseitig voreingestellte Parameter für einfache Inbetriebnahme/Start
Einstellung des Sollwerts, Betriebsparameter und Quittierung der Störmeldungen durch Grüne-Knopf-Technologie
Hochauflösendes Grafikdisplay mit grünem Knopf und 2 Tasten zur Anzeige der Betriebsdaten, der Reglerparameter, des Betriebsstatus der Pumpen, des Istdrucks, der Fehlermeldungen und des Verlaufsprotokolls
Feststellbarer Hauptschalter
Menüführung mit Klartext
Sperren der Parametereinstellungen
Betrieb wählbar mit/ohne Reservepumpe
Betriebsstundenzähler für jede Pumpe
Betriebsstundenzähler für die gesamte Anlage
Netz-Ein/Aus-Zähler für jede Anlage
Störungsprotokoll für die letzten 9 Störungen
Empfohlenes Zubehör (gesondert bestellen)
Flexible Anschlussleitungen oder Kompensatoren
