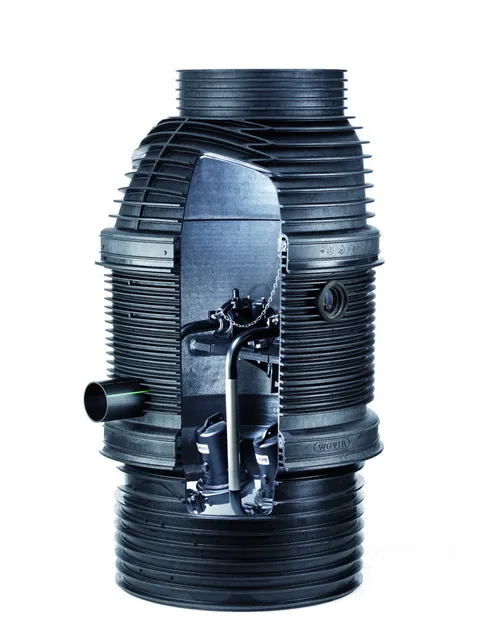

Jung Pumpen KUNSTSTOFFSCHACHT PKS-D 1000-D80

"Pentair Jung Pumpen Pumpstation aus Kunststoff
PKS-D 1000-D80
Auftriebssicherer und grundwasserdichter
Pumpenschacht aus Polypropylen (PP) zur
Aufnahme zweier Abwassertauchpumpen
mit/ohne Ex-Schutz, befahrbar bis
Klasse D. Allgemeine bauaufsichtliche
Zulassung Z-42.1-410.
Die Segmentbauweise erleichtert die
Montage vor Ort.
- Unterteil mit Rohrstutzen OD/DN 160
für den Zulauf DN 150 und 2 Druck-
stutzen DN 80.
- Schachtring mit Traverse zur
Befestigung der Gleitrohre und
2 Muffen DN 100 für Lüftung/Kabelrohr
- Konus 1000/625
- Auflagering zur Aufnahme einer
Schachtabdeckung d=610 mm
Die Abdichtung der einzelnen Segmente
erfolgt mit Lippendichtringen.
Kupplungsfüße GR 80, Druckleitungen
DN 80, Rückschlagklappen DN 80 und
Spülanschlussmöglichkeit sind bereits
im Unterteil montiert.
Abmessungen ohne Abdeckung:
1000 mm - Nenndurchmesser
2775 mm - Gesamthöhe
2070 mm - Sohle-Zulauf von oben
1325 mm - Sohle-Druckstutzen von oben
1764 l - Behältervolumen
443 kg - Gewicht
Die Standardeinbautiefe von 2,77 m lässt
sich durch Einsatz von Schachtverlänge-
rungen PSV-D bis auf 4,90 m vergrößern.
Bauseits erfolgt das Zusammenführen der
beiden Druckleitungen (Flansch DN 80).
Achtung: Aus Platzgründen ist der Einsatz
von Tauchschaltern nicht möglich." Verwendungshinweis: Kein Verwendungshinweis notwendig.
