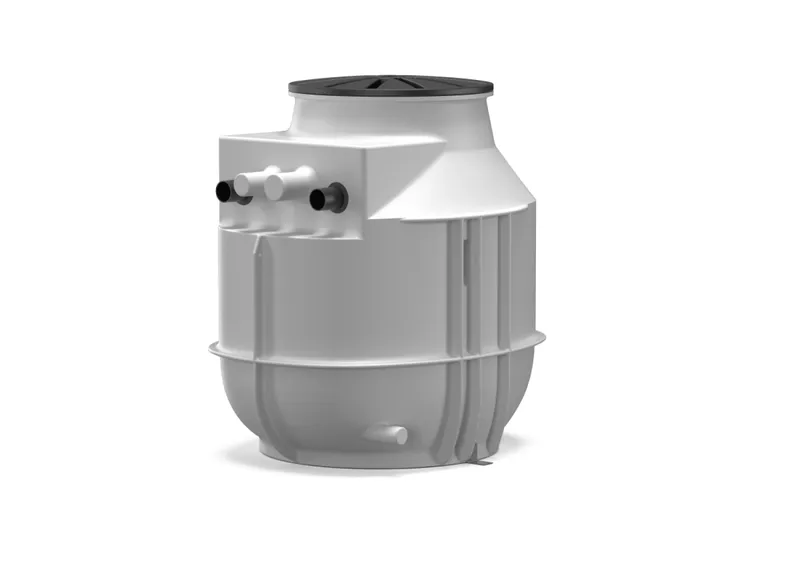

Wilo Pumpenschacht WS40D

Kunststoffschacht mit Verrohrung, zum Anschluss von zwei Pumpen. Geeignet für den Erdeinbau oder die Gebäudeaufstellung.

Fördermedium

Zur Sammlung und Förderung in gewerblichen Bereichen von:

Abwasser mit Fäkalien

Abwasserförderung nach 12050

DIN EN 12050-1:

DrainLift WS 40E/D mit Rexa PRO-S ...

EN 12050-1:

DrainLift WS 40E/D mit Rexa MINI3-S ...

DrainLift WS 40E/D mit Rexa FIT-S ...

DrainLift WS 50E/D mit Rexa UNI ...

Konstruktion

Schacht

Pumpenschacht mit optimierter Geometrie für einen ablagerungsfreien Betrieb. Schachtkörper mit Verrippungen für eine hohe Formsteifigkeit und Auftriebssicherheit. Die Zuläufe sind frei wählbar. Zum Anschlagen der Hebemittel sind zwei Transportösen integriert. Der nach oben gewölbte Schachtdeckel ist begehbar und mit max. 200 kg belastbar.

Für die Gebäudeaufstellung ist der Pumpenschacht mit einer Bodenbefestigung ausgestattet.

Verrohrung

Druckrohr mit pumpenseitigem Flanschanschluss

Absperrschieber

Überwasserkupplung

Kugelrückflussverhinderer (integriert in die Überwasserkupplung)

Lieferumfang

Kunststoffschacht mit eingebauter Verrohrung

Verrohrung mit Absperrschieber und Überwasserkupplung mit integriertem Rückflussverhinderer

Schachtdeckel mit Dichtung

HT-Doppelmuffe 50 mm (2 in) für Entleerungsanschluss

Zulaufset mit Lochsäge 124 mm (5 in) und Dichtung DN 100

Bodenbefestigung

Einbau- und Betriebsanleitung Verwendungshinweis: Als Hebeanlage innerhalb von Gebäuden (Überflureinbau).

Als Pumpenschacht außerhalb von Gebäuden (Unterflureinbau).

Zur rückstausicheren Entwässerung von

Ablaufstellen unterhalb der Rückstauebene

Ablaufstellen, die nicht über das natürliche Gefälle entwässert werden können.
