Ablaufgarnitur Badewanne auswählen: Maße und Varianten
So vergleichen Sie Normal- und Sonderwannen, Anschlüsse und Funktionen der Ablaufgarnitur.
Kurz erklärt: Für eine Badewanne wählen Sie die Ablaufgarnitur nach Wannentyp, Ablauf- und Überlaufanschluss sowie der benötigten Bowdenzuglänge. Normalwannen-Garnituren sind für die angegebene Wannenart vorgesehen. Prüfen Sie außerdem, ob die Garnitur eine Wannenfüllfunktion bietet und ob ein Standard- oder verlängertes Modell zum konkreten Wannenmodell gehört.
Eine passende Ablaufgarnitur muss zur Wannenart und zu den Anschlüssen passen. Entscheidend sind außerdem Bowdenzuglänge, Überlauf und die Frage, ob die Garnitur die Wanne auch füllt.
Sicherheit geht vor
Undichte Anschlüsse können Wasser austreten lassen und Schäden verursachen. Heißes Füllwasser kann zu Verbrühungen führen. Anschluss der Mischwasserzufuhr, Ablauf und Funktionskontrolle übernimmt der Fachbetrieb; Arbeiten an Trinkwasserleitungen ebenfalls.
Welche Ablaufgarnitur passt zu einer Normalwanne oder Sonderwanne?
Beginnen Sie mit der Wannenart und dem konkreten Wannenmodell. Die Produktbeschreibungen unterscheiden Garnituren für Normalbadewannen und Sonderwannen. Behandeln Sie diese Angaben als wichtige Kriterien für die Auswahl.
Für Normalbadewannen sind GROHE Talentofill als Grundkörper ohne Fertigmontageteile und Viega Multiplex als Funktionseinheit aufgeführt. Bei der Viega-Garnitur nennt die Beschreibung einen Geruchverschluss, einen 45-Grad-Ablaufbogen und eine Bowdenzuglänge von 540 mm.
Die GROHE Talentofill ist als Wannenfüll-, Ab- und Überlaufgarnitur beschrieben. Ihre Produktdaten nennen unter anderem einen Mischwasseranschluss mit 3/4-Zoll-Außengewinde. Prüfen Sie, welche Fertigmontageteile zur gewählten Ausführung gehören.
Für Sonderwannen führt Hansgrohe die Flexaplus und GROHE die Talento. Die Flexaplus hat laut Produktbeschreibung einen flexiblen, kürzbaren Überlaufschlauch. Die Talento ist als Unterbau für Sonderwannen beschrieben.
Vergleichen Sie die Angaben zur Wannenart mit dem Typenschild oder der Modellbezeichnung Ihrer Wanne. Ähnliche Formen oder Abmessungen allein belegen keine passende Kombination.
Die Produktbezeichnung der Talento nennt einen 45-Grad-Ablaufbogen. Ihre Produktdaten führen außerdem ein Abflussrohr mit 50 mm Außendurchmesser und einen Ablaufstopfen mit 1 1/2 Zoll Durchmesser auf.

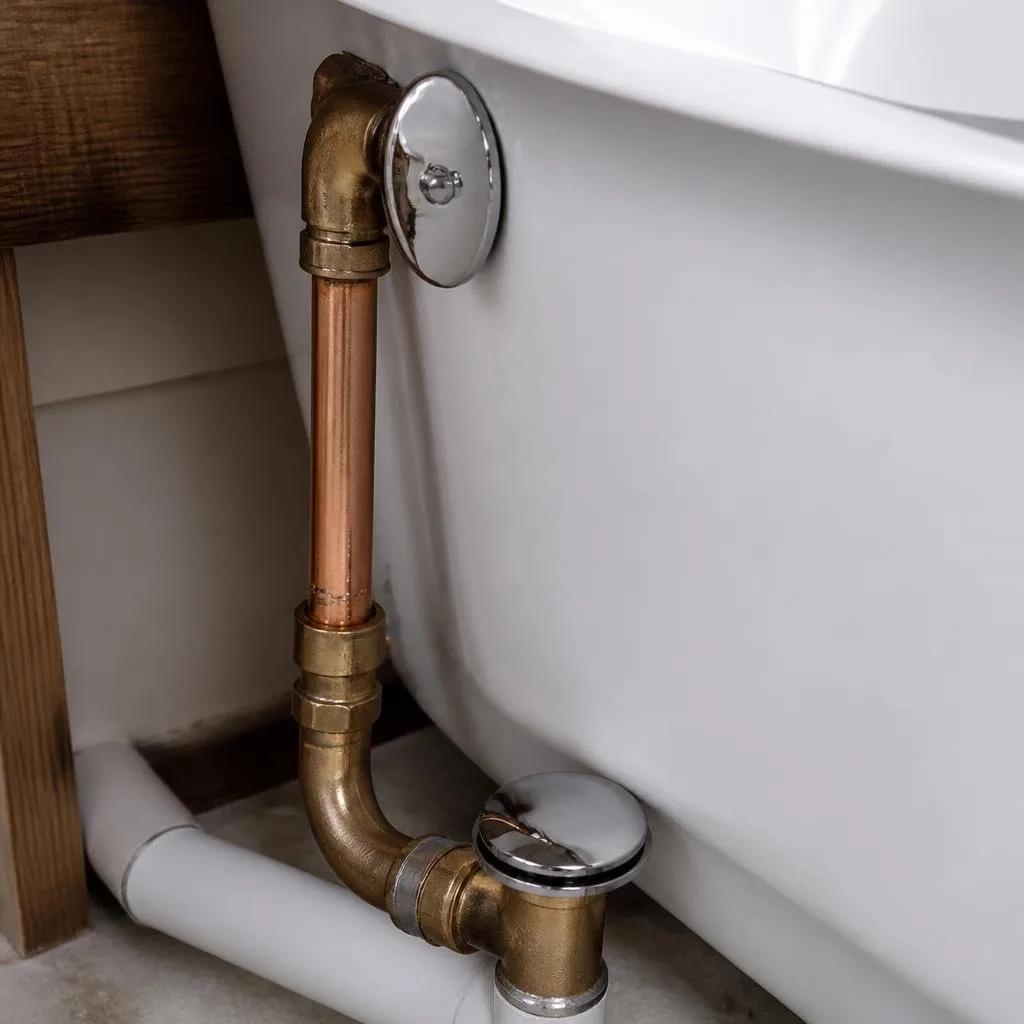

Welche Maße und Anschlüsse sollten Sie vergleichen?
Vergleichen Sie Ablaufanschluss, Einlass für Mischwasser und Bowdenzuglänge getrennt. Die Werte unten gehören zu den jeweils genannten Produktbeschreibungen. Sie sind Auswahlangaben für das jeweilige Modell.
| Garnitur | Dokumentierte Produktdaten | Worauf Sie achten |
|---|---|---|
| GROHE Talentofill | Mischwasser-Einlass 3/4 Zoll Außengewinde; Abflussrohr außen 50 mm; Ablaufstopfen 1 1/2 Zoll | Einlass und Ablauf passend zum Anschlusskonzept einordnen |
| Viega Multiplex | Abgang und Bowdenzuglänge 40/50 x 540 mm | Die angegebene Zuglänge mit der Wannenanordnung abgleichen |
| Hansgrohe Flexaplus | PE-Verschraubung G 1 1/2 x 40/50 mm; Bowdenzug 780 mm; Stauwasserhöhe 50 mm | Sonderwanne und flexible, kürzbare Überlaufleitung berücksichtigen |
| GROHE Talento | Abflussrohr außen 50 mm; Ablaufstopfen 1 1/2 Zoll | Ausführung für Sonderwannen beachten |
| Kaldewei COMFORT-LEVEL | Standard- und verlängerte Ausführung; beim PLUS-Modell bis zu 50 mm höherer Wasserstand | Badewannenmodell und Ausführung gemeinsam prüfen |
Das Maß am Ablaufstopfen und der Anschluss des Abflussrohrs bezeichnen verschiedene Angaben. Bei Talentofill nennt die Produktbeschreibung zusätzlich einen drehbaren Ablaufbogen beziehungsweise ein drehbares Abflussrohr. Übernehmen Sie solche Einzelheiten nicht ungeprüft auf andere Garnituren.
Welche Rolle spielen Bowdenzug und Überlauf?
Die Bowdenzuglänge ist bei mehreren Garnituren ausdrücklich angegeben: 540 mm bei Viega Multiplex und 780 mm bei Hansgrohe Flexaplus. Sie sollte zur Anordnung von Überlaufbedienung und Ablauf passen. Die Produktbeschreibungen liefern dafür die Modellwerte, aber keine pauschale Länge für alle Wannen.
Bei der Flexaplus nennt Hansgrohe einen flexiblen und kürzbaren Überlaufschlauch sowie eine Stauwasserhöhe von 50 mm. GROHE Talentofill, Viega Multiplex, Hansgrohe Flexaplus und GROHE Talento werden jeweils mit Geruchverschluss beschrieben. Achten Sie darauf, welche dieser Merkmale für Ihre konkrete Garnitur aufgeführt sind.
Profi-Tipp
Halten Sie Wannenmodell und Produktbezeichnung zusammen bereit, wenn Sie eine Garnitur auswählen lassen. So lassen sich Normalwanne, Sonderwanne sowie Standard- und verlängerte Ausführung direkt mit den Kompatibilitätsangaben vergleichen.
Soll die Ablaufgarnitur die Wanne auch füllen?
Eine Ab- und Überlaufgarnitur kann laut Produktbezeichnung zusätzlich eine Wannenfüllfunktion haben. Bei GROHE Talentofill ist diese Funktion ausdrücklich genannt; die Beschreibung führt dafür einen Mischwasser-Einlass mit 3/4-Zoll-Außengewinde auf. Die Produktangabe nennt den Grundkörper ohne Fertigmontageteile.
Bei der Auswahl dieser Funktion sollte auch die Wannenarmatur berücksichtigt werden. Weitere Orientierung bieten die Beiträge Wannenarmatur Aufputz oder Unterputz und Thermostat oder Einhebelmischer. Lassen Sie den Anschluss der Mischwasserzufuhr vom Fachbetrieb einordnen.
Welche Kaldewei-Garnitur passt zum Wannenmodell?
Kaldewei führt die COMFORT-LEVEL-Garnitur 4001 als Standardausführung für Badewannen in Standardlänge. Die verlängerte COMFORT-LEVEL-PLUS-Ausführung ist laut Produktbeschreibung für eine eigene Liste von Wannenmodellen vorgesehen. Die Bezeichnungen Standard und verlängert sollten Sie deshalb zusammen mit dem exakten Wannenmodell prüfen.
Als Beispiele für die Standardausführung nennt Kaldewei CAYONO, PURO und die SANIFORM-Familie. Bei SANIFORM sind die Modelle 366/344 und 367/345 ausgenommen. Für die verlängerte Ausführung nennt die Beschreibung unter anderem CAYONO DUO, PURO DUO, VAIO-Familie sowie SANIFORM PLUS mit den Modellen 366/344 und 367/345.
Die Oberfläche der COMFORT-LEVEL-Ausführung 4001 ist laut Produktbeschreibung verchromt. Die Modellzuordnung bleibt ausschlaggebend, auch wenn Sichtteile optisch passen.
Die COMFORT-LEVEL-PLUS-Beschreibung nennt einen separaten Bedienhebel. Damit lässt sich die maximale Wassermenge stufenlos so einstellen, dass der Wasserstand um bis zu 50 mm erhöht werden kann. Die Beschreibung nennt die Garnitur als geeignet für Kaldewei-Badewannen sowie Turbo Whirls.
Welche Auswahlfehler sollten Sie vermeiden?
Häufige Fehlentscheidungen entstehen, wenn Wannenart, Anschlusswerte oder Modellbezeichnung einzeln betrachtet werden. Eine Garnitur für Normalbadewannen sollte anhand ihrer Produktangaben ausgewählt werden; für Sonderwannen sind die dafür bezeichneten Modelle zu prüfen.
- Wählen Sie nicht allein nach Chrom oder einer anderen sichtbaren Oberfläche.
- Verwechseln Sie den Durchmesser des Ablaufstopfens nicht mit dem Außendurchmesser des Abflussrohrs.
- Gleichen Sie Bowdenzuglänge und Überlaufschlauch mit der vorgesehenen Wannenanordnung ab.
- Prüfen Sie bei einer Füllfunktion, ob der Artikel als Grundkörper ohne Fertigmontageteile beschrieben ist.
- Ordnen Sie Kaldewei Standard- und verlängerte Ausführung dem konkreten Wannenmodell zu.
Wichtiger Hinweis
Eine Produktbezeichnung wie Grundkörper oder Grundset sagt, welche Ausführung beschrieben ist. Prüfen Sie vor der Beauftragung, ob benötigte Fertigmontageteile und passende Anschlüsse zur geplanten Kombination gehören.
„Wannenmodell, Anschlussdaten und Funktion gehören bei der Auswahl zusammen.“
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Ablaufgarnitur am Waschtisch tauschen
- Leicht
- 30–60 Min.
- 3 Materialien
Häufige Fragen
Welche Ablaufgarnitur passt zu einer Normalwanne?
Wählen Sie eine Garnitur, deren Produktbeschreibung ausdrücklich für Normalbadewannen gilt. Im Sortiment sind dafür GROHE Talentofill als Grundkörper und Viega Multiplex als Funktionseinheit aufgeführt. Vergleichen Sie zusätzlich die Anschlussdaten und bei Viega die angegebene Bowdenzuglänge von 540 mm mit der vorgesehenen Wannenanordnung.
Welche Ablaufgarnitur eignet sich für eine Sonderwanne?
Hansgrohe Flexaplus und GROHE Talento sind als Garnituren für Sonderwannen beschrieben. Flexaplus nennt einen flexiblen, kürzbaren Überlaufschlauch und 780 mm Bowdenzuglänge. Prüfen Sie neben der Wannenart auch die Produktdaten zum Ablauf und die konkrete Modellbezeichnung Ihrer Wanne.
Was bedeutet 40/50 x 540 mm bei der Viega Multiplex?
Die Produktbeschreibung führt die Angabe als Abgang x Bowdenzuglänge auf. Für Viega Multiplex sind 40/50 x 540 mm genannt. Vergleichen Sie diese Produktangabe mit der Einbausituation der Wanne. Die Zahl ist keine allgemeine Längenangabe für andere Ablaufgarnituren.
Kann jede Ablaufgarnitur die Badewanne füllen?
Eine Füllfunktion ist nicht bei jeder Produktbeschreibung ausgewiesen. Bei GROHE Talentofill wird die Wannenfüllfunktion ausdrücklich genannt, ebenso ein Mischwasser-Einlass mit 3/4-Zoll-Außengewinde. Die Kaldewei-Beschreibung zur COMFORT-LEVEL-PLUS-Ausführung nennt dagegen eine Garnitur ohne integrierte Füllfunktion.
Was bedeutet verlängert bei einer Kaldewei-Ablaufgarnitur?
Kaldewei führt eine Standard- und eine verlängerte COMFORT-LEVEL-Ausführung mit unterschiedlichen Zuordnungen zu Wannenmodellen. Die Produktbeschreibung nennt für die verlängerte Ausführung unter anderem CAYONO DUO, PURO DUO und die VAIO-Familie. Entscheidend ist der Abgleich mit der Modellbezeichnung Ihrer Badewanne.
