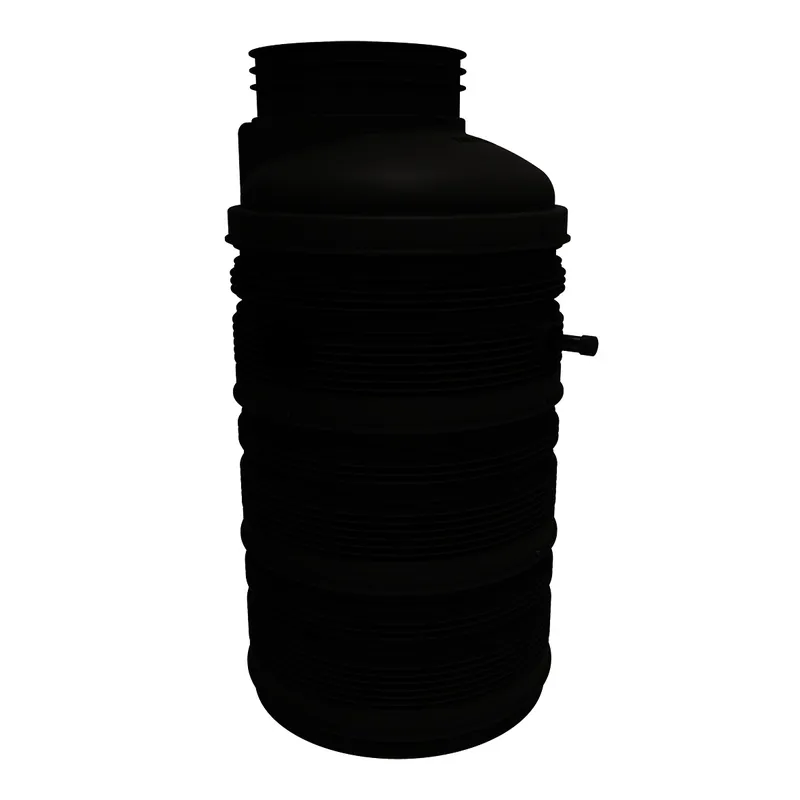

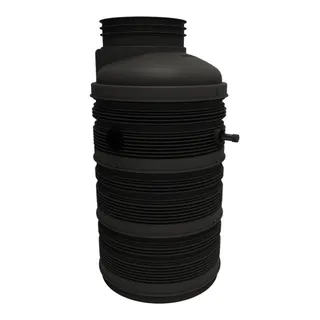

Jung Pumpen KUNSTSTOFFSCHACHT PKS-D 1000-D65

"Pentair Jung Pumpen Pumpstation aus Kunststoff
PKS-D 1000 - D 65
Befahrbarer und korrosionsbeständiger
Pumpenschacht aus hochwertigem
Polyethylen (PE-HD). Der Kunststoff-
schacht ist auftriebssicher und grund-
wasserdicht. Stationäre Doppelpump-
station zur Aufnahme von zwei Abwasser-
tauchpumpen mit/ohne Ex-Schutz.
Kunststoffschacht in Segmentbauweise zur
einfachsten Montage, bestehend aus:
- Unterteil mit ablagerungsfreiem und
verformungsstabilem Sammelraum
- Schachtring komplett vormontiert, mit
eingeschweißter Traverse und zwei
Transportösen aus PE, Edelstahl-
Schiene mit Gleitrohrhaltern, Gleit-
rohre aus Edelstahl zur Pumpenführung,
2 Rückschlagklappen DN 80 und Druck-
leitungen DN 80 aus Edelstahl mit
hängendem Kupplungsfüßen GR 65,
Anschlussmöglichkeit für Spül-
anschluss, Unterteil und Schachtring
sind miteinander montiert, 290 kg)
- Rohrstutzen DN 200 für Zulauf
- zwei Muffen DN 100 für Lüftung/Kabel
Exzentrischer Konus (35 kg)
Betonauflagering (120 kg):
- zur verschiebesicheren Aufnahme einer
BEGU-Abdeckung 625 mm
- zum Höhenausgleich bei Setzungen im
befahrenen Bereich
Die Abdichtung der Segmente erfolgt mit
Mehrfach-Lippendichtelementen.
Abmessungen ohne Abdeckung:
- größter Außendurchmesser (da): 1175 mm
- Innendurchmesser (di): 1000 mm
- Gesamthöhe: 2460 mm
Maße ab Oberkante Schacht:
- Sohle-Zulauf DN 200: 1695 mm
- Sohle-Druckstutzen DN 80 994 mm
- Behältervolumen: 1216 l
- Gesamtgewicht: 394 kg
- Zulassung vom DIBt: Z-42.1-313
Der Druckstutzen DN 80 reicht bis ca.
200 mm außerhalb der Pumpstation.
Der Anschluss eines Erdeinbauschiebers
kann mit einem Flanschadapter DN 80
erfolgen. Mit den optionalen Schachtver-
längerungen PSV-D 1000 kann der Kunst-
stoffschacht oberhalb des Druckabgangs
bis zu 4,46 m verlängert werden.
Achtung: Aus Platzgründen ist der Einsatz
von Tauchschaltern nicht möglich." Verwendungshinweis: Kein Verwendungshinweis notwendig.
