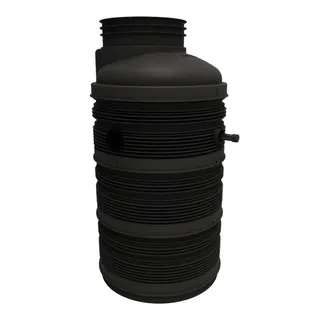

Jung Pumpen KUNSTSTOFFSCHACHT PKS-D 1000-40

"Pentair Jung Pumpen Pumpenschacht aus Kunststoff
PKS-D 1000-40
Befahrbarer und korrosionsbeständiger
Pumpenschacht aus hochwertigem
Polyethylen (PE-HD). Der Kunststoff-
schacht ist auftriebssicher und grund-
wasserdicht. Stationärer Einzelpumpen-
schacht zur Aufnahme einer Abwasser-
tauchpumpe mit/ohne Ex-Schutz.

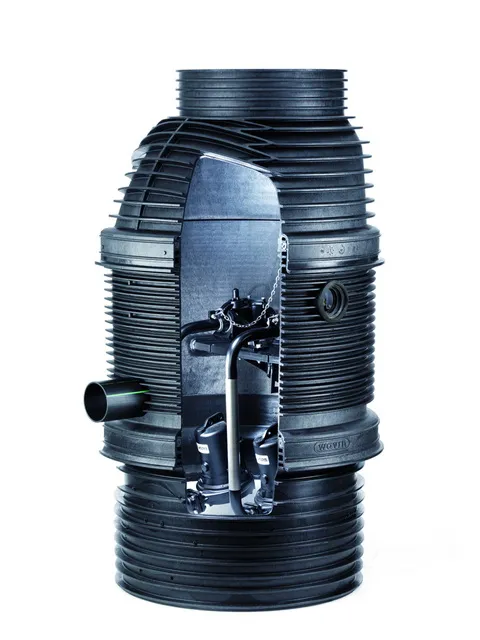

Kunststoffschacht in Segmentbauweise zur
einfachsten Montage, bestehend aus:
Unterteil (75 kg):
- Ablagerungsfreier und verformungs-
stabiler Sammelraum
Schachtring (66 kg):
- eingeschweißte Traverse aus PE-HD und
patentiertem Kupplungsventil,
integriertes und vertikal schließendes
Kugelrückschlagventil mit Anschluss-
möglichkeit für Perrotspülanschluss
- Rotgussschieber PN 16 mit Gestänge
- Rohrstutzen DN 150 für Zulauf
- zwei Muffen DN 100 für Lüftung/Kabel
Exzentrischer Konus (35 kg)
Betonauflagering (120 kg):
- zur verschiebesicheren Aufnahme einer
BEGU-Abdeckung 625 mm
- zum Höhenausgleich bei Setzungen im
befahrenen Bereich
Die Abdichtung der Segmente erfolgt mit
Mehrfach-Lippendichtelementen.
Abmessungen ohne Abdeckung:
- größter Außendurchmesser (da): 1175 mm
- Innendurchmesser (di): 1000 mm
- Gesamthöhe: 2210 mm
Maße ab Oberkante Schacht:
- Sohle-Zulauf DN 150: 1465 mm
- Sohle-Druckstutzen DN 40: 1175 mm
- Behältervolumen: 1216 l
- Gesamtgewicht: 280 kg
- Zulassung vom DIBt: Z-42.1-313
Der Absperrschieber ist von oben bedien-
bar. Der Edelstahl-Druckstutzen mit
R 1 1/2" Außengewinde reicht bis 50 mm
außerhalb der Pumpstation. Mit den
optionalen Schachtverlängerungen
PSV-D 1000 ist aus einfache Art und Weis
eine Verlängerung auf 2,7 m oder 3,2 m
möglich.
Achtung: Aus Platzgründen ist der Einsatz
von Tauchschaltern nicht möglich." Verwendungshinweis: Kein Verwendungshinweis notwendig.
