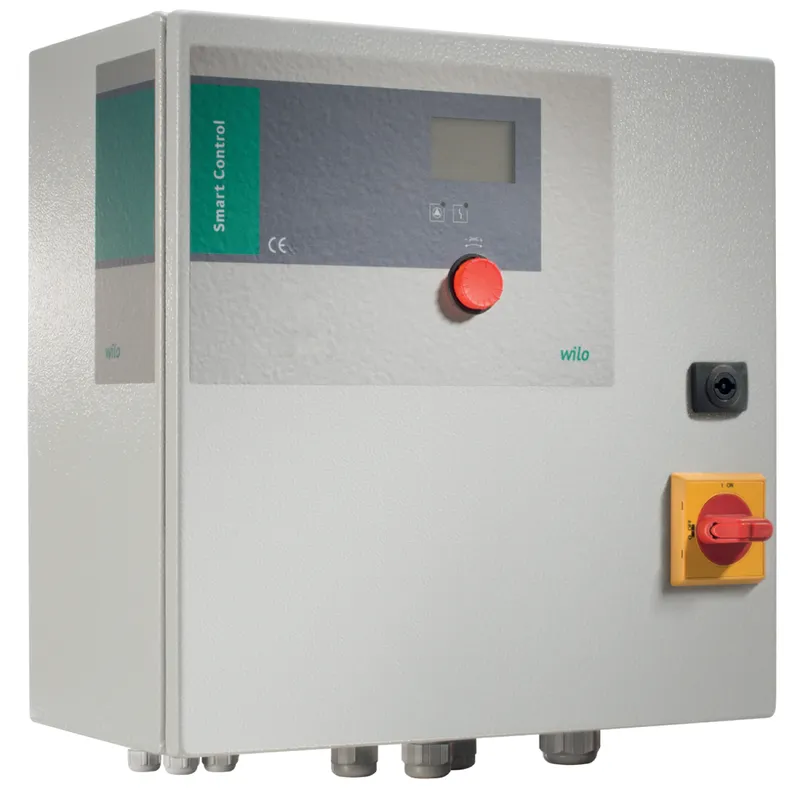

Wilo Schaltgerät Smart Control SC-Lift SC-L-2x24A-T34-SD-WM

Mikroprozessorgesteuertes Schaltgerät zur niveauabhängigen Steuerung von zwei Tauchmotorpumpen mittels analogen oder digitalen Signalgebern. Die Eingabe der einzelnen Parameter erfolgt durch eine symbolgestützte Menüführung und einem Bedienknopf.
Funktionen
Drei unterschiedliche Betriebsarten für einen weiten Einsatzbereich:
Betriebsart ”Entleeren”: Zum Entleeren von Abwasserschächten
Betriebsart "Befüllen”: Zum Befüllen von Wassertanks und Zisternen
Einstellbarer Überlastschutz
Thermische Motorüberwachung
Pumpen-Kick-Funktion
Einstellbare Nachlaufzeit
Automatischer Pumpenwechsel
Laufzeitoptimierung
Reservepumpe
Automatische Störumschaltung
Drehrichtungsüberwachung
Hochwasseralarm mit Zwangseinschaltung der angeschlossenen Pumpen
Trockenlaufschutz
Fehlerspeicher für 16 Fehlermeldungen inkl. der Störungsart
Wartungsüberwachung
Ausstattung
Anzeige der aktuellen Betriebszustände und -daten sowie von Störungen über LC-Display und LEDs
Betriebsstundenzähler
Symbolgestützte Menüführung
Einstellung von Betriebsparametern und Bedienung über Bedienknopf
Hauptschalter
Motorschutzschalter in der Ausführung „DOL"
Schmelzsicherung und Überlastrelais in der Ausführung „SD"
Betriebsarten-Wahlschalter je Pumpe: Not-/Testbetrieb, Aus, Automatikbetrieb
Fernzugriff über ModBus RTU, BACnet und optional GSM
Eingänge
1x analoger Präzisionseingang 4-20 mA für eine Niveausteuerung mit Niveausensor
3x digitale Eingänge für eine Niveausteuerung mit Schwimmerschalter
1x digitaler Eingang für Wasserstandsmangel mit Schwimmerschalter (Trockenlaufschutz)
1x digitaler Eingang für Hochwassermeldung mit Schwimmerschalter (Hochwasseralarm)
2x Eingänge für die thermische Wicklungsüberwachung für Bimetall- oder PTC-Temperaturfühler
2x Eingänge für den Anschluss von Feuchtigkeitssensoren (z. B.: Motorraumleckage oder Dichtraumüberwachung)
1x digitaler Eingang für Extern Ein/Aus zur Fernein- und Fernausschaltung des Automatikmodus
Ausgänge
1x potentialfreier Kontakt* für die Sammelbetriebsmeldung (SBM)
1x potentialfreier Kontakt* für die Sammelstörmeldung (SSM)
1x potentialfreier Kontakt* für den Hochwasseralarm
1x potentialfreier Kontakt* als Signal, um ein Tauchmotor-Rührwerk in Abhängigkeit einer Pumpe (bei Stillstand) zu starten
1x analoger Ausgang 0-10 V für die Ausgabe des Niveau-Istwerts
*Hinweis: Spannungsversorgung muss bauseits erfolgen!
Lieferumfang
Schaltgerät
Klemmenplan
Einbau- und Bteriebsanleitung
Auslegung
Achtung: Signalgeber sind bauseits zu stellen. Schaltgeräte sind nicht explosionsgeschützt und dürfen nur außerhalb explosionsgefährdeter Bereiche eingesetzt werden.
Signalgeber innerhalb von Ex-Bereichen müssen über einen eigensicheren Stromkreis angeschlossen werden, z.B. Zenerbarriere oder Ex-Trennrelais.
Der direkte Anschluss von Pumpen und/oder Signalgebern innerhalb explosionsgefährdeter Bereiche ist nicht möglich!
