HEBEANLAGE COMPLI 1010/4 S1 HL 10M HL, 400 V

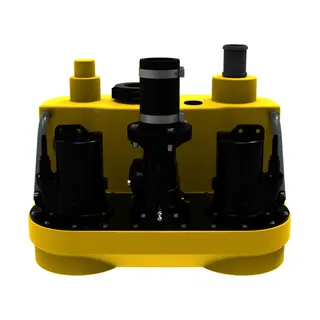

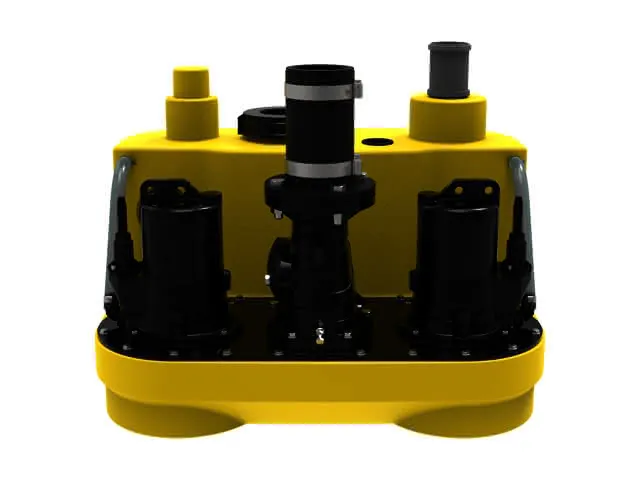

"Pentair Jung Pumpen Fäkalienhebeanlage compli 1010/4 S1 HL 10M
Steckerfertige Fäkalienhebeanlage
LGA Bauart geprüft nach DIN EN 12050
Die überflutbare Doppelanlage besteht
aus einem stufenförmigen Sammelbehälter
(PE) mit optimiertem Boden zur
Minimierung von Ablagerungen, einer
Trägerplatte (Grauguss) mit Ring-
gehäusen, den aufgesetzten Motoren,
Doppelrückschlagklappe und einer
Steuerung. Gewicht: 124 kg
Behälter
Maße (HxBxT): 600 x 835 x 665 mm
Behälterinhalt: 115 l
- Reinigungsöffnung oben
- Muffe DN 150 hinten für den Zulauf
mit Klemmflansch, Höhe 275 mm, mit
exzentrischem Übergangsrohr DN 100/150
Höhe 250-300 mm
- 2 seitliche Muffen DN 150/ DN 50
für den Zulauf, Zulaufhöhen 180 und
315 mm, mit exzentrischem Übergangs-
rohr DN 100/150 Höhe 180-340 mm
- vertikaler Stutzen DN 70 / DN 100 für
Lüftung / Zulauf
- vertikaler Stutzen DN 70 / DN 150 für
Lüftung / Zulauf
- vertikale Muffe 50 mm für die
Notentsorgung
Tauchmotorpumpen
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3, betriebs-
fertig auf dem Behälter montiert,
trockenlaufsicher, Überhitzungsschutz
durch Motorthermostat, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht zu tauschen
Laufrad: Freistromrad
Freier Durchgang: 70 mm
Druckabgang: DN 100
Adapterring für Druckleitung DN 80
Mediumtemperatur: 30°C
Fördermenge: max 52 m3/h
Förderhöhe: max 6 m
Motorleistung P2: 1,03 kW
Motordrehzahl: 1419 1/min
Motorschutzart: IP 68
Betriebsart: S1
Mikroprozessor-Steuerung (Highlogo)
zum wasserstandsabhängigen auto-
matischen Ein- und Ausschalten. Die
steckerfertige Steuerung schaltet die
Pumpen wechselseitig mit Spitzen-
lastfunktion. Der Niveaugeber ist im
Behälter eingebaut. Über das große
grafische Display in Verbindung mit
dem Multifunktionsknopf lässt sich die
Steuerung intuitiv und flexibel
konfigurieren.
Betriebsspannung 3/N/PEx230/400V, 50 Hz
1 Gehäuse mit Tür, IP 44,
(HxBxT) 275 x 250 x 155 mm
- je 10m Ltg. zwischen Pumpe u. Steuerung
- 1,5 m Netzanschlussleitung mit
CEE-Stecker
2 Motorschütze 4,0 KW / 400 V
2 Motorschutzschalter
2 Hand-0-Automatik Taster
1 Resettaster für Alarm
Anzeige und Überwachung von z.B.
> Betriebsstunden
> Einschalt-/Einstaufüllstand im Schacht
> Drehfeld
> Motorstrom
> Motor-Laufzeit (0-7200s)
> Anzahl der Schaltspiele
> Ereignisspeicher für 70 Meldungen
Meldeanlage (netzabhängig)
> 2 potentialfreier Wechsler 230V/5A für
Sammelstörmeldung und Hochwasseralarm
> potentialbehafteter Wechsler 230V/2A
zur Ansteuerung einer Warnleuchte
> elektronischer Summer, quittierbar
> variable Alarmverzögerung
> Akku-Ladeschaltung für netzunab-
hängigen Hochwasseralarm durch
optionalen Akku
Die Steuerung ist anschlussfertig,
nullspannungssicher und entspricht
den EU EMC- und Niederspannungs-
richtlinien. -
