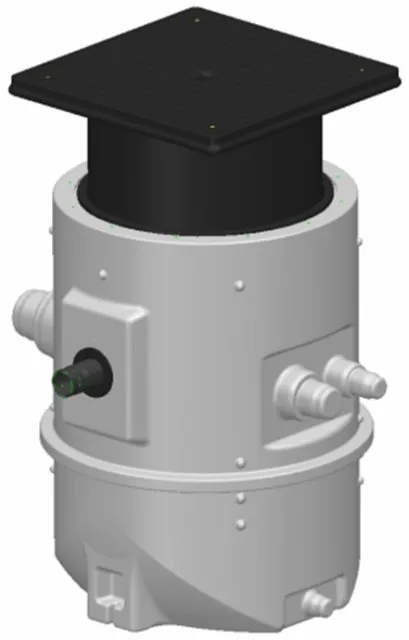

KSB Hebeanlage AmaDrainer Box Z2 U 303 Unterflur, mit 2 AmaDrainer 303

Automatische Schmutzwasserhebeanlage für
Unterfluraufstellung
Funktion:
Automatische Schmutzwasserhebeanlage zum
drucklosen Sammeln und automatischen
Heben von häuslichem fäkalienfreiem
Schmutzwasser und Regenwasser über die
Rückstauebene.
Ausstattung:
AmaDrainer-Box 2Z U, bestehend aus:
- Sammelbehälter aus schlagfestem
Kunststoff, zum Einbau in Grundplatten
oder Kellersohlen
- Abdeckung mit niveauausgleichender
Verlängerung, Abdeckplatte mit
Bodenablauf und Siphon,
Rückschlagklappe, Anschlussteile,
Rohbauabdeckung
- 2 Tauchmotorpumpen Ama-Drainer 303
- Anschluss-Set mit kompletter
Einbaugarnitur für AmaDrainer
Betriebsdaten:
Fördermedium: _Schmutzwasser_ mit
Feststoffen bis 10 mm Korngrösse
Förderstrom: ______ m3/h
Förderhöhe: ______ m
Betriebstemperatur: max. 40 oC (bis max.
3 Min. 90 oC)
Antrieb:
Tauchmotorpumpe: Ama-Drainer 303
Betriebsspannung: 1ph 230 V
Netzfrequenz: 50 Hz
Drehzahl: ca. 2800 1/min
Nennleistung P1: 0.9 kW
Nennleistung P2: 0.6 kW
Nennstrom: 4 A
Anschlussleitung: H05RN8-F 3 x 0,75 mm2
Länge: 10 m
Überwachung/Steuerung/Regelung:
Schaltgerät LevelControl Basic 2 zur
niveauabhängigen Steuerung von zwei
Pumpen
- Pumpensteuerung zum Entleeren oder
Befüllen (nur Schwimmer, digitale
Schalter oder 4..20mA)
- bis 4 kW/10 A je Pumpe im
Kunststoffgehäuse, bis 30 kW/63 A je
Pumpe im Stahlblechgehäuse
- Wicklungsschutzkontakt, PTC (ab 5,5
kW) und Motorschutzschalter (230 V:
Sicherungsautomat)
- automatischer Pumpenwechsel zur
gleichmäßigen Pumpenauslastung und bei
Störung
- Füllstandsmessung mittels Schwimmer
- numerisches Display mit
Navigationstasten zur Einstellung,
Füllstands- und Betriebsdatenanzeige
- Umfassende Information: Meldeleuchten
für Betrieb, Störung, Hochwasser und
Alarmsummer
- potentialfreie Sammelstörmeldung
Werkstoffe:
Behälter: Polyethylen (PE)
Verlängerung: Polyethylen (PE)
Abdeckung: Polyurethan (PUR)
Bodenablauf: Polyamid (PA)
Maße und Anschlüsse:
Behältervolumen: 200 l
Durchmesser: 710 mm
Höhe: 970 mm bis 1170 mm verstellbar,
mit Höhenausgleichsstück bis 1470 mm
verstellbar,
Druckseite: horizontal DN 50
Anschlussgewinde G 2, wahlweise glattes
Rohr (Klebestutzen), Außendurchm. 63 mm
Zulaufseite: 1 x DN 100/DN 150 gestuft,
Außendurchm. 110/159 mm.
2 x DN 50/DN 70 gestuft,
gegenüberliegend, Außendurchm. 50/78 mm.
2 x DN 70/DN 100 gestuft,
gegenüberliegend, Außendurchm. 78/110 mm
Entlüftungsstutzen: wahlweise freier
Anschlussstutzen DN 50/DN 70/DN 100/DN
150
Zusatzanschlüsse: Kabeldurchführung
wahlweise freier Anschlussstutzen DN
50/DN 70/DN 100/DN 150
Notentleerung 2 x DN 40,
gegenüberliegend, Außendurchm. 49 mm.
Bodenablauf DN 50
Gewicht: 52,1 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: AmaDrainer Box
Baugröße: Z2 U 303
Artikelnummer: 29135144
EAN/GTIN: 4031932392099
Materialpreisgruppe: MX Verwendungshinweis: Kein Verwendungshinweis vorhanden
