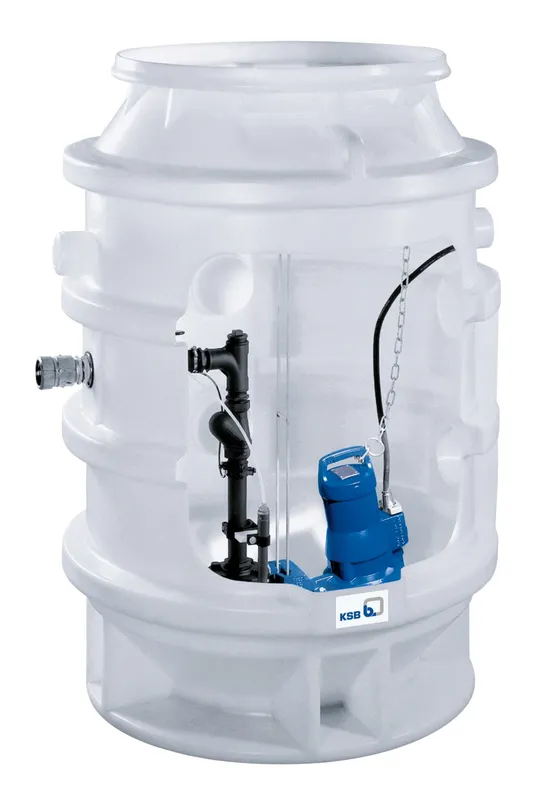

KSB Fertigpumpstation CK-E PF 50-1 DP mit 1 AmaPorter 500 ND

Einzelpumpstation mit Pumpenschacht für
Erdeinbau mit einer
Abwassertauchmotorpumpe Ama-Porter,
kompl. mit Rohrleitungen und Armaturen.
Pumpe mittels Kette von oben
einzubringen und herauszuziehen.
Fördermedium: ___________________
Förderstrom: ________ m3/h
Förderhöhe: ________ m
Lieferumfang der Pumpstation:
Pumpenschacht aus Polyäthylen mit
eingelegter Fussplatte aus Beton,
korrosionsfrei, auftriebssicher, nach
DIN 1986-100, EN 752, EN 476.

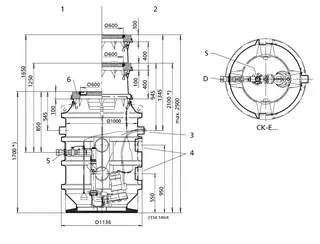

Schachtdurchmesser: 1000 mm
Schachttiefe: 1700 mm (mit Abdeckung)
Schachtabdeckung: 600 mm entspricht DIN
1229/EN 124, Klasse A15 (begehbar)
Stauvolumen: 360 l
Zulaufmuffen: 6 x DN150, verschlossen
Druckleitungsanschluss: DN 50,
Klemmverbindung PE-HD 63
Entlüftung und Kabelzuführung: 2
Anschlussstutzen DN 100, verschlossen
(gegenüberliegend)
Aufstellteile und Rohrleitung:
Flanschkrümmer
und Rückschlagventil: GG EN-GJL-250
Flansch: Stahlguss C 50
Druck- und
Verbindungsrohr: Edelstahl 1.4401
Verbindungsstücke: Temperguss JM1030+Z
Kugelhahn: Messing CuZn gal.N
Elastische Schlauchverbindung und
Spülanschlussmöglichkeit Rp 2"
Schaltgerätetyp: LevelControl
Ausführung: BC1 400 DPNO 040
in Kunststoffgehäuse, Schutzart IP 54,
für Innenraummontage.
Anzeigeleuchten und Bedienfeld:
Hochwasseralarm, integrierter
Alarmsummer 85 dB(A),
Betriebsstundenzähler / Schaltspiele je
Pumpe, Spannungsmessung,
Phasenüberwachung, Anzeige des
Wasserstands
potentialfreier Kontakt für
Sammelstörmeldung.
Feuchteüberwachung Leckage Motor
Motorschutzschalter je Pumpe
Wasserstandsabhängige Niveausteuerung,
pneumatische Füllstandsmessung
(Staudruckverfahren), einschl.
Tauchglocke sowie 10 m PVC-Luftschlauch.
Betriebsspannung: 400 V
Netzfrequenz: 50 / 60 Hz
Steuerspannung: 24 V DC
Einschaltart: direkt
1 KSB Tauchmotorpumpe in
Graugussausführung mit thermischem
Motorschutz und zweitem Sicherungskreis
zum Anschluss an ein
Thermistorauslösegerät mit
Wiedereinschaltsperre und 10 m
Anschlusskabel
Baureihe Pumpe: Ama-Porter
Baugröße Pumpe: 500 ND
Laufrad: Freistromrad
Schneideinrichtung: ohne
Pumpengehäuse: JL 1030
Zwischengehäuse: -
Laufrad: JL 1030
Schneideinrichtung: -
Pumpen-/Motorwelle: 1.4021
Wellendichtung:
pumpenseitig: GLRD SiC / Al2O3
motorseitig: Wellendichtring -
mit Flüssigkeitsvorkammer gefüllt mit
nicht toxischem
Paraffinöl
Betriebstemperatur: max. 40 oC
Schutzart: IP 68
Explosionsschutz: ohne
Nennspannung: 400 V
Netzfrequenz: 50 Hz
Motorleistung P1: 0.9 kW
Nennleistung P2: 0.55 kW
Nennstrom: 2.3 A
Drehzahl: 2900 1/min
Einschaltart: direkt
Gesamtgewicht: 291,7 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: CK 1000
Baugröße: CK-E PF 50-1 DP
Artikelnummer: 29131876
EAN/GTIN: 4031932293341
Materialpreisgruppe: 37 Verwendungshinweis: Kein Verwendungshinweis vorhanden
