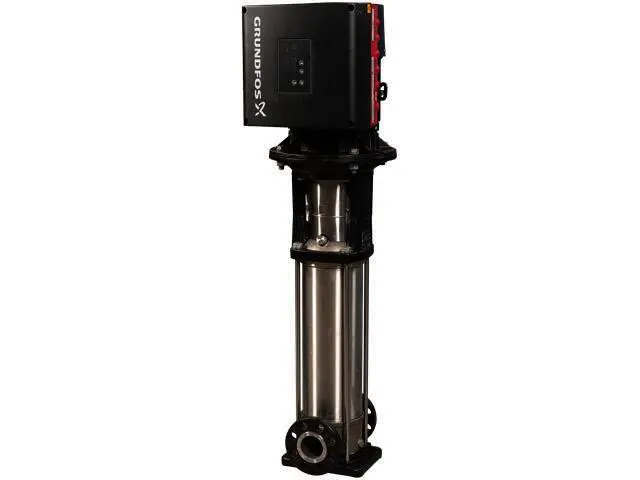

GRUNDFOS Vertikale Kreiselpumpe CRNE5-16 A-FGJ-G-E-HQQE 3x400V 4kW

CRNE 5-16 A-FGJ-A-E-HQQE Vertikale,
mehrstufige Kreiselpumpe mit
gegenüberliegenden Saug- und
Druckstutzen (Inline-Bauweise). Die
medienberührten Bauteile der Pumpe sind
aus hochwertigem Edelstahl. Die
Patronendichtung verspricht eine hohe
Zuverlässigkeit und
Servicefreundlichkeit. Die
Kraftübertragung erfolgt über eine
starre, geteilte Kupplung. Der
Rohrleitungsanschluss erfolgt über
kombinierte DIN-ANSI-JIS-Flansche. Die
Pumpe ist mit einem 3-phasigen,
lüftergekühlten
Permanentmagnet-Synchronmotor
ausgerüstet. Der Motorwirkungsgrad
entspricht der Energieeffizienzklasse
IE5 gemäß IEC 60034-30-2. Zur
Drehzahlregelung verfügt der Motor über
einen Frequenzumrichter und PI-Regler,
die im Klemmenkasten des Motors
untergebracht sind. Die elektronische
Drehzahlregelung ermöglicht eine
kontinuierliche Anpassung der
Motordrehzahl und damit der
Pumpenleistung an den aktuellen Bedarf.
Über ein Bedienfeld am
Motor-Klemmenkasten kann der Sollwert
eingestellt werden. Darüber hinaus kann
die Pumpe damit auch auf die
Betriebsarten MIN, MAX oder Stopp
eingestellt werden. Die Zustandsanzeige
Grundfos Eye zeigt am Bedienfeld den
Betriebszustand der Pumpe wie folgt an:
Eingeschaltet: Motor läuft (grüne
Meldeleuchten leuchten und drehen sich)
oder Motor ist betriebsbereit (grüne
Meldeleuchten leuchten dauerhaft)
Warnung: Motor läuft noch (gelbe
Meldeleuchten leuchten und drehen sich)
oder wurde abgeschaltet (gelbe
Meldeleuchten leuchten dauerhaft)
Alarm: Motor wurde abgeschaltet (rote
Meldeleuchten blinken). Die
Kommunikation mit der Pumpe ist über
die App Grundfos GO Remote möglich
(optional). Über die Fernsteuerung
können weitere Einstellungen
vorgenommen und zahlreiche
Betriebsparameter ausgelesen werden,
wie z. B. Aktueller Wert, Drehzahl',
Leistungsaufnahme und Gesamter
Stromverbrauch. Der Klemmenkasten hat
mehrere Ein- und Ausgänge, so dass der
Motor auch in anspruchvollen
Anwendungen eingesetzt werden kann, die
viele Ein- und Ausgänge erfordern: 2
Digitaleingänge mit fest zugeordneter
Funktion 3 Analogeingänge 0(4)-20 mA,
0-5 V, 0-10 V oder 0,5-3,5 V 5
V-Spannungsversorgung für das
Potentiometer und einen Sensor 1
Analogausgang 0-10 V oder 0(4)-20 mA 2
frei konfigurierbare Digitaleingänge
oder offene Kollektorausgänge 2
Pt100/Pt1000-Eingänge Eingang für den
LiqTec-Sensor (Trockenlaufschutz)
Eingang und Ausgang für den Grundfos
Digital Sensor 24 V-Spannungsversorgung
für Sensoren 2 Melderelaisausgänge
(potentialfreie Kontakte)
GENIbus-Schnittstelle Schnittstelle für
ein Grundfos CIM-Feldbusmodul.
Fördermedium: Fördermedium: Wasser
Medientemperaturbereich: -20 .. 120
Celsius Medientemperatur während des
Betriebs: 20 Celsius Dichte: 998.2
kg/m3 Technische Daten: Pumpendrehzahl,
auf der die Pumpendaten beruhen: 3520
1/min Nennförderstrom: 6.9 m3/h
Nennförderhöhe: 119.7 m Pumpe
Ausrichtung: vertikal GLRD Anordnung:
Einfache Gleitringdichtung GLRD Code:
HQQE Zulassungen: CE,EAC,UKCA,SEPRO
Trinkwasserzulassungen: WRAS,ACS ISO
Abnahmekl.: ISO9906:2012 3B Werkstoffe:
Fußstück: Edelstahl Fußstückwerkstoff
gemäß EN-Norm: EN 1.4408
Fußstückwerkstück gemäß ASTM: AISI 316
Laufradwerkstoff: Edelstahl Laufrad: EN
1.4401 Laufradwerkstoff gemäß ASTM:
AISI 316 Lager: SIC Installation:
Maximale Umgebungstemperatur: 50
Celsius Max. Betriebsdruck: 25 bar Max.
Druck bei vorgegebener Temperatur: 25
bar / 120 Celsius Max. Druck bei
vorgegebener Temperatur: 25 bar / -20
Celsius Anschlusstyp: DIN / ANSI / JIS Verwendungshinweise vorhanden
