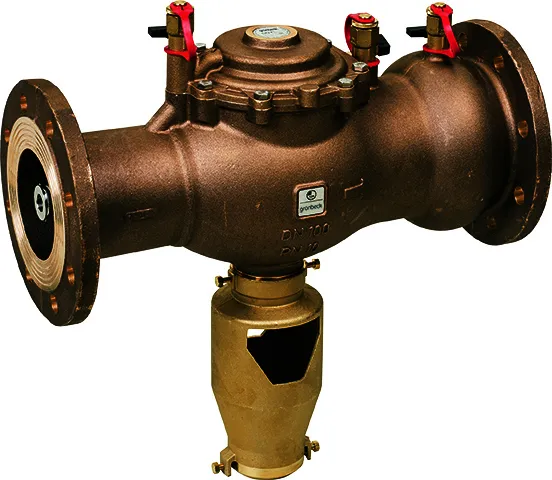

Grünbeck Euro-Systemtrenner GENO-DK-Maxi DN 250

Euro-Systemtrenner GENO-DK-Maxi DN 250
Nach DIN 1988, Teil 4 sind Trinkwasser-
leitungen durch Einbau eines Rohr-/
Systemtrenners abzusichern, um das Zu-
rückfließen von Nichttrinkwasser zu ver-
hindern, falls die Gefahr einer Beein-
trächtigung oder Gefährdung besteht.
Ausführung:
Systemtrenner Bauart BA nach dem Drei-
kammersystem
Einsatzbereich: bis Gefahrenklasse 4
gemäß DIN 1988, Teil 4.
Systemtrenner komplett mit Gehäuse aus
Grauguss kunststoffbeschichtet,
Anschlussflansch nach DIN 2533,
2 Rückschlagventile, 3 Manometeran-
schlüsse für Vor-, Mittel- und Nach-
druckzone, Tropfwasseranschluss,
einschl. Anschlussstelle für
Betriebsstellungsanzeige an ZLT und
Bedienungsanleitung
Technische Daten:
Anschlussflansch : 250 DN
Durchfluss max. : 523 cbm/h
KV-Wert : >550
Ansprechdruck : autom. Einstellung
Nenndruck : 10 bar (Ü)
Betriebstemp. max. : 60 Grad C
Betriebsgewicht ca. : 200 kg
Einbaulänge ohne : 930 mm
Gegenflansche
Gerätehöhe mit : 922 mm
Ablauftrichter
Höhe über Mitte : 350 mm
Rohranschluss
Fabrikat: Grünbeck Verwendungshinweis: Siehe Produktdatenblatt
