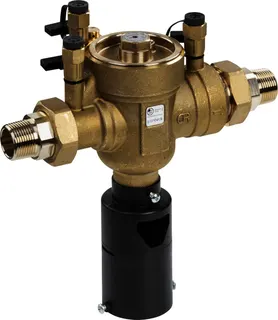

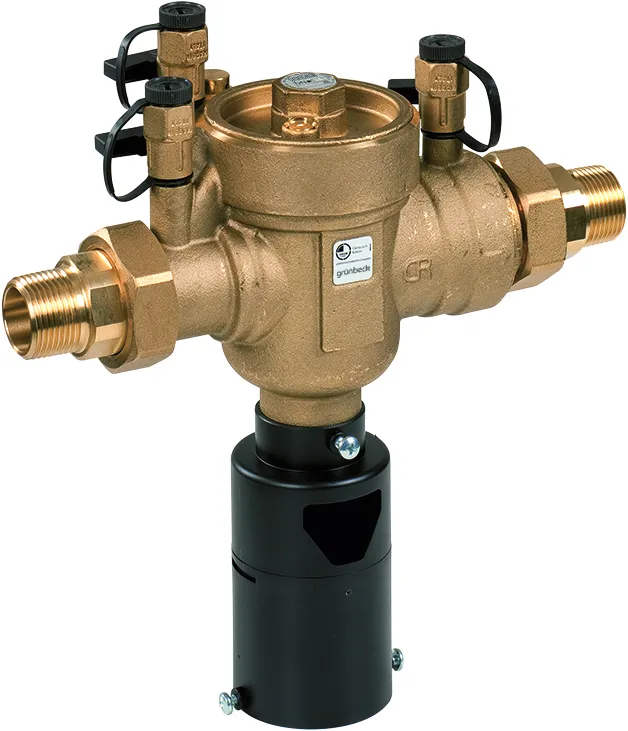

Grünbeck Euro-Systemtrenner GENO-DK 2, 1 1/2"

Euro-Systemtrenner GENO-DK 2
1 1/2"
Sicherungseinrichtung nach DIN 1988,
Teil 4, bzw. DIN EN 1717 zum Einbau in
Wasserleitungen bei Anschluss von beson-
deren Entnahmestellen und Apparaten an
die Trinkwasserversorgung.
- DVGW-zertifiziert -
Euro-Systemtrenner der Bauart BA ver-
hindern das Rückfließen, Rückdrücken
und Rücksaugen von verändertem Trink-
wasser ins öffentliche Trinkwasser-
system.
Zur Absicherung der Gefahrenklassen 1
bis 4 vom DVGW zugelassen.
DVGW-Prüfnummer: DW-6305BL0259
Ausführung:
Gehäuse und Deckel aus Rotguss, einbau-
fertig und betriebsbereit mit Anschluss-
verschraubungen, 3 Manometeranschlüsse
für Vor-, Mittel- und Nachdruckzone,
Flachdichtung, Tropfwasseranschluss,
einschließlich Bedienungsanleitung.
Technische Daten:
Anschluss : 1 1/2" R
Nenndurchfluss : 13,5 cbm/h
bei Druckverlust : 0,78 bar
KV-Wert : 22,2 cbm/h
Ansprechdruck : autom. Einstell.
Nenndruck max. : 10 bar (Ü)
Betriebstemp. max. : 65 Grad C
Tropfwasseranschluss: 50 DN
Betriebsgewicht ca. : 12,5 kg
Einbaulänge mit
Verschraubungen : 387 mm
Einbauhöhe
über Rohrmitte : 130 mm
Gerätehöhe : 233 mm
Fabrikat: Grünbeck Verwendungshinweis: Siehe Produktdatenblatt
