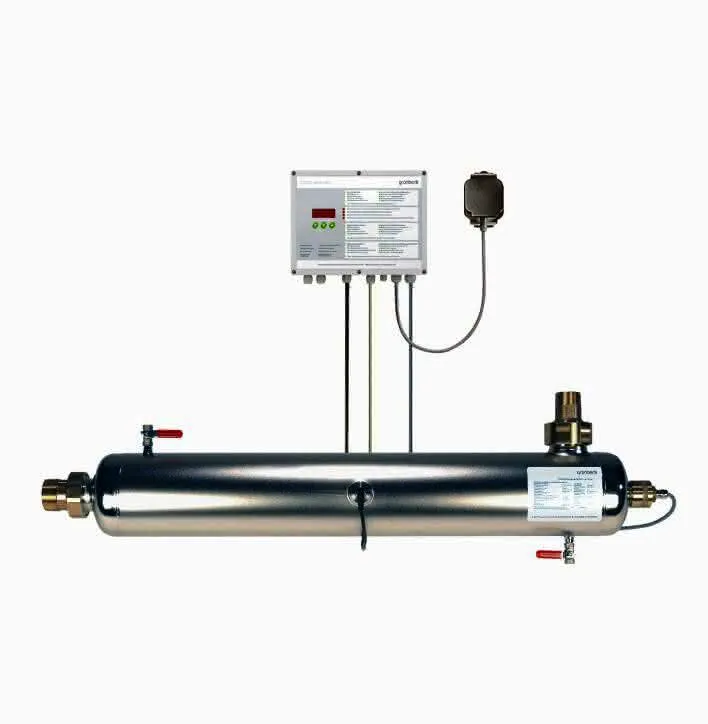

Grünbeck Desinfektionsanlage violiQ:UV66

Desinfektionsanlage violiQ:UV66
Durchflussleistung Qmax = 6,6 cbm/h
basierend auf einer Raumbestrahlung
von mind. 400 J/qm bei einem SSK(254nm)
von max. 3,2 1/m.
- DVGW-zertifiziert -
- Edelstahl-Druckrohr mit zentrisch
angeordnetem UV-Strahler
- Quarzschutzrohr einfach demontierbar
- 2 Spül-/Entleerungsventile
- Strömungsverteilungseinrichtung
- UV-Sensor nach DIN 19294-3
- Elektronisches Vorschaltgerät
- Betriebs- und Einschaltzähler
- Anzeige der Bestrahlungsstärke und
Betriebszustände
- Durchflussbegrenzer
- Sicherheitseinrichtung als
Magnetventil
UV-Anlage bestehend aus:
1 UV-Druckrohr
Werkstoff : Edelstahl W 1.4404
Einbaulage : horizontal,
selbstentlüftend
Gesamtlänge mit
Verschraubung : 1.185 mm
Einbaulänge mit
Verschraubung : 960 mm
Anschluss : R 1 1/2_
Leergewicht ca. : 19 kg
Volumen ca. : 16 l
Zulauftemp. : 5 - 70 Grad C
Umgebungstemp. max. : 5 - 40 Grad C
zul. Betriebs-
druck max. : 10 bar
Druckverlust bei
Nenndurchfluss : 0,4 bar
Schutzart : IP 54
1 UV-Strahler
Bezeichnung : Hg-Amalgamstrahler
Energieaufnahme : 125 VA
UV-Emission
bei 254 nm : 42,5 W
Nutzungsdauer bis zu: 16.000 h
1 Strahlerschutzrohr
Bauart : einseitig
geschlossen
Werkstoff : reines Quarz
1 UV-Sensor
Ausführung : nach DIN 19294-3
Messbereich : 0-50 W/qm
1 violiQ:UV-Steuerung
Anzeigen:
Betriebsstunden, Bestrahlungsstärke,
Anzahl der Einschaltvorgänge, Betriebs-
zustand
Ausgänge:
externe Betriebs- und Störmeldung
(pot.-frei), Analogsignal (4-20 mA =
0-50 W/qm) für Bestrahlungsstärke,
geschalteter Netzausgang zum Anschluss
eines Sicherheitsventils sowie einer
Temperatur-Spülung
Abmessungen (HxBxT) : 255x340x115 mm
Werkstoff : ABS
Schutzart : IP 54
Betriebsspannung : 230 V, 50 Hz
Stromaufnahme max. : 0,63 A
elektr. Anschluss-
leistung Gesamtanlage : 145 VA
1 Sicherheitseinrichtung
Magnetventil zum Absperren der
Ablauflei-
tung (Reinwasserleitung) zur Unterbrech-
ung der Wasserentnahme bei Netzausfall
oder Störungen an der UV-Anlage,
elektrische Ansteuerung erfolgt direkt
über die Steuerung violiQ:UV
Technische Änderungen vorbehalten! Verwendungshinweis: Siehe Produktdatenblatt
