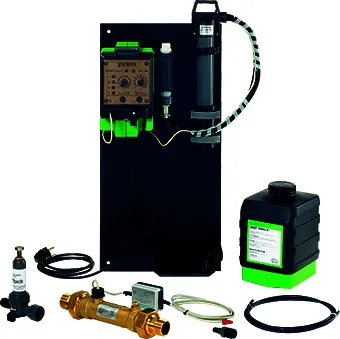

Grünbeck Dosieranlage GENODOS Typ DM-B 6

Dosieranlage GENODOS
Typ DM-B 6, GP-Pumpe verplombt
zur schnellen Desinfektion von Trink-
u. Brauchwasser durch mengenpropor-
tionale Zugabe von GENO-Baktox (vorüber-
gehende Dauerdosierung)
Kompaktanlage bestehend aus:
1 Montageplatte zur Aufnahme der Dosier-
anlage
1 Dosierpumpe Typ GP-6/40
als selbstansaugende und gegen Druck
selbstentlüftende Membranpumpe.
Steuerung geeignet für internen oder
externen Betrieb.
1 Wasserzähler mit Impulsgeber, Impuls-
kabel zur Pumpenelektronik, einschl.
Wasserzählerverschraubungen
1 Sauglanze gasdicht 3 l
1 Dosierventil 4/6, G 1/4", Viton.
1 Dosierleitung PTFE, schwarz eingefärbt
di = 4 da = 6 1.500 mm lang
1 Druckhalteventil
Technische Daten:
Anschluss des
Wasserzählers : R 1"
Nenndurchfluss : 3 cbm/h
Durchfluss max. : 6 cbm/h
Druckverlust bei
max. Durchfluss : 0,5 bar
Nenndruck (PN) : 8 bar
Einbaulänge
Wasserzähler : 190 mm
Einbaulänge mit
Verschraubungen : 276 mm
Impulsfolge : 0,33 l/Imp.
Dosierleistung : 6,8 l/h
bei max. 8 bar
Wassertemperatur : 5 - 30 Grad C
Umgebungstemperatur : 5 - 20 Grad C
elektr. Anschluss : 230V/50Hz/21W
Schutzart/
Isolationsklasse : IP 54
medienberührte Teile :
PVDF/Viton/PTFE/Glas/
Hastelloy
Saughöhe max.: 1,0 m WS
Fabrikat: Grünbeck
Technische Änderungen vorbehalten! Verwendungshinweis: Siehe Produktdatenblatt
