WC Ablauf Ersatzteile: Spülkasten oder Badewannenüberlauf?
So unterscheiden Sie WC-Spülkasten, Ablaufventil und Ablaufteile mit Überlauf.
Kurz erklärt: Beim WC gehört der Überlauf zum Spülkasten und ist Teil des Ablaufventils. Eine Drehbetätigung oder ein Tauchrohr für einen Ablauf mit Überlauf kann dagegen zu einer Badewanne gehören. Prüfen Sie zuerst, wo das Bauteil sitzt und welche Marke, Serie oder Modellbezeichnung am vorhandenen Ablauf steht. So vermeiden Sie, WC- und Wannenersatzteile zu verwechseln.
Bei der Suche nach WC Ablauf Ersatzteilen kann der Begriff „Überlauf“ zu einer Verwechslung führen: Im WC-Spülkasten sitzt er am Ablaufventil, während eine Drehbetätigung mit Tauchrohr auch zu einem Badewannenablauf gehören kann. Entscheidend sind Einbauort, Bauteilname und Modellzuordnung.
Sicherheit geht vor
Am Spülkasten und an Ablaufanschlüssen kann bei Arbeiten Wasser austreten und Schäden verursachen. Arbeiten an der Trinkwasser-Installation und am geöffneten Gerät übernimmt der Fachbetrieb.
Woran erkennen Sie WC-Spülkasten und Wannenablauf?

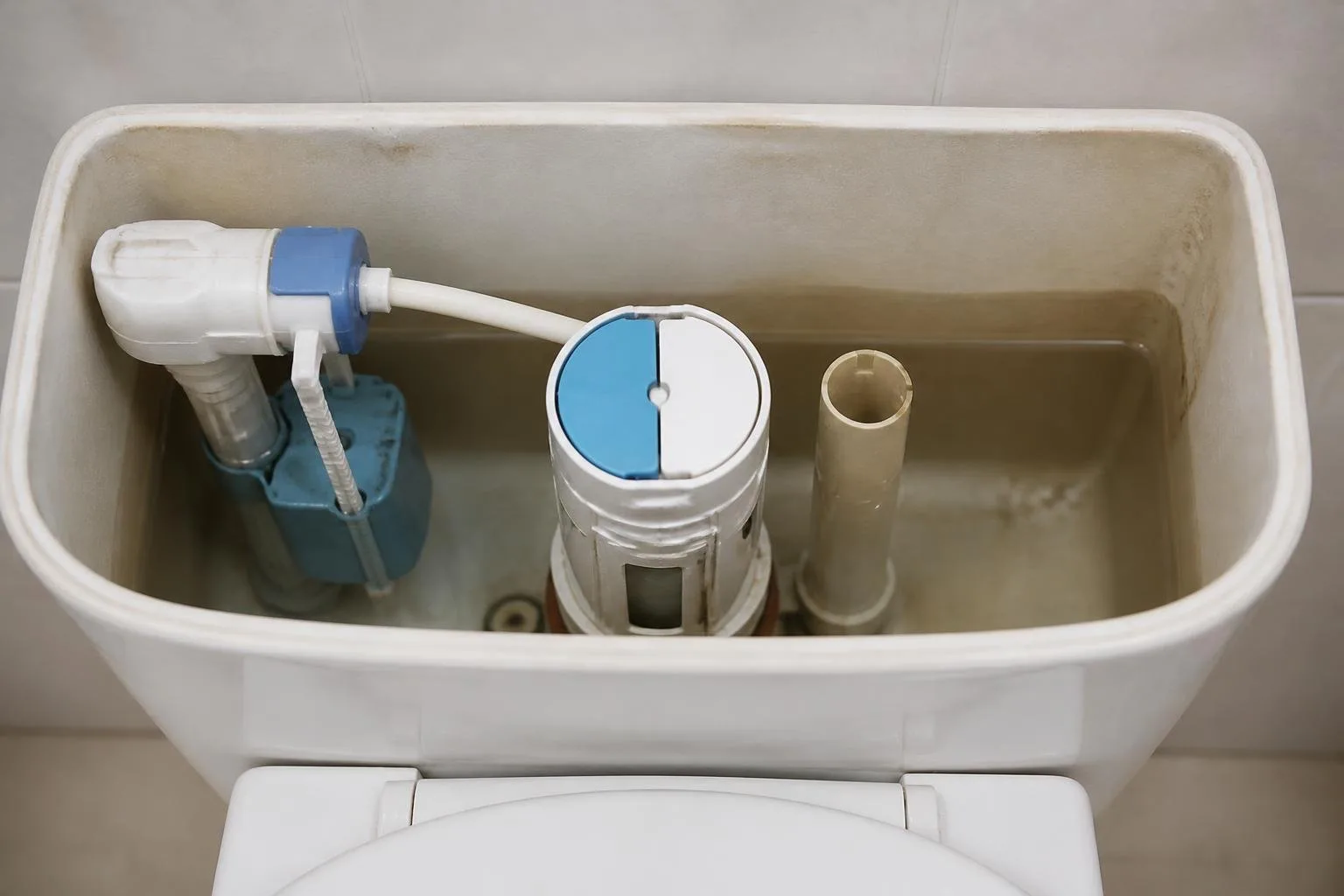

Beim WC ist der Spülkasten der Ausgangspunkt: Das Ablaufventil gibt das Spülwasser in die WC-Keramik ab. Laut den Technischen Informationen von TECE soll die Füllhöhe bis zur oberen Markierung am Überlauf des Ablaufventils und bis zur oberen Markierung im Spülkasten reichen. Der dort genannte Überlauf gehört also zum Spülkasten.
Eine Drehbetätigung für einen Ablauf mit Überlauf kann dagegen ein Teil der Badewannenarmatur sein. Die Produktbeschreibung des Geberit Mitnehmers nennt ausdrücklich einen Badewannenablauf mit Überlauf, Modell 150.220/221. Ein solches Teil ist kein WC-Betätigungshebel und kein WC-Ablaufventil.
„Ein Ersatzteil lässt sich erst über Einbauort und Bauteilbezeichnung sicher zuordnen.“
Wenn Sie einen Spülkasten auswählen oder ein Ablaufventil ersetzen möchten, hilft der Ratgeber WC-Spülkasten: Füllventil oder Ablaufventil auswählen. Dort geht es um die Unterscheidung dieser beiden Bauteilgruppen.
Welche Teile gehören zum WC-Ablauf?
Das Ablaufventil sitzt im Spülkasten und steuert den Spülvorgang. Das Füllventil regelt den Wasserzulauf in den Kasten. TECE beschreibt für seine Spülkästen ein Ersatzteilfüllventil F 10 mit der Bestellnummer 9820353. Laut Hersteller passt es in alle TECE-Spülkästen und in viele Spülkästen anderer Hersteller; es ersetzt aber kein Ablaufventil.
Für den Austausch eines Ablaufventils A1 bietet TECE das Umrüstset 9820223 mit Ablaufventil A2 an. Laut Hersteller ist das A2 mit der älteren Version A1 kompatibel. Im Lieferumfang sind Betätigungshebel, zwei Drosseln und der Ventilsitz enthalten. Beim Tausch von A1 gegen A2 sollen auch die Betätigungshebel gewechselt werden; der alte Ventilsitz mit Dichtung und das alte Ablaufventil A1 sollen entsorgt werden.
Ein weiteres WC-Ersatzteil kann zum Spülkasten passen, ohne selbst das Ablaufventil zu sein. Das GROHE Schlauchset 42775 ist laut Produktbeschreibung für einen WC-Spülkasten mit 2-Mengen-Ablaufventil vorgesehen. Prüfen Sie deshalb, ob tatsächlich der Schlauch oder das Ventil gesucht wird, bevor Sie die Bezeichnung übernehmen.
Der TECE Ablaufbogenhalter DN 50 ist als Ersatzteil mit dieser Nennweite bezeichnet. Die Produktbeschreibung nennt keine Zuordnung zu einer bestimmten Spülkastenserie. Gleichen Sie den Bauteilnamen und die Anschlussbezeichnung daher mit dem vorhandenen Teil und dem Gerätemodell ab.
Weitere Hinweise zur Fehlerzuordnung stehen im Ratgeber Spülkasten reparieren: Ursachen und passende Ersatzteile. Bei einem Geberit-Spülkasten, der nachläuft, finden Sie außerdem Hinweise unter Geberit Spülkasten läuft nach: passendes Ersatzteil finden.
Welches Ersatzteil passt zu welchem Symptom?
Ein Symptom zeigt zunächst, welche Bauteilgruppe geprüft werden muss. Es beweist allein noch nicht, dass ein bestimmtes Teil defekt ist. Die Übersicht hilft, die Suche einzugrenzen und WC-Teile von Wannenabläufen zu trennen.
| Beobachtung | Bauteilgruppe zur Prüfung | Hinweis zur Zuordnung |
|---|---|---|
| Die Füllhöhe im WC-Spülkasten stimmt nicht mit der oberen Markierung überein. | Füllventil und Wasserstand | TECE nennt die Markierung am Überlauf des Ablaufventils als Orientierung für die Füllhöhe. |
| Ein Teil im Spülkasten soll ersetzt werden. | Füllventil oder Ablaufventil | Die beiden Bauteile erfüllen unterschiedliche Aufgaben. Modell und Bauteilbezeichnung abgleichen. |
| Eine Drehbetätigung an der Badewanne ist beschädigt. | Betätigung eines Wannenablaufs mit Überlauf | Der Geberit Mitnehmer ist laut Produktbeschreibung für Badewannenabläufe 150.220/221 benannt. |
| Ein Tauchrohr oder Ablaufteil ist gesucht. | Wannen- oder sonstiger Sanitärauflauf | Die Produktbeschreibungen nennen unter anderem KLUDI Tasso 90 und Viega TEMPOPLEX, nicht ein WC-Ablaufventil. |
Bei einem laufenden Spülkasten sollten Sie daher nicht allein nach dem Wort „Überlauf“ suchen. Gleichen Sie die sichtbare Einbausituation mit dem Modell ab und unterscheiden Sie Füllventil, Ablaufventil und Betätigung. Der Ratgeber Unterputzspülkasten reparieren: Fehler erkennen behandelt die Zuordnung bei einem Unterputzspülkasten.
Profi-Tipp
Notieren Sie vor der Ersatzteilsuche die Marke, die Modell- oder Serienbezeichnung und den Namen des gesuchten Bauteils. Bei TECE ist beispielsweise die Unterscheidung zwischen Ablaufventil A1 und A2 relevant; beim genannten Geberit Mitnehmer ist die Badewannenablauf-Modellreihe 150.220/221 angegeben.
Ist ein Tauchrohr ein WC-Ablaufteil?
Die Produktbeschreibungen im Sortiment ordnen Tauchrohre anderen Ablaufgruppen zu. Das KLUDI Ersatzteil Tauchrohr Tasso 90 ist als Tauchrohr bezeichnet. Das Viega Tauchrohr TEMPOPLEX aus Kunststoff ist laut Produktbeschreibung ein Anschlussstück für Sanitärabläufe der Baureihe TEMPOPLEX ab 2001–2006.
Diese Bezeichnungen belegen keine Eignung als Ersatz für ein WC-Ablaufventil. Wenn Sie nach „Tauchrohr WC Ablauf wechseln“ suchen, prüfen Sie zuerst, ob Sie tatsächlich ein WC-Bauteil oder ein Tauchrohr an einem anderen Sanitärauflauf meinen. Die Anleitung zum Ablaufventiltausch von TECE nennt stattdessen die Ventilversion, den Betätigungshebel und den Ventilsitz.
Das Viega Ersatzteil ist ausdrücklich mit der Serie TEMPOPLEX und der Baureihe ab 2001–2006 beschrieben. Für die Suche nach Ablaufteilen kann auch der Ratgeber Duschablauf Ersatzteile: Platte, Einsatz, Tauchrohr bei der Einordnung helfen. Ersetzen Sie die Serienzuordnung nicht durch eine bloße Ähnlichkeit des Bauteilnamens.
Welches Ersatzteil passt bei einer Drehbetätigung?
Der Suchbegriff „Drehbetätigung Ablauf Ersatzteil“ ist ohne Angabe des Sanitärobjekts nicht eindeutig. Der Geberit Mitnehmer ist laut Produktbeschreibung für die Drehbetätigung eines Badewannenablaufs mit Überlauf 150.220/221 vorgesehen. Die Viega Drehrosette Visign MT1/RT1, Modell 6161.03, ist dagegen für Multiplex Trio und Rotaplex Trio beschrieben.
Diese Teile sind nicht mit dem Betätigungshebel eines WC-Spülkastens gleichzusetzen. Für ein TECE-Ablaufventil A2 nennt der Hersteller den mitgelieferten Betätigungshebel; beim Umrüsten von A1 auf A2 soll dieser ebenfalls gewechselt werden. Prüfen Sie bei einer Drehbetätigung deshalb zuerst, ob es sich um einen Wannenablauf oder um eine WC-Spülkastenbetätigung handelt.
Für die Viega Drehrosette nennt die Produktbeschreibung die Modellnummer 6161.03 und die Artikelnummer 309 664 sowie die Verwendung mit Multiplex Trio und Rotaplex Trio. Eine Übereinstimmung des Namens „Drehbetätigung“ allein reicht für die Zuordnung nicht aus; entscheidend sind die angegebene Baureihe und das vorhandene Modell.
Wichtiger Hinweis
Die genannten Wannenablaufteile sind keine WC-Ablaufventile. Bestellen oder tauschen Sie ein Bauteil nicht allein deshalb, weil in beiden Produktnamen „Ablauf“ oder „Überlauf“ steht.
Wer tauscht die Ersatzteile?
Die TECE-Unterlage beschreibt die Kompatibilität und den Lieferumfang der Ersatzteile, erteilt dem Betreiber aber keine ausdrückliche Freigabe für eine eigenständige Reparatur. Deshalb übernimmt der Fachbetrieb den Austausch am geöffneten Spülkasten und an der Trinkwasser-Installation.
Auch die Produktbezeichnung allein genügt nicht, wenn Modellreihe oder Einbausituation unklar sind. Geben Sie dem Fachbetrieb die ermittelte Marke, Serie und Bauteilnummer weiter. So kann er prüfen, ob ein A1/A2-Ablaufventil, ein Füllventil, ein Betätigungshebel oder ein Bauteil eines Wannenablaufs gemeint ist.
Für TECE nennt die Herstellerunterlage bei A1 und A2 konkrete Teile, die beim Umrüsten gemeinsam berücksichtigt werden müssen: Ablaufventil, Betätigungshebel, Drosseln und Ventilsitz. Bei einem anderen Fabrikat ist diese TECE-Zuordnung nicht übertragbar. Lassen Sie die Ersatzteilwahl daher anhand der tatsächlichen Modellangabe prüfen.
Die passende Ersatzteilgruppe hängt somit zuerst vom Sanitärobjekt ab. Für ein WC sind Spülkasten und Ablaufventil zu prüfen; Tauchrohr und Drehbetätigung können dagegen zu einem Ablauf mit Überlauf an Badewanne oder einem anderen Sanitärobjekt gehören.
Häufige Fragen
Wie finde ich das richtige WC Ablauf Ersatzteil?
Prüfen Sie zuerst, ob das gesuchte Teil im WC-Spülkasten sitzt und ob es sich um Füllventil, Ablaufventil oder Betätigungshebel handelt. Notieren Sie Marke, Modell oder Serie sowie die Bauteilbezeichnung. Bei TECE ist für einen Austausch außerdem die Unterscheidung zwischen Ablaufventil A1 und A2 relevant.
Ist ein Tauchrohr ein Ersatzteil für den WC-Spülkasten?
Die hier genannten Tauchrohre sind anderen Ablaufgruppen zugeordnet. KLUDI nennt das Ersatzteil Tauchrohr Tasso 90; Viega beschreibt das TEMPOPLEX-Tauchrohr als Anschlussstück für Sanitärabläufe der Baureihe TEMPOPLEX ab 2001–2006. Diese Angaben bezeichnen kein WC-Ablaufventil.
Was ist der Unterschied zwischen Füllventil und Ablaufventil?
Das Füllventil regelt den Wasserzulauf in den Spülkasten, das Ablaufventil den Spülvorgang aus dem Kasten. TECE nennt das Füllventil F 10 als Ersatzteil mit der Bestellnummer 9820353. Es passt laut Hersteller in alle TECE-Spülkästen und viele Spülkästen anderer Hersteller, ersetzt aber kein Ablaufventil.
Passt eine Drehbetätigung für den Badewannenüberlauf ans WC?
Nein, die Produktbeschreibung des Geberit Mitnehmers ordnet ihn der Drehbetätigung für einen Badewannenablauf mit Überlauf 150.220/221 zu. Ein WC-Spülkasten hat eine eigene Betätigung am Ablaufventil. Gleichen Sie das Sanitärobjekt und die Modellbezeichnung ab, bevor Sie ein Ersatzteil zuordnen.
Darf ich das Ablaufventil selbst wechseln?
Die TECE-Technischen Informationen beschreiben Ersatzteile und deren Kompatibilität, geben Betreibern aber keine ausdrückliche Freigabe für eine eigenständige Reparatur. Arbeiten am geöffneten Spülkasten und an der Trinkwasser-Installation übernimmt deshalb der Fachbetrieb. Teilen Sie ihm Marke, Modell und Bauteilbezeichnung mit.
