WC-Spülkasten: Füllventil oder Ablaufventil auswählen

Füllventil und Ablaufventil erfüllen im WC-Spülkasten unterschiedliche Aufgaben. Welches Ersatzteil passt, hängt unter anderem vom Hersteller, der Baureihe und der Ventilversion ab.

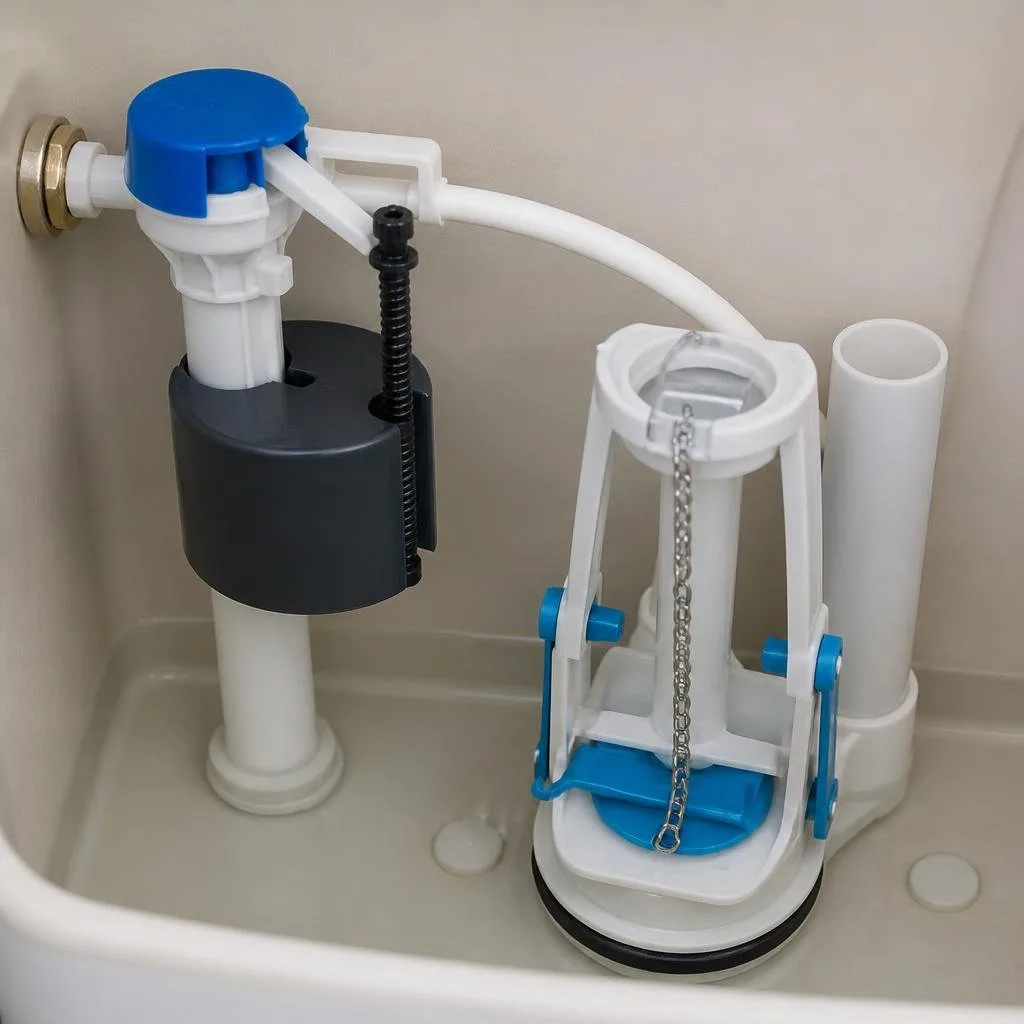

Woran erkennen Sie Füllventil und Ablaufventil?

Das Füllventil ist für das Nachfüllen des Spülkastens zuständig. Beim TECE-Füllventil F 10 lässt sich die Füllhöhe einstellen; laut technischer Information hat das Ventil einen 3/8-Zoll-Standardanschluss. Das Ablaufventil sitzt am Wasserauslass des Kastens und steuert die Spülung. Bei einer Zwei-Mengen-Spülung gibt es eine kleine und eine große Spülmenge.

Bei TECE sind beide Funktionen im Spülkasten als unterschiedliche Bauteile beschrieben. Für die Ersatzteilauswahl ist deshalb wichtig, welches Ventil betroffen ist. Läuft Wasser nach dem Spülen weiter, finden Sie weitere Hinweise im Ratgeber Spülkasten läuft nach: Ursachen erkennen und richtig handeln.

Wie wählen Sie ein passendes Füllventil aus?

Vergleichen Sie zunächst die genaue Spülkastenbaureihe und die Bezeichnung des bisherigen Füllventils. Ein Anschlussmaß allein weist keine Kompatibilität nach. Die technische Information von TECE nennt für das Ersatzteilfüllventil F 10 einen Einsatzbereich von 100 bis 10.000 hPa, einen Mindestfließdruck von 500 hPa und eine einstellbare Füllhöhe. Diese Werte gelten für das dort beschriebene F 10.

„Das Ersatzteilfüllventil F 10 passt universell in alle TECE-Spülkästen und in viele Wettbewerbsspülkästen.“

Die Produktangabe „universell“ bezieht sich hier auf das TECE F 10. Ein weiteres Füllventil im Sortiment ist ausdrücklich für Friatec-Spülkästen ausgewiesen und führt die frühere Friatec-Werksnummer 320400. Das ist ein anderer Anwendungsbereich, auch wenn beide Artikel Füllventile sind.

Das Geberit-Dichtungsset ist laut Produktbeschreibung für die Füllventile Unifill 240.700.00.1, Unifill 240.705.00.1 und Impulse 380 vorgesehen. Es ist daher eine Option, wenn die Zuordnung zu einer dieser Ventilbezeichnungen feststeht. Die Bezeichnung „Dichtungsset für Füllventil“ allein reicht zur Identifikation nicht aus.

Bei den von TECE beschriebenen Füllventilen lässt sich die Füllhöhe über eine Verstellspindel einstellen. Als Ziel nennt die Anleitung die obere Markierung am Überlauf des Ablaufventils sowie die obere Markierung im Spülkasten. Diese Herstellerangabe hilft beim Einordnen der Funktion, ist aber keine Anleitung zum Öffnen oder Einstellen durch Bewohner.

Wie finden Sie das passende Ablaufventil für den WC-Spülkasten?

Beim Ablaufventil zählen die Version und die Betätigungsmechanik. TECE beschreibt das Ablaufventil A2 als kompatibel zur älteren Version A1. Beim Umbau werden laut Dokument auch die Betätigungshebel gewechselt; außerdem gehören zwei Drosseln und ein Ventilsitz zum Umrüstset. Solche Versionsdetails sind wichtiger als die allgemeine Angabe „Ablaufventil“.

Die Spülmengen unterscheiden sich je nach Spülkasten und Einstellung. Für den TECE-Spülkasten nennt die technische Information bei Zwei-Mengen-Spülung eine kleine Spülmenge von 3 Litern und große Spülmengen von 4,5, 6, 7,5 oder 9 Litern. Beim Viega-Prevista-Spülkasten reicht die angegebene Bandbreite für die Vollspülung von 3,5 bis 7,5 Litern und für die Teilspülung von 2 bis 4 Litern. Das sind Angaben zu den jeweiligen Systemen und keine allgemeine Vorgabe für jeden Kasten.

Das GROHE AV1 42253 ist laut Produktbeschreibung ein pneumatisches Ablaufventil für Zwei-Mengen-Spülkästen mit zwei Funktionen: Zwei-Mengen-Spülung oder Start und Stopp. Die Beschreibung nennt außerdem einen Kegelsitz. Sie belegt damit die Funktionen des Artikels, aber keine Passform für eine beliebige Spülkastenbaureihe.

Das Ideal-Standard-Ablaufventilgehäuse ist als serienübergreifendes Ersatzteil für einen Spülkasten beschrieben. Die genaue Ausführung ist ein Ablaufventilgehäuse. Auch bei dieser breiten Serienangabe sollte der Fachbetrieb prüfen, ob Gehäuse und übrige Ventilmechanik zur vorhandenen Armatur passen.

Welche Angaben helfen, ein Ersatzteil für den Spülkasten zu bestimmen?

Für die Zuordnung sind Hersteller, Spülkastenbaureihe, Ventilbezeichnung und Art der Betätigung relevant. Die Produktbeschreibung der Geberit-Spülgarnitur Impuls grenzt die Ausführung auf Betätigung von vorne und Baujahre 1998 bis 2001 ein. Solche Angaben können eine Suche eingrenzen, gelten aber nur für die bezeichnete Spülgarnitur.

Bei einem Geberit Spülkasten, der nachläuft, hilft der Ratgeber das passende Ersatzteil zu finden.

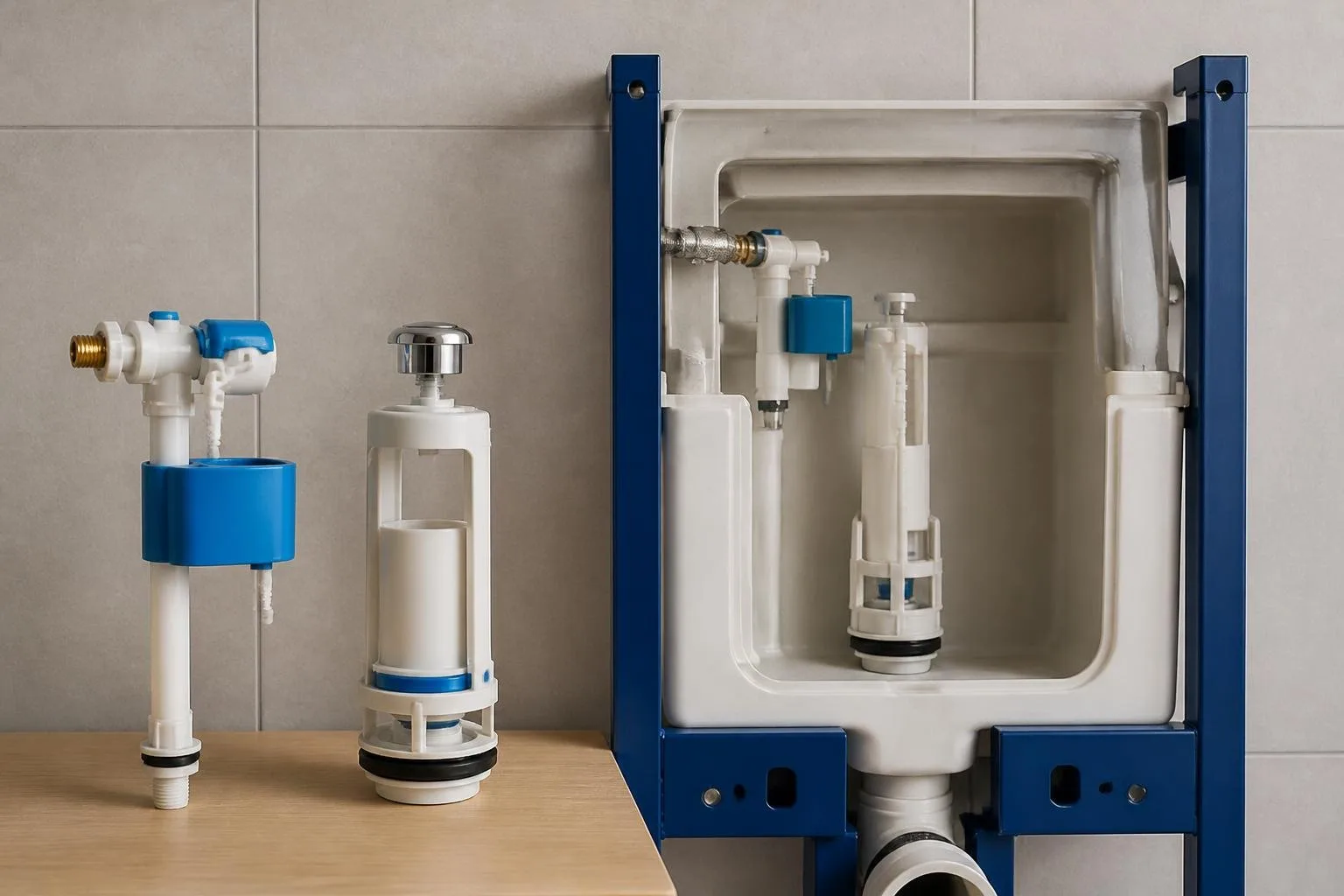

Auch der Spülkastentyp kann die Auswahl beeinflussen. TECE beschreibt einen Unterputzspülkasten mit einheitlicher Innentechnik und Kompatibilität zu den TECE-Betätigungsplatten. Viega nennt für Prevista werkzeuglos aus- und einbaubare Füll- und Ablaufventile sowie eine Spülstromdrossel mit fünf Abstufungen. Diese Systemmerkmale sind nicht auf andere Hersteller übertragbar.

Welche Wartung und Auswahlfehler sind wichtig?

TECE weist darauf hin, dass bei sehr schlechtem Wasser das Einströmelement oder die Membran des Pilotventils verschmutzen kann. Die technische Information nennt außerdem ein Ventilhebelset und ein Dichtungsset als Ersatzteile. Wenn eine Reinigung oder ein Austausch nötig erscheint, übernimmt das der Fachbetrieb, da der Spülkasten dafür geöffnet wird.

Auch der Rückspülfilter schützt die Wasserinstallation; worauf es bei der Auswahl ankommt, zeigt der Rückspülfilter-Vergleich.

Ein häufiger Auswahlfehler ist, nur nach der Funktion oder dem Markennamen zu gehen. Ein weiteres Risiko ist die Verwechslung von Ventil, Ventilgehäuse und Dichtungssatz: Diese Bezeichnungen stehen für unterschiedliche Teile. Lassen Sie auch bei einer ähnlichen Spülmenge oder Betätigung die konkrete Version und den Einbau im vorhandenen Kasten prüfen.

Viega beschreibt beim Prevista-System gelb markierte Einstellschieber für Voll- und Teilspülmenge sowie eine Spülstromdrossel. Die genannten Einstellungen beziehen sich auf dieses System. Sie sollten daraus nicht ableiten, dass ein ähnlich aussehendes Ventil in einem anderen Spülkasten dieselben Einstellmöglichkeiten bietet.

Für die Auswahl zählt am Ende die dokumentierte Zuordnung zum vorhandenen Spülkasten. Produktbezeichnung, Ventilversion, Betätigung und gegebenenfalls mitgelieferte Bauteile liefern dafür konkrete Anhaltspunkte; die Passform bestätigt der Fachbetrieb.

TECE Technische Informationen 2017/18 zur Spültechnik, Seiten 4 und 6 bis 8 und der Viega Prevista Prospekt 780142, Seiten 9 und 10 beschreiben die genannten Systemmerkmale.
