Uponor S-Press Montagewinkel und Montageplatte einsetzen
So unterscheiden Sie Einzelmontagewinkel, Montagewinkel und Montageplatte für Uponor Wandscheiben.
Kurz erklärt: Ein Uponor S-Press Einzelmontagewinkel nimmt eine Wandscheibe, Doppel-Wandscheibe oder U-Wandscheibe auf. Der Montagewinkel und die Montageplatte in 75/150 mm sind für die Schnellfixierung von zwei Wandscheiben vorgesehen. Prüfen Sie vor der Auswahl, welche Wandscheibe und Anschlussanordnung Ihr Installationsplan vorsieht. Die Montage der Trinkwasserinstallation übernimmt ein Fachbetrieb.
Uponor S-Press Montagewinkel und Montageplatten dienen dazu, Wandscheiben an der vorgesehenen Anschlussposition aufzunehmen. Welche Variante passt, hängt vor allem von der Anzahl und dem Typ der Wandscheiben ab.
Sicherheit geht vor
Wandscheiben gehören zur Trinkwasserinstallation. Fehler an Rohrverbindungen oder Gewinden können Undichtigkeiten und Wasserschäden verursachen. Arbeiten an der Trinkwasserinstallation übernimmt der Fachbetrieb.
Was unterscheidet Montagewinkel und Montageplatte?
Der Uponor S-Press Einzelmontagewinkel Smart Aqua ist zur Aufnahme einer Uponor Wandscheibe, Doppel-Wandscheibe oder U-Wandscheibe beschrieben. Er dient der Schnellfixierung einer Wandscheibe. Laut Produktbeschreibung lassen sich die Anschlüsse innerhalb des vorgegebenen Rasters um 360° positionieren.
„Die Auswahl beginnt mit dem Wandscheibentyp und der Zahl der Anschlüsse.“
Der Einzelwinkel besteht aus verzinktem Stahl. Löcher und Langlöcher sind laut Produktbeschreibung für eine einfache Befestigung vorgesehen. Zum Lieferumfang gehören ein Bolzen und eine Senkkopfschraube M6x12.

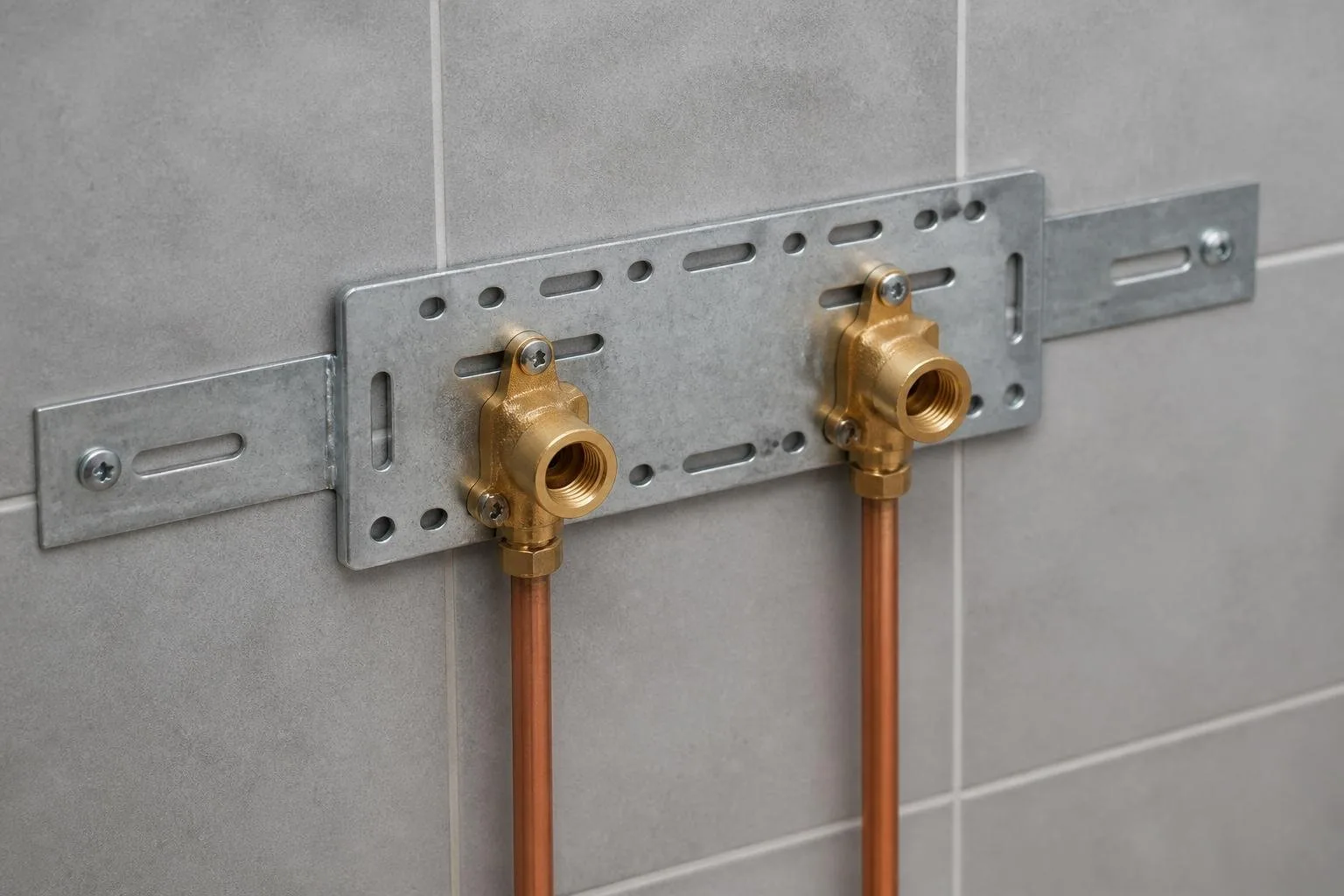

Der Montagewinkel Smart Aqua in der Ausführung 75/150 mm und die passende Montageplatte sind zur Schnellfixierung von zwei Uponor Wandscheiben beschrieben. Beide nehmen auch Doppel-Wandscheiben oder U-Wandscheiben auf. Die Produktbeschreibungen nennen ebenfalls Löcher und Langlöcher sowie Bolzen und Senkkopfschrauben M6x12.
Welcher Uponor Montagewinkel passt zu Ihrer Wandscheibe?
Wählen Sie den Einzelmontagewinkel, wenn eine Wandscheibe befestigt werden soll. Der Begriff „eine Wandscheibe“ bezeichnet dabei die Anzahl der aufzunehmenden Bauteile, nicht ausschließlich eine bestimmte Form: Die Produktbeschreibung nennt auch Doppel-Wandscheiben und U-Wandscheiben als passende Typen.
Für zwei Wandscheiben nennt Uponor den Montagewinkel Smart Aqua 75/150 mm. Die Produktbeschreibung führt auch Doppel- und U-Wandscheiben als aufnehmbare Varianten auf. Entscheidend ist deshalb, ob die geplante Anordnung zwei Bauteile vorsieht und zum vorgegebenen Raster passt.
Die Bezeichnung 75/150 mm steht im Produktnamen des Montagewinkels und der Montageplatte. Vergleichen Sie diese Ausführung mit der Anschlussanordnung in Ihrer Installationsplanung. Leiten Sie aus dem Produktnamen allein keine weiteren Maße für die Einbausituation ab.
Wann ist eine Montageplatte 75/150 mm sinnvoll?

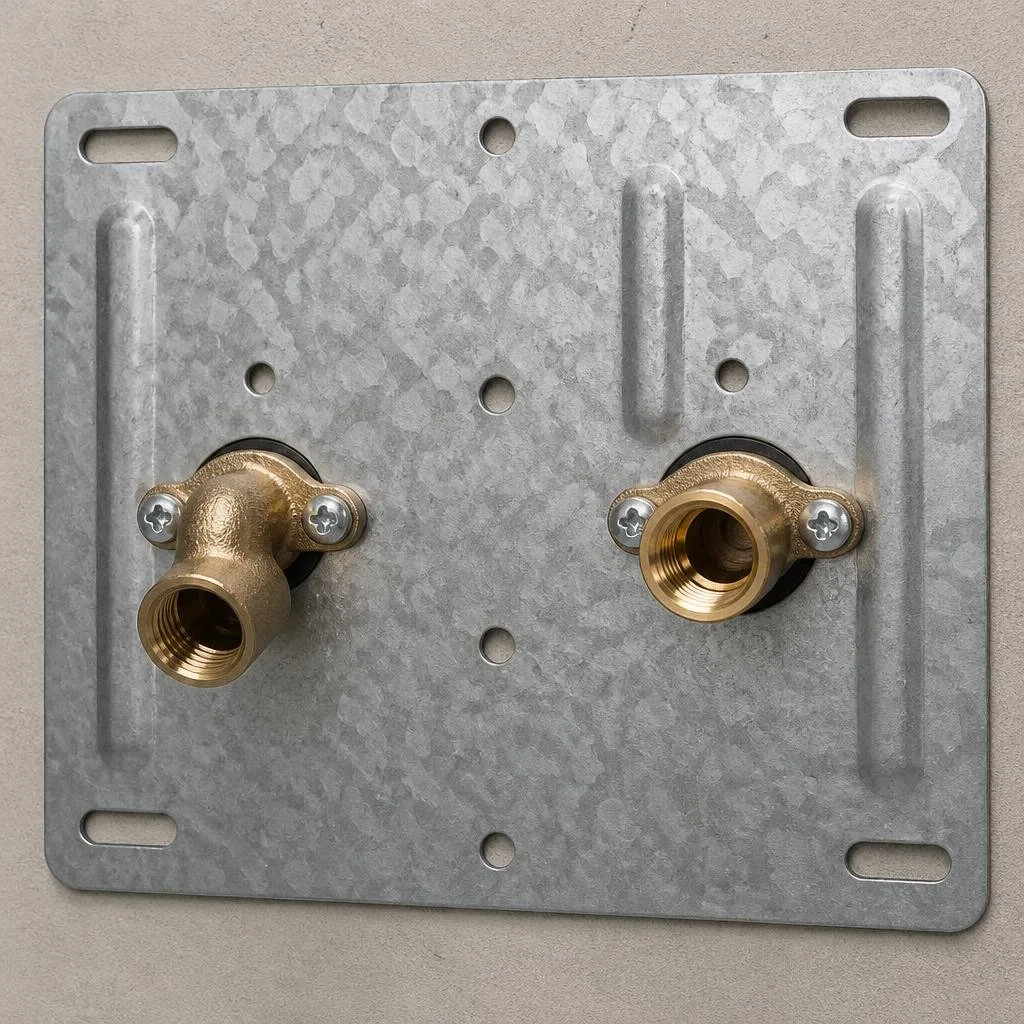

Die Uponor S-Press Montageplatte Smart Aqua 75/150 mm ist wie der Montagewinkel für zwei Wandscheiben, Doppel-Wandscheiben oder U-Wandscheiben beschrieben. Sie besteht aus verzinktem Stahl und wird mit Bolzen und Senkkopfschrauben M6x12 geliefert. Ihre Löcher und Langlöcher sind laut Produktbeschreibung für die Befestigung vorgesehen.
Eine Montageplatte und ein Montagewinkel sind nicht einfach austauschbare Namen für dasselbe Produkt. Vergleichen Sie vor der Auswahl die im Installationsplan vorgesehene Bauform, die Zahl der Anschlüsse und den passenden Wandscheibentyp. Für die Verbindung der Trinkwasserleitungen und die Befestigung vor Ort ist der Fachbetrieb zuständig.
Profi-Tipp
Legen Sie zuerst fest, ob eine oder zwei Wandscheiben aufgenommen werden sollen. Wählen Sie danach den passenden Träger und gleichen Sie den Wandscheibentyp mit dessen Produktbeschreibung ab. So vermeiden Sie, einen Einzelwinkel für eine geplante Zweier-Anordnung auszuwählen.
Welche Wandscheibe passt zum Montagewinkel?
Die Uponor S-Press U-Wandscheibe IG Smart Aqua ist aus verzinntem Messing gefertigt und laut Produktbeschreibung für die Schnellfixierung auf Uponor Montagewinkeln oder Montageplatten vorgesehen. Die Ausführung im Sortiment hat die Anschlussangabe 16 mm x 1/2 Zoll x 20 mm. Sie besitzt eine fixierte Presshülse und einen Pressanschlag.
Bei dieser Wandscheibe nennt die Produktbeschreibung außerdem eine Verpresst-Kennzeichnung: Nach der Verpressung fällt der Anschlagring ab. Eine Farbkodierung ist ebenfalls beschrieben. Diese Angaben helfen beim Abgleich des konkreten Bauteils mit der Planung und ersetzen nicht die fachgerechte Ausführung der Rohrverbindung.
Die lange Uponor S-Press Wandscheibe Smart Aqua hat die Anschlussangabe 16 mm x 1/2 Zoll. Für diese Ausführung nennt die Produktbeschreibung eine Einbaulänge von 50 mm, einen maximalen Betriebsdruck von 10 bar und Messing als Material.
Für zwei Anschlüsse kommt auch die Uponor S-Press Doppel-Wandscheibe IG Smart Aqua 90° lang infrage. Das Sortiment führt sie mit der Anschlussangabe 20 mm x 1/2 Zoll x 20 mm. Laut Produktbeschreibung kann sie auf Uponor Montagewinkeln oder Montageplatten schnell fixiert werden.
Worauf sollten Sie bei Anschluss und Maß achten?
Vergleichen Sie zuerst die Anzahl der Wandscheiben und die Bauform: einzeln, doppelt oder U-förmig. Prüfen Sie danach die Anschlussangabe am konkreten Wandscheibenprodukt. Die Angaben 16 mm x 1/2 Zoll und 20 mm x 1/2 Zoll x 20 mm gehören zu unterschiedlichen Varianten und sind nicht beliebig austauschbar.
| Bauteil | Aufnahme laut Produktbeschreibung | Angabe zur Auswahl |
|---|---|---|
| Einzelmontagewinkel | Eine Wandscheibe, Doppel-Wandscheibe oder U-Wandscheibe | Einzelmontage |
| Montagewinkel 75/150 mm | Zwei Wandscheiben, Doppel-Wandscheiben oder U-Wandscheiben | Vorgegebenes Raster |
| Montageplatte 75/150 mm | Zwei Wandscheiben, Doppel-Wandscheiben oder U-Wandscheiben | Vorgegebenes Raster |
| U-Wandscheibe IG Smart Aqua | Für Uponor Montagewinkel oder Montageplatten | 16 mm x 1/2 Zoll x 20 mm |
Verwechseln Sie die Anschlussangabe des Fittings nicht mit dem Rastermaß des Trägers. Die Montagewinkel und die Montageplatte sind jeweils für eine bestimmte Anzahl von Wandscheiben beschrieben. Stimmen Sie die konkrete Anschlussposition mit der Installationsplanung ab.
Wenn Sie zusätzlich eine Unterputzarmatur planen, finden Sie Hinweise zur Auswahl im Ratgeber Waschtischarmatur Unterputz: Einbaukörper auswählen. Für die Auswahl eines Wandanschlusses mit Brausehalter lesen Sie auch Wandanschluss mit Brausehalter vergleichen.
Wie wird eine Wandscheibe sicher befestigt?
Die Produktbeschreibungen nennen Bolzen, Senkkopfschrauben M6x12 und Befestigungslöcher beziehungsweise Langlöcher als Merkmale der Träger. Daraus ergibt sich keine Anleitung für die bauliche Befestigung an Ihrer konkreten Wand. Untergrund, Leitungsführung und die Verbindung mit dem Rohrsystem muss der Fachbetrieb beurteilen.
Wichtiger Hinweis
Ein Einzelmontagewinkel ist für eine Wandscheibe beschrieben, die Varianten 75/150 mm für zwei. Prüfen Sie diese Anzahl anhand der geplanten Anschlüsse, bevor das Bauteil festgelegt wird. Die Montage und der Anschluss an das Trinkwassernetz übernimmt der Fachbetrieb.
Auch Wartungs- oder Pflegeintervalle für diese Montagewinkel und Montageplatten sind in den Produktbeschreibungen nicht aufgeführt. Achten Sie bei der Produktauswahl daher auf die konkreten Merkmale des jeweiligen Bauteils und lassen Sie Fragen zur Ausführung durch den Fachbetrieb klären.
Häufige Fragen
Wofür wird ein Uponor S-Press Montagewinkel verwendet?
Der Montagewinkel dient dazu, Uponor Wandscheiben an einer vorgesehenen Anschlussposition aufzunehmen und zu fixieren. Der Einzelmontagewinkel ist für eine Wandscheibe, Doppel-Wandscheibe oder U-Wandscheibe beschrieben. Die Ausführung 75/150 mm ist zur Schnellfixierung von zwei Wandscheiben vorgesehen.
Was bedeutet 75/150 mm bei einer Uponor Montageplatte?
75/150 mm ist Teil der Produktbezeichnung der Uponor Montageplatte Smart Aqua. Die Produktbeschreibung nennt ein vorgegebenes Raster und die Aufnahme von zwei Wandscheiben, Doppel-Wandscheiben oder U-Wandscheiben. Stimmen Sie die geplante Anschlussposition mit der Installationsplanung ab, statt aus dem Namen allein weitere Einbaumaße abzuleiten.
Kann ich eine Montageplatte selbst an der Wand befestigen?
Montagewinkel und Montageplatten gehören zur Befestigung von Bauteilen in einer Trinkwasserinstallation. Arbeiten an der Trinkwasserinstallation übernimmt der Fachbetrieb. Die Produktbeschreibung nennt zwar Löcher und Langlöcher zur Befestigung, enthält aber keine allgemeine Anleitung für den Wanduntergrund und die Ausführung vor Ort.
Welche Wandscheibe passt auf einen Uponor Montagewinkel?
Laut Produktbeschreibung kann der Einzelmontagewinkel eine Uponor Wandscheibe, Doppel-Wandscheibe oder U-Wandscheibe aufnehmen. Die 75/150-mm-Varianten sind für zwei Wandscheiben sowie Doppel- oder U-Wandscheiben beschrieben. Prüfen Sie zusätzlich die Anschlussangaben des konkreten Fittings.
Welche Merkmale hat die Uponor S-Press U-Wandscheibe IG Smart Aqua?
Die U-Wandscheibe IG Smart Aqua im Sortiment hat die Anschlussangabe 16 mm x 1/2 Zoll x 20 mm und besteht aus verzinntem Messing. Sie besitzt eine fixierte Presshülse und einen Pressanschlag. Laut Produktbeschreibung ist sie für die Schnellfixierung auf Uponor Montagewinkeln oder Montageplatten vorgesehen.
