Rückstauklappe Ersatzteile: Umrüstsatz richtig wählen
Diese Merkmale helfen Ihnen, einen passenden Staufix-Umrüstsatz oder ein anderes Rückstauklappen-Ersatzteil zuzuordnen.
Kurz erklärt: Der KESSEL-Umrüstsatz Staufix DN 125/150 ist laut Produktbeschreibung für orange Grundkörper ab 04/2005 und die Nennweiten DN 125 und DN 150 vorgesehen. Prüfen Sie deshalb Modell, Nennweite, Farbe und Bauzeit gemeinsam. Für DN 100 oder bestimmte Fäkalien-Rückstauautomaten sind andere Ersatzteile beschrieben.
Eine defekte Rückstauklappe braucht das passende Ersatzteil für den vorhandenen Grundkörper. Beim Staufix-Umrüstsatz sind Nennweite, Farbe und Bauzeit wichtige Zuordnungsmerkmale.
Die Produktbeschreibungen nennen außerdem separate Teile für Staufix DN 100 und bestimmte Fäkalien-Rückstauautomaten. Die folgende Übersicht hilft, diese Varianten auseinanderzuhalten.
Sicherheit geht vor
Bei Rückstau kann Abwasser aus dem Kanal in die Gebäudeentwässerung gelangen. Die Verbraucherzentrale weist darauf hin, dass Rückstauverschlüsse und Rückstauklappen regelmäßig gewartet werden müssen, damit sie im Rückstaufall funktionieren. Auswahl, Ausbau und Einbau übernimmt der Fachbetrieb.
Wie wählen Sie den Staufix-Umrüstsatz DN 125 aus?

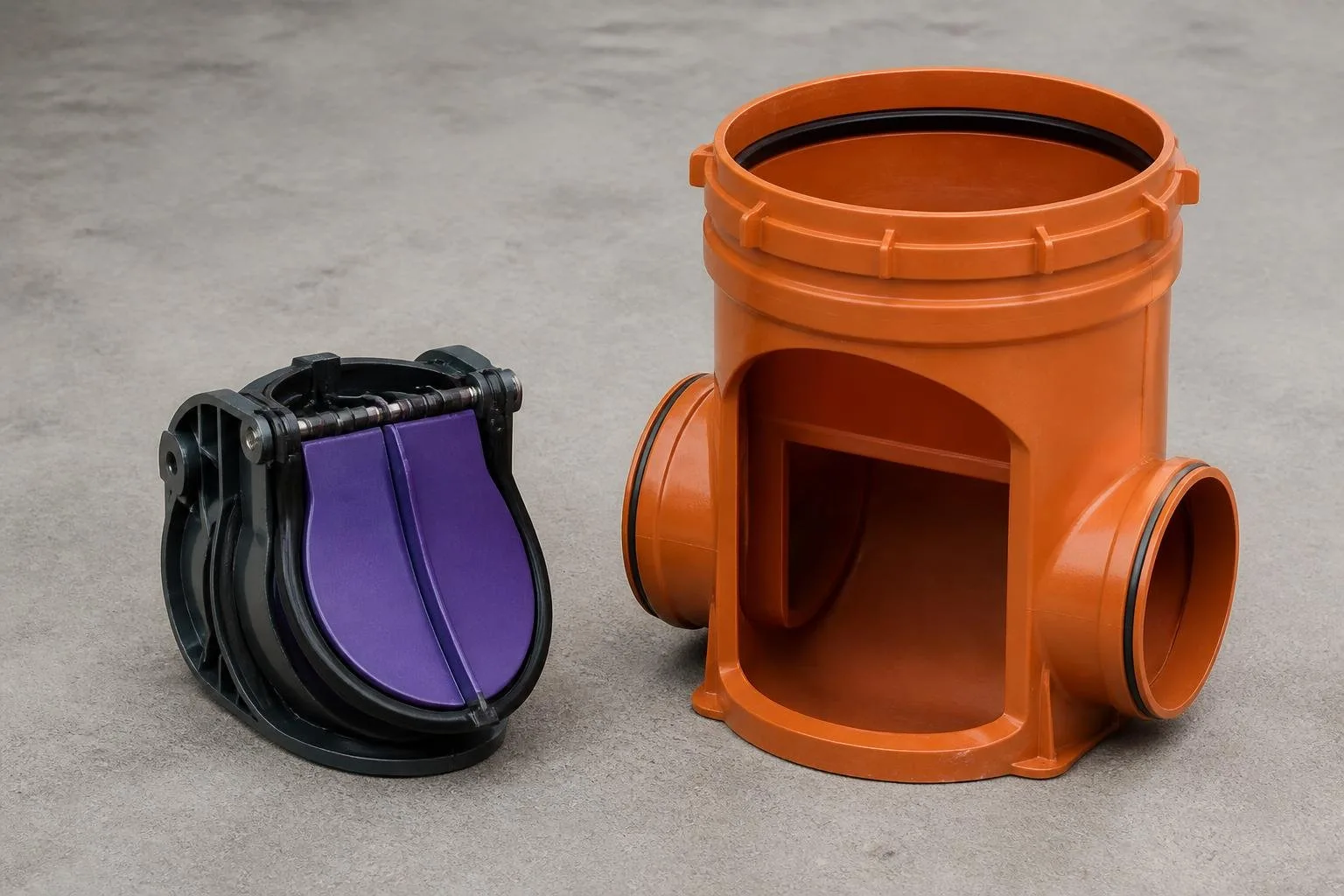

Der KESSEL-Umrüstsatz ist für Staufix-Grundkörper ab 04/2005 beschrieben. Er passt laut Produktbeschreibung zu orangefarbenen Grundkörpern mit DN 125 oder DN 150. Die Nennweite allein genügt daher nicht für die Zuordnung: Auch die Bauzeit und die Farbe des Grundkörpers müssen zur Beschreibung passen.
Der Umrüstsatz enthält eine Rückstauklappe mit integrierter Dichtung. Das Produkt besteht aus Kunststoff und ist violett. Diese Angaben beschreiben den Umrüstsatz; sie ersetzen nicht den Abgleich mit dem vorhandenen Grundkörper.
Wenn Modell oder Bauzeit nicht sicher feststehen, sollte der Fachbetrieb die vorhandene Anlage zuordnen, bevor ein Ersatzteil ausgewählt wird. Ein DN-Wert allein belegt keine Kompatibilität mit einem anderen Hersteller oder einer anderen Rückstauverschluss-Ausführung.
Profi-Tipp
Halten Sie für die Zuordnung die Nennweite, die Farbe des Grundkörpers und die bekannte Bauzeit fest. Beim beschriebenen Staufix-Umrüstsatz müssen alle Angaben zusammenpassen: orange Grundkörper, ab 04/2005 und DN 125 oder DN 150.
Welche Maße und Merkmale müssen Sie bestimmen?
Für den Staufix-Umrüstsatz ist die Nennweite mit DN 125 oder DN 150 angegeben. Prüfen Sie deshalb zunächst, welche Nennweite zur vorhandenen Anlage gehört. Ergänzen Sie diese Angabe um Modell und Bauzeit. Bei diesem Artikel zählt außerdem die Farbe des Grundkörpers: Die Produktbeschreibung nennt orange Grundkörper.
Die Produktbeschreibungen führen auch andere Staufix-Teile auf. Ein Dichtungsset ist für Staufix-Rückstauverschlüsse DN 100 beschrieben und enthält eine Dichtung für den Verriegelungsdeckel sowie einen Dichtring für das Einschiebeteil. Für einen Staufix DN 100 ist es daher ein anderer Artikel als der Umrüstsatz DN 125/150.
Ein weiterer Eintrag betrifft den KESSEL-Verriegelungsdeckel 70103 für DN 100 bis Baujahr 03/2005. Er ist ein Deckel für eine bestimmte ältere Ausführung und kein Ersatz für den Umrüstsatz DN 125/150. Diese Modell- und Bauzeitangabe darf nicht auf andere Staufix-Ausführungen übertragen werden.
| Vorhandene Anlage | Angabe in der Produktbeschreibung | Zuordnung |
|---|---|---|
| Staufix, DN 125 oder DN 150 | Orange Grundkörper ab 04/2005 | Umrüstsatz Rückstauklappe Staufix DN 125/150 |
| Staufix DN 100 | Dichtung für Verriegelungsdeckel und Dichtring für Einschiebeteil | Dichtungsset Staufix DN 100 |
| Staufix DN 100 bis Baujahr 03/2005 | Verriegelungsdeckel 70103 | Passenden Deckel nur für diese angegebene Ausführung prüfen |
| Fäkalien-Rückstauautomat | Die aufgeführten Modelle 83100, 83125 und 83150, jeweils auch S/X | KESSEL FKA Rückstauklappe 80031 |
Welches Ersatzteil passt zu welchem Defekt?
Bei der Auswahl kommt es darauf an, welches Bauteil als defekt festgestellt wurde. Ist die Rückstauklappe des passenden Staufix-Grundkörpers betroffen, ist der Umrüstsatz für die beschriebenen DN-125- und DN-150-Ausführungen relevant. Ist eine Dichtung am Verriegelungsdeckel oder am Einschiebeteil eines Staufix DN 100 betroffen, beschreibt KESSEL dafür das separate Dichtungsset.
Die KESSEL FKA Rückstauklappe 80031 ist laut Produktbeschreibung für eine FKA-Klappenhalterung sowie die dort genannten Fäkalien-Rückstauautomaten vorgesehen. Die Produktbeschreibung führt keine allgemeine Passung für Staufix auf. Ordnen Sie dieses Ersatzteil deshalb über das Modell der vorhandenen Anlage zu.
Bei einem älteren Staufix DN 100 kann ein beschädigter Verriegelungsdeckel als betroffenes Bauteil infrage kommen. Für den Verriegelungsdeckel 70103 ist DN 100 bis Baujahr 03/2005 angegeben. Der Fachbetrieb gleicht den Befund und die Modellangaben mit dem passenden Teil ab und übernimmt den Austausch.
Wichtiger Hinweis
DN 100, DN 125 und DN 150 sind in den Produktbeschreibungen unterschiedlichen Artikeln zugeordnet. Auch der FKA-Klappenartikel nennt bestimmte Fäkalien-Rückstauautomaten. Behandeln Sie diese Teile nicht als universell austauschbar, sondern gleichen Sie Modell und Bauteil ab.
Was gilt bei einer Rückstauklappe an der Hebeanlage?
Die Checkliste der Verbraucherzentrale nennt Hebeanlagen, Rückstauverschlüsse und Rückstauklappen ausdrücklich als Anlagen, die regelmäßig gewartet werden müssen. Die Begriffe stehen dort nebeneinander. Daraus folgt nicht, dass ein Staufix-Umrüstsatz zu einer beliebigen Hebeanlage passt.
Der hier beschriebene Umrüstsatz ist an die genannten Staufix-Grundkörper, Nennweiten, Farbe und Bauzeit gebunden. Bei einer Anlage, die als Hebeanlage oder als anderes Rückstauverschluss-Modell identifiziert ist, muss der Fachbetrieb zuerst das genaue Modell und das defekte Bauteil bestimmen. Verwenden Sie keine Staufix-Zuordnung allein deshalb, weil die Anlage ebenfalls eine Rückstaufunktion hat.
„Für den passenden Umrüstsatz müssen Nennweite, Grundkörper und Bauzeit gemeinsam betrachtet werden.“
Die Verbraucherzentrale empfiehlt die regelmäßige Wartung vorhandener Hebeanlagen und Rückstauverschlüsse, damit sie bei Rückstau aus dem Kanal, etwa bei Starkregen, funktionstüchtig sind. Zur Checkliste der Verbraucherzentrale.
Wer übernimmt Wartung und Austausch?
Für Betreiber ist die regelmäßige Wartung der zentrale Punkt: Die Verbraucherzentrale nennt sie für vorhandene Hebeanlagen, Rückstauverschlüsse und Rückstauklappen. Ein Wartungsintervall ist in der Checkliste nicht angegeben. Stimmen Sie die Wartung der konkreten Anlage mit dem Fachbetrieb ab.
Für einen Austausch sind die Bezeichnung des Grundkörpers, die Nennweite und das festgestellte defekte Bauteil relevant. Beim Staufix-Umrüstsatz DN 125/150 kommen außerdem die Angabe ab 04/2005 und der orange Grundkörper hinzu. Der Fachbetrieb übernimmt die Prüfung der Kompatibilität und den Austausch.
Häufige Fragen
Passt der Staufix-Umrüstsatz DN 125 auch für DN 150?
Laut Produktbeschreibung ist der KESSEL-Umrüstsatz für Staufix-Grundkörper ab 04/2005 sowohl für DN 125 als auch für DN 150 vorgesehen. Zusätzlich nennt die Beschreibung orange Grundkörper. Prüfen Sie diese Angaben gemeinsam, statt nur die Nennweite abzugleichen.
Kann ich das Dichtungsset Staufix DN 100 für DN 125 verwenden?
Die Produktbeschreibung bezeichnet das Dichtungsset als Ersatzteil für Staufix-Rückstauverschlüsse in DN 100. Es enthält eine Dichtung für den Verriegelungsdeckel und einen Dichtring für das Einschiebeteil. Eine Passung für DN 125 ist damit nicht angegeben; lassen Sie das Modell abgleichen.
Welche Angaben sind für die Auswahl eines Umrüstsatzes wichtig?
Prüfen Sie die Nennweite, das Modell des Rückstauverschlusses, die Farbe des Grundkörpers und die Bauzeit. Für den beschriebenen Staufix-Umrüstsatz müssen DN 125 oder DN 150, ein orangefarbener Grundkörper und eine Ausführung ab 04/2005 zusammenpassen.
Passt die KESSEL FKA Rückstauklappe 80031 in einen Staufix?
Die Produktbeschreibung nennt die FKA-Klappenhalterung sowie bestimmte Fäkalien-Rückstauautomaten der Modelle 83100, 83125 und 83150, jeweils auch S/X. Eine allgemeine Passung für Staufix ist nicht angegeben. Ordnen Sie den Artikel deshalb anhand des genauen Anlagenmodells zu.
Wer tauscht den Rückstauklappen-Umrüstsatz aus?
Den Austausch übernimmt der Fachbetrieb. Er gleicht das defekte Bauteil mit dem Anlagentyp und den Angaben zum Ersatzteil ab. Das ist besonders wichtig, wenn Nennweite, Bauzeit oder Modell nicht eindeutig sind oder eine Hebeanlage statt eines Staufix vorliegt.
