Geräteventil und Eckventil: Unterschiede beim Anschluss
So unterscheiden sich Geräteventil, Kombi-Eckventil und Geräteanschluss für Waschmaschine und Spüle.
Kurz erklärt: Ein Geräteventil ergänzt ein bereits montiertes Eckventil um einen absperrbaren Geräteanschluss. Ein Kombi-Eckventil verbindet den Armaturenanschluss mit einem zusätzlichen Geräteabgang. Entscheidend sind Gewinde und Abgangsmaß: Die beschriebenen Produkte nutzen zum Beispiel 3/8 Zoll oder 1/2 Zoll an der Zufuhr und 3/4 Zoll oder 3/8 Zoll am Geräteabgang. Montagearbeiten übernimmt der Fachbetrieb.
Ein Geräteventil und ein Kombi-Eckventil schaffen einen Anschluss für ein Gerät, unterscheiden sich aber darin, wie sie in die Installation eingebunden werden. Entscheidend sind die vorhandenen Anschlüsse und die Maße des Geräteanschlusses.
Sicherheit geht vor
Ein falsch angeschlossener oder undichter Geräteabgang kann Wasser austreten lassen; an einem Warmwasseranschluss besteht Verbrühungsgefahr. Arbeiten an der Trinkwasser-Installation und am geöffneten Gerät übernimmt der Fachbetrieb. Lassen Sie Auswahl, Austausch und Montage fachgerecht ausführen.

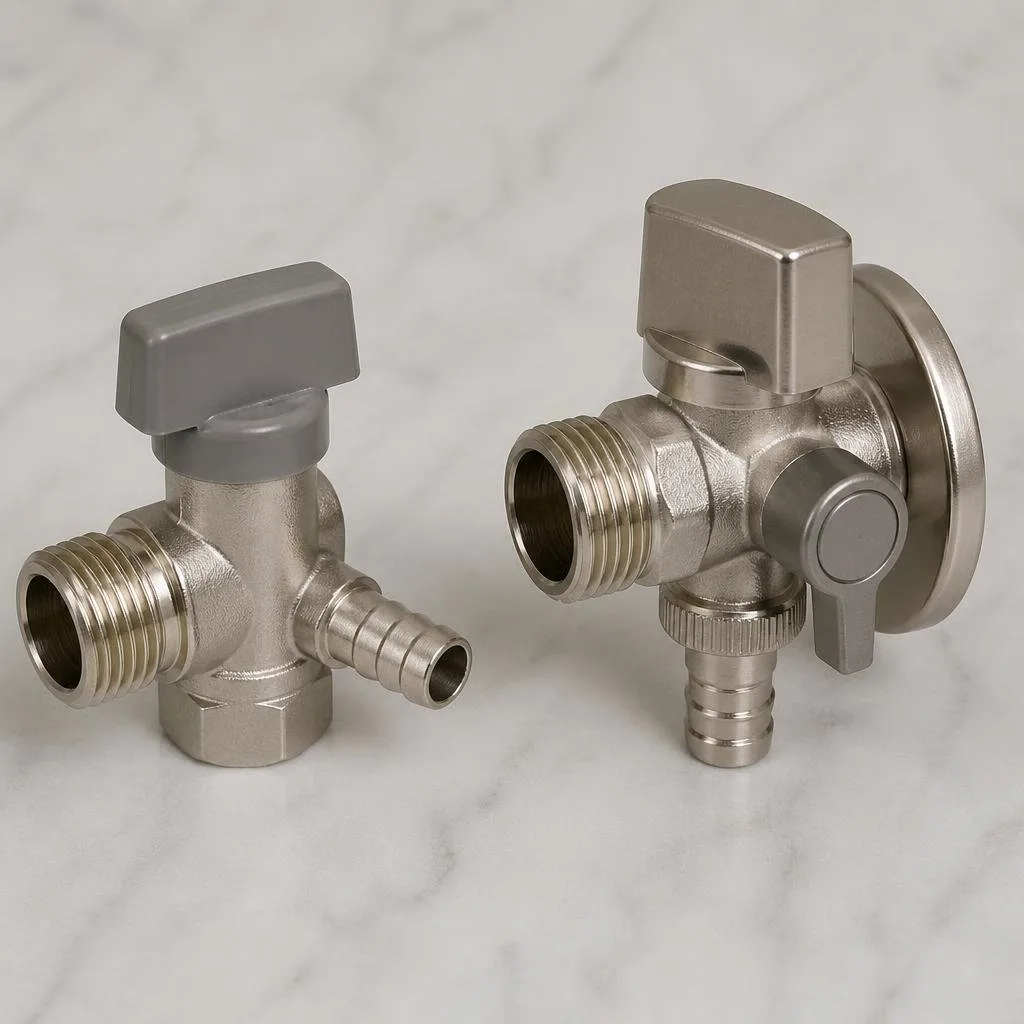

Was unterscheidet Geräteventil und Eckventil?
Das Geräteventil COMFORT von SCHELL ist laut Produktbeschreibung für den nachträglichen Anschluss eines Gerätes an ein bereits montiertes Eckventil vorgesehen. Es ergänzt die bestehende Armatur um einen absperrbaren Schlauchanschluss. Die beschriebene Ausführung ist für Eckventile mit 3/8-Zoll-Anschluss vorgesehen.

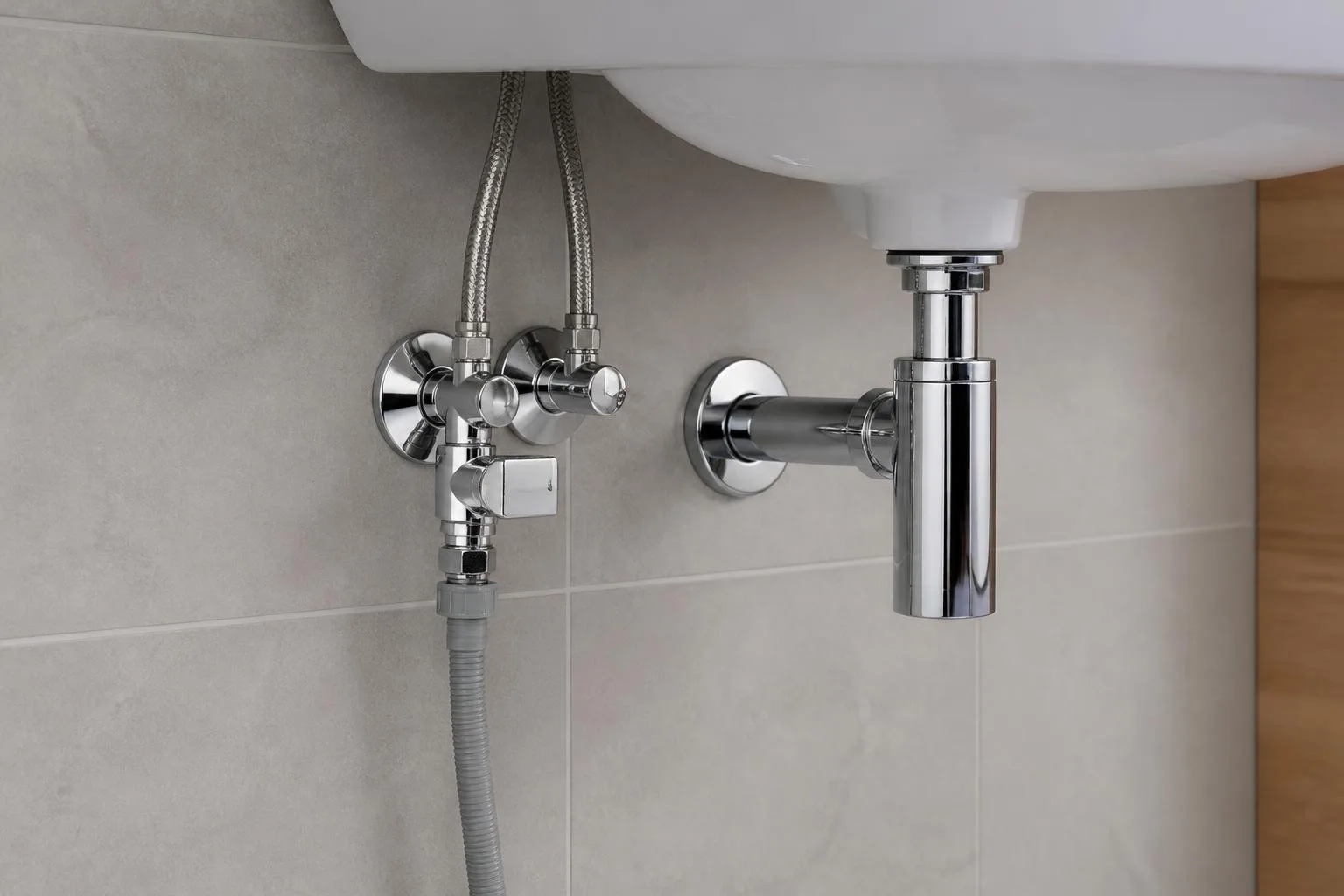

Ein Kombi-Eckventil bringt den Geräteabgang bereits mit. Die SCHELL-Ausführung wird an der Wand mit 1/2-Zoll-Zufuhr angeschlossen und hat einen zusätzlichen Geräteanschluss. Das sanibel-Armaturenanschluss-Set A19 ist laut Produktbeschreibung für den kalt- und warmwasserseitigen Anschluss einer Einlocharmatur und eines zusätzlichen Gerätes gedacht.
Für die Auswahl zählt daher zuerst die Einbausituation: Ist ein passendes Eckventil bereits montiert, kommt ein Geräteventil zum Nachrüsten infrage. Wird die Armatur mit einem zusätzlichen Geräteabgang geplant, ist ein Kombi-Eckventil eine mögliche Bauform. Die konkreten Maße müssen zum vorhandenen Anschluss und zum Geräteschlauch passen.
„Ein Geräteventil ergänzt ein bereits montiertes Eckventil um einen absperrbaren Geräteabgang.“
Wann lässt sich ein Geräteventil nachrüsten?
Die SCHELL-Ausführung COMFORT hat eine Zufuhr mit DN 10 G 3/8 Innengewinde. Für den Geräteschlauch nennt die Produktbeschreibung zwei Abgänge: DN 20 G 3/4 Außengewinde mit 14,5 Millimeter Durchmesser sowie DN 10 G 3/8 Außengewinde mit 10 Millimeter Durchmesser. Im Lieferumfang sind unter anderem ein Rückflussverhinderer und eine Schlauchverschraubung aufgeführt.
Auch das GROHE WAS-Ventil Eckfix ist laut Beschreibung zur Montage auf einem Eckventil mit 3/8-Zoll-Anschluss vorgesehen. Die Produktangaben nennen ein Achsmaß von 60 Millimetern, einen absperrbaren Schlauchanschluss und einen Rückflussverhinderer Typ EB. Es lässt sich laut Beschreibung mit einem Rohrbelüfter der Bauform Typ HB kombinieren.
Die Gewindeangaben für Zufuhr und Abgang bezeichnen unterschiedliche Anschlüsse. Ein 3/8-Zoll-Anschluss am Eckventil sagt allein noch nichts darüber aus, ob der Geräteschlauch zum Abgang passt. Vergleichen Sie deshalb die Gewindeangabe des vorhandenen Ventils mit den Angaben für Zufuhr und Schlauchanschluss des vorgesehenen Geräteventils.
Das SCHELL-Geräteventil COMFORT ist als nachträgliche Ergänzung für ein bereits montiertes Eckventil mit 3/8-Zoll-Anschluss beschrieben.
Das GROHE WAS-Ventil Eckfix ist ebenfalls für die Montage auf einem Eckventil vorgesehen und hat einen absperrbaren Schlauchanschluss.
Was bietet ein Kombi-Eckventil für den Geräteanschluss?
Das SCHELL-Kombinations-Eckventil COMFORT hat eine Zufuhr mit DN 15 G 1/2 Außengewinde und ASAG easy, einem selbstdichtenden Anschlussgewinde. Am Geräteabgang sind ein DN 20 G 3/4 Außengewinde und ein DN 10 G 3/8 Außengewinde aufgeführt. Laut Produktbeschreibung gehören ein Rückflussverhinderer und ein Rohrbelüfter dazu; die Sicherungseinrichtung ist als HD bezeichnet.
Das sanibel-Armaturenanschluss-Set A19 enthält ein Kombi-Eckventil und ein Eckventil mit Regulierfunktion. Die Produktbeschreibung nennt für das Set den kalt- und warmwasserseitigen Anschluss einer Einlocharmatur sowie einen zusätzlichen Geräteanschluss. Im Geräteabgang des Kombi-Eckventils ist ein Rückflussverhinderer aufgeführt; die beschriebene Variante ist ohne Rohrbelüfter.
Die Ausstattung ist also nicht bei jeder Kombination gleich. Vergleichen Sie, ob die Zufuhr 1/2 Zoll oder 3/8 Zoll misst, welche Abgänge vorhanden sind und ob Rückflussverhinderer oder Rohrbelüfter zur beschriebenen Ausführung gehören. Die Produktangaben benennen diese Bauteile je Modell.
Das SCHELL-Kombinations-Eckventil COMFORT ist mit 1/2-Zoll-Zufuhr sowie Geräteabgang und Rohrbelüfter beschrieben.
Das sanibel-Set A19 umfasst ein Kombi-Eckventil und ein Eckventil für den kalt- und warmwasserseitigen Anschluss.
Welche Anschlussmaße sollten Sie vergleichen?
Die folgende Übersicht fasst Anschlussdaten aus den Produktbeschreibungen zusammen. Sie zeigt die jeweiligen Zufuhr- und Abgangsmaße sowie beschriebene Ausstattungsmerkmale. Ein nicht aufgeführtes Maß ist als k. A. angegeben.
| Ausführung | Zufuhr oder Montage | Geräteabgang | Beschriebene Ausstattung |
|---|---|---|---|
| SCHELL Geräteventil COMFORT | DN 10 G 3/8 IG | DN 20 G 3/4 AG oder DN 10 G 3/8 AG | Rückflussverhinderer EB |
| GROHE WAS-Ventil Eckfix | Montage auf Eckventil, 3/8 Zoll | k. A. | Rückflussverhinderer EB |
| SCHELL Kombinations-Eckventil COMFORT | DN 15 G 1/2 AG mit ASAG easy | DN 20 G 3/4 AG oder DN 10 G 3/8 AG | Rückflussverhinderer EB und Rohrbelüfter HB |
| sanibel-Armaturenanschluss-Set A19 | DN 15 G 1/2 AG mit ASAG easy | DN 20 G 3/4 AG oder DN 10 G 3/8 AG | Rückflussverhinderer im Geräteabgang; ohne Rohrbelüfter |
IG bedeutet Innengewinde, AG Außengewinde. Achten Sie darauf, Zufuhr und Geräteabgang nicht zu verwechseln: Die Werte in der zweiten Spalte beschreiben die Verbindung zur Installation oder die Montage am bestehenden Eckventil. Die Werte in der dritten Spalte betreffen den Geräteanschluss.
Wichtiger Hinweis
Gleiche Zollangaben belegen nicht automatisch, dass zwei Anschlüsse zusammenpassen. Achten Sie auch auf Innen- oder Außengewinde, die Einbausituation und die Angaben zum Geräteschlauch. Die Tabelle ersetzt keine Prüfung der vorhandenen Installation.
Wie wählen Sie ein Eckventil für den Waschmaschinenanschluss?
Für einen nachträglichen Geräteanschluss ist zuerst maßgeblich, welches Eckventil bereits montiert ist. Das beschriebene SCHELL-Geräteventil COMFORT ist für ein vorhandenes Eckventil mit 3/8-Zoll-Anschluss vorgesehen. Bei einem Kombi-Eckventil sind hingegen die Zufuhr zur Armatur und der zusätzliche Geräteabgang Teil derselben Ausführung.
Prüfen Sie für die Auswahl diese Angaben:
- ob bereits ein Eckventil vorhanden ist oder ein Kombi-Eckventil vorgesehen werden soll
- welches Zufuhrgewinde und welche Gewindeart die Produktbeschreibung nennt
- ob der Geräteabgang DN 20 G 3/4 AG oder DN 10 G 3/8 AG aufweist
- ob die beschriebene Ausführung einen Rückflussverhinderer oder Rohrbelüfter enthält
Für einen Waschmaschinenanschluss ist der Geräteabgang mit dem Anschluss des konkreten Schlauchs abzugleichen. Ein Produkt mit 3/4-Zoll-Abgang ist nicht allein wegen dieses Maßes für jede Einbausituation belegt. Bei einer Anlage mit Einlocharmatur und zusätzlichem Gerät kann ein Set wie das sanibel A19 relevant sein, weil es ausdrücklich den kalt- und warmwasserseitigen Armaturenanschluss beschreibt.
Profi-Tipp
Halten Sie für die Abstimmung die Bezeichnungen für Zufuhr, Abgang und Gewindeart getrennt fest. So lässt sich ein Geräteventil zum Nachrüsten besser von einem Kombi-Eckventil unterscheiden, und die passenden Anschlussmaße können gezielt abgeglichen werden.
Projekt dazu: Anleitung mit Materialliste
Alle Projekte ›Häufige Fragen
Was ist der Unterschied zwischen Geräteventil und Kombi-Eckventil?
Ein Geräteventil wird laut Produktbeschreibung an ein bereits montiertes Eckventil angeschlossen und ergänzt dort einen Geräteabgang. Ein Kombi-Eckventil bringt den Geräteabgang in der Armatur selbst mit. Welche Variante passt, hängt von der vorhandenen Installation und den Gewinden an Zufuhr und Geräteschlauch ab.
Kann ich ein Geräteventil an jedes Eckventil anschließen?
Das lässt sich nicht pauschal sagen. Das beschriebene SCHELL-Geräteventil COMFORT ist zum Nachrüsten an einem Eckventil mit 3/8-Zoll-Anschluss vorgesehen. Entscheidend sind zusätzlich die Gewindeart und der Platz in der Einbausituation. Lassen Sie den Anschluss vor der Montage vom Fachbetrieb abgleichen.
Welchen Geräteanschluss brauche ich für eine Waschmaschine?
Vergleichen Sie den Anschluss des konkreten Geräteschlauchs mit dem ausgewiesenen Geräteabgang. Die Produktbeschreibungen nennen zum Beispiel DN 20 G 3/4 AG oder DN 10 G 3/8 AG. Diese Maße beschreiben den Abgang, nicht die Zufuhr zum Eckventil. Die Passung für Ihre Einbausituation muss geprüft werden.
Kann ich ein Geräteventil selbst montieren?
Arbeiten an der Trinkwasser-Installation übernimmt der Fachbetrieb. Das gilt auch für den Austausch oder das Nachrüsten eines Geräteventils und für Arbeiten am geöffneten Gerät. Ein Fachbetrieb kann die vorhandene Zufuhr, Gewindeart und den Abgang mit den Anschlussdaten des Gerätes abgleichen.
Braucht ein Geräteanschluss einen Rückflussverhinderer oder Rohrbelüfter?
Die beschriebenen Ausführungen unterscheiden sich: Das SCHELL-Geräteventil COMFORT führt einen Rückflussverhinderer EB auf. Das SCHELL-Kombinations-Eckventil COMFORT ist zusätzlich mit einem Rohrbelüfter HB beschrieben, während das sanibel-Set A19 ohne Rohrbelüfter angeboten wird. Welche Ausführung zur Installation passt, muss fachlich beurteilt werden.
