Fußbodenheizung: Aufbau, Regelung, Komponenten

Eine Fußbodenheizung besteht aus Heizkreisen im Boden, einem Heizkreisverteiler und einer Regelung, die zu den Räumen und zur Heizungsanlage passen muss. Wie diese Teile zusammenspielen und welche Einstellungen Sie selbst vornehmen dürfen, hängt von der installierten Anlage ab.

Bei Arbeiten an Heizungsleitungen und am Verteiler kann warmes Heizungswasser austreten und Verbrühungen oder Wasserschäden verursachen. Eingriffe an Heizkreisen, Anschlüssen und elektrischen Regelungskomponenten übernimmt der Fachbetrieb.

Wie ist eine Fußbodenheizung aufgebaut?

Die Funktionsgrafik in der Uponor-Anleitung zeigt einen Heizkessel, einen Puffertank, einen Comfort Port, die Fußbodenheizung und Raumthermostate als Teile eines Systems. Ein Comfort Port wird nach Kundenwunsch zusammengestellt und montagefertig geliefert. Auf Anfrage kann er mit speziellen Ventilen, Wärmezählern und Komponenten einer Einzelraumregelung ergänzt werden.

Die folgende Übersicht beschreibt die Bauteile und Angaben, die in der Anleitung genannt werden:

Für die Auslegung kommt es auf die Zuordnung der Heizkreise zu den Räumen an. Die Uponor-Bewohneranleitung beschreibt eine raumweise geplante Fußbodenheizung, die auf den Wärmebedarf der einzelnen Räume abgestimmt wird.

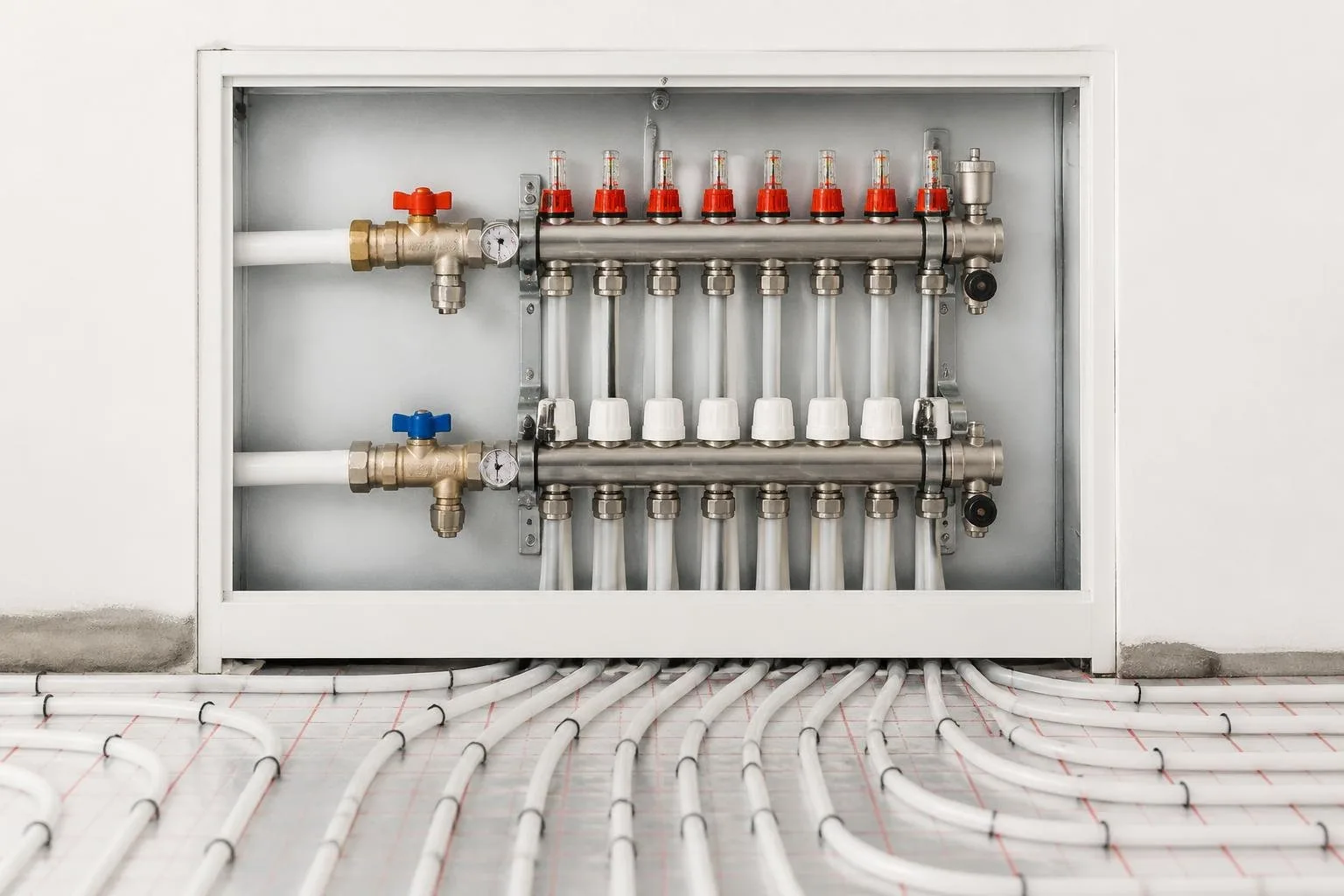

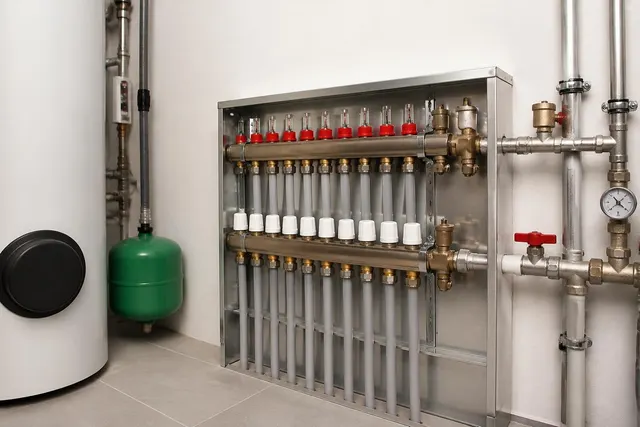

Welche Aufgabe hat der Heizkreisverteiler?

Der Heizkreisverteiler ist die Stelle, an der die Heizkreise und ihre Einstellungen in der Anlagendokumentation erfasst werden. Die Comfort-Port-Anleitung sieht pro Projekt Angaben zu Geschoss, Verteiler, Raum, Heizkreisnummer, Ventileinstellung beziehungsweise Wassermenge und effektiver Rohrlänge vor. So bleibt nachvollziehbar, welcher Heizkreis zu welchem Raum gehört.

Das Protokoll erfasst außerdem Einstellungen an Strangregulierventil, Regulierventil der Pumpengruppe und dynamischem Ventil. Die Anleitung nennt auch Anfangs- und Endzählerstände. Nach deren Eintragung wird das Formular dem Planungsteam übergeben.

• Raum und Heizkreisnummer einander zuordnen.
• Rohrlänge sowie Ventileinstellung oder Wassermenge dokumentieren.
• Weitere Ventil- und Pumpengruppeneinstellungen im Protokoll festhalten.
• Zählerstände eintragen und das Formular an das Planungsteam geben.

Diese Angaben dienen der Planung und Dokumentation. Änderungen an Ventilen oder Anschlüssen nimmt der Fachbetrieb vor.

Wie funktioniert die Regelung der Fußbodenheizung?

Ein Raumfühler wie der Uponor Smatrix Base T-149 ermöglicht eine individuelle Raumtemperaturregelung. Er besitzt ein Display, Einstelltasten und eine OK-Taste. Laut Bedienungsanleitung dienen die Einstelltasten unter anderem dazu, die Sollwerttemperatur einzustellen; mit der OK-Taste lassen sich Einstellungen aufrufen und bestätigen.

Die empfundene Temperatur hängt laut Uponor sowohl von der Lufttemperatur als auch von den umgebenden Flächen wie Boden, Wänden und Decke ab. Bei geringerem Wärmebedarf sinken Fußbodentemperatur und Wärmeabgabe automatisch. Deshalb kann sich der Boden auch dann kühl anfühlen, wenn die Heizung in Betrieb ist.

Bei Wärmepumpen sind laut Verbraucherzentrale niedrige Vorlauftemperaturen zwischen 30 und 50 Grad für einen effizienten Betrieb hilfreich. Je niedriger die benötigte Temperatur, desto besser arbeite die Wärmepumpe. Mehr Hinweise zur Einstellung finden Sie im Ratgeber Heizung effizient einstellen und Energie sparen.

Was dürfen Sie an der Regelung selbst einstellen?

Die Bewohneranleitung des T-149 beschreibt, welche Einstellungen Nutzer selbst vornehmen können. Dazu gehört, die Sollwerttemperatur mit den Einstelltasten manuell zu erhöhen oder abzusenken. Halten Sie sich dabei an die Anweisungen für genau diesen Raumfühler und nehmen Sie keine weiteren Einstellungen vor.

„Öffnen Sie den Regler daher niemals.“

In den Raumfühler darf kein Wasser eindringen. Bei einer Störung sollen Sie laut Anleitung nicht selbst versuchen, sie zu beheben, sondern sich an den Heizungsfachmann wenden. Weitere Hinweise zu einem kühlen Raum finden Sie im Beitrag Fußbodenheizung wird nicht warm: Ursachen und Lösungen.

Das Einstellen von Ventilen, Arbeiten an den Heizkreisen und Montagearbeiten gehören zum Fachbetrieb. Eine Anleitung für Bewohner ist keine Freigabe, den Regler zu öffnen oder Arbeiten an der Heizungsanlage auszuführen.

Welche Komponenten passen zur Fußbodenheizung?

Welche Bauteile passen, richtet sich nach der Planung, den Heizkreisen und der vorhandenen Regelung. Die folgenden Artikelbeispiele sind nach ihrer Produktbezeichnung eingeordnet. Daraus folgt nicht, dass sie beliebig miteinander kombiniert werden können.

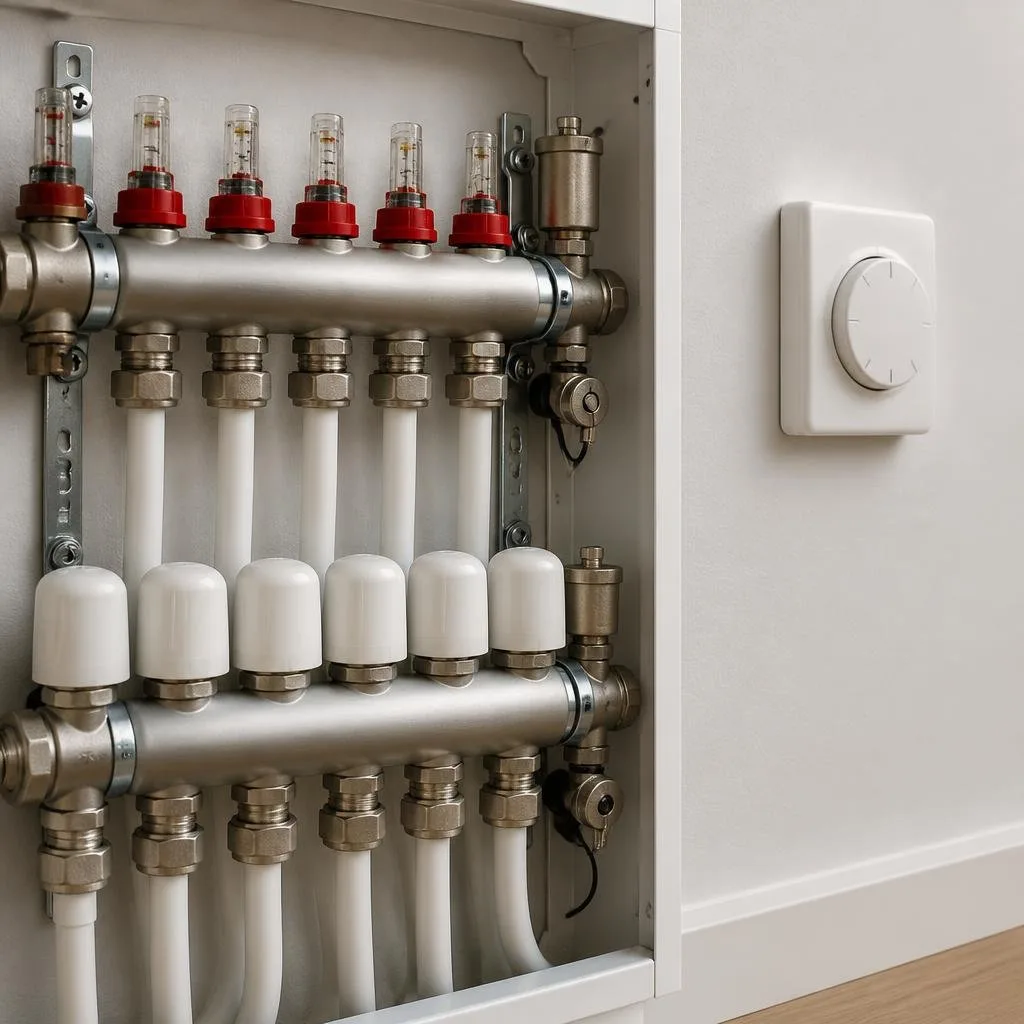

Für eine Anlage mit sieben Heizkreisen ist im Sortiment ein Heizkreisverteiler mit automatischer Durchflussregelung beschrieben:

Als weiterer Artikel ist ein Einsatz mit dynamischer Durchflussregelung gelistet:

Für die Einzelraumregelung gibt es eine RTL-Box mit Rücklauftemperaturbegrenzung:

Als witterungsgeführter Mehrkreisregler ist ein Vaillant-Regler gelistet:

Die Produktbezeichnungen nennen unterschiedliche Eigenschaften und Aufgaben. Ob ein Bauteil zur konkreten Anlage passt, muss anhand der Planung und der vorhandenen Komponenten geklärt werden. Hinweise zum Bodenaufbau und Anschluss stehen auch im Beitrag Fußbodenheizung verlegen: Aufbau und Anschluss.

Was ist bei Planung und Montage zu prüfen?

Vor der Montage des Uponor Comfort Port sind laut Anleitung die Maße der Unterputznische oder der Platz an der Wand für einen Aufputzschrank zu prüfen. Auch die Höhe des Fußbodenaufbaus spielt eine Rolle, weil die Füße des Verteilerschranks darauf eingestellt werden müssen. Bei Trockenbauwänden ist außerdem die Einbautiefe eines vorgesehenen Wärmezählers zu beachten; die Anleitung nennt dafür mindestens 95 mm.

Die primärseitigen Rohranschlüsse erfolgen nach den Planungsvorgaben. Die sekundärseitigen Heizkreisanschlüsse werden beim Verlegen des jeweiligen Fußbodenheizungssystems hergestellt. Dabei sind auch die Anleitungen dieses Systems zu beachten.

Die Schrankplanung, Anschlüsse und Zuordnung der Heizkreise gehören in die Hände des Fachbetriebs. Er kann auch die Dokumentation der Rohrlängen, Ventileinstellungen und Zählerstände mit dem Planungsteam abstimmen.
